NORSK
I ventilatorhetter utstyrt med motor 800m3/h medfølger en tilbakeslagsventil hvis funksjon er å hindre luftutveksling med utsiden når ventilatorhetten ikke er i drift:
for montering se D på side 5.
Når kjøkkenviften brukes samtidig med andre apparater som anvender gass eller andre brennstoer, må rommet ha tilstrekkelig ventilasjon i henhold til
gjeldende forskrifter.
I denne versjonen skal de aktive kullfiltrene ernes; for erning se anvisningene P på side 9.
Avvik for Tyskland: når kjøkkenhetten og apparater forsynt med energi som er ulik fra den elektriske er i funksjon samtidig, må det negative trykket i lokalet ikke overstige de 4 Pa
(4 x 10-5 bar).

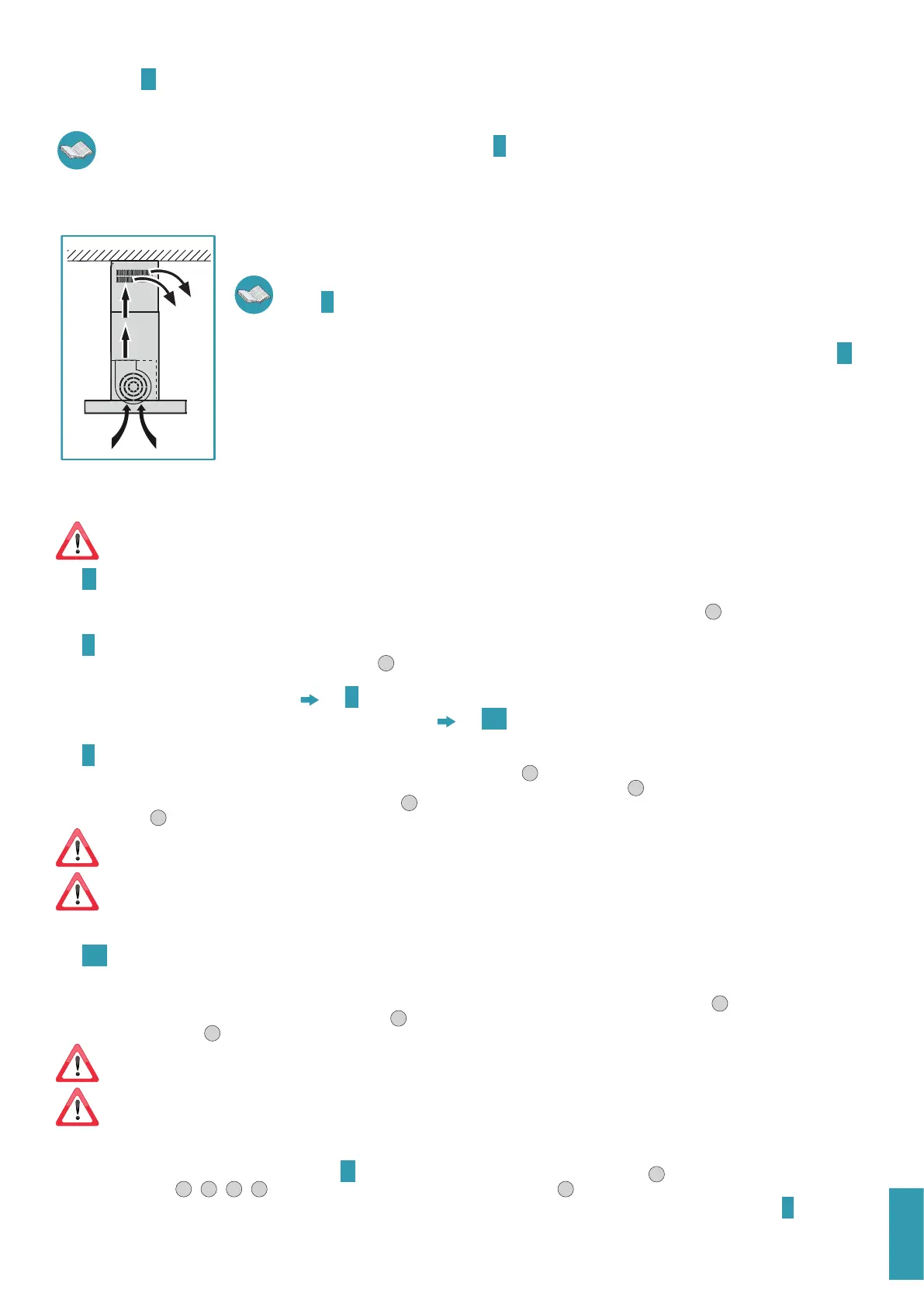

VENTILATORHETTE MED INTERN SIRKULASJON FILTERVERSJON
I denne versjonen passerer luften gjennom filtre med aktivt karbon for rensing og blir resirkulert i kjøkkenmiljøet.
Kontrollere at filtrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som angitt i instruk-
sjonene P på side 9.
Dersom ventilatorhetten forberedes i filterversjon må ikke tilbakeslagsventilen monteres: ern den dersom den eventuelt finnes
på luftuttakskoplingen til motoren (utføre prosedyren i motsatt rekkefølge i forhold det som er beskrevet i anvisningene
D på
side 5).
MONTERINGSANVISNINGER (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)
Ventilatorhetten Luce øy kan installeres i ulike kongurasjoner.
De generelle monteringsfasene gjelder for alle installasjoner; følg imidlertid der det er spesisert, fasene som svarer til ønsket installasjon.
Fase A side 4
• Mål høyden (H) fra platetoppen til taket; finn ønsket høyde for plassering av ventilatorhetten og mål høyden (H) som angitt i Fig.
1
.
Fase
B side 4
• Fjern fra gitterenheten (T+T1) 8 skruer (V2) og lagre dem (Fig.
1
).
INSTALLASJON PÅ TAK
MED/
UTEN
UNDERTAK
Fase C side 5
INSTALLASJON PÅ TAK UTEN SKJØTEELEMENT H OG GITTERVERK T Fase C1 side 5
Fase C side 5
• La de to delene til gitterverket (T) og (T1) gli helt tidligere fastsatte høyde (H1) oppnås (Fig.
1
).
• Når høyden (H1), er innstilt, plassere 8 skruer (V2) for å feste de to delene til gitterverket (T) og (T1) sammen (Fig.
2
).
• Merk på taket 4 borepunkter (angitt også på side og 3), bore (Fig.
3
) sett inn 4 ekspansjonsplugger ø 8mm og fest gitterenhet (T+T1) til taket med tilhørende
skruer (V1) (Fig.
4
).
Med undertak, skal gitterenhet (T+T1) alltid festes til tak i murverk: hvis dette ikke er mulig, og det skulle bli nødvendig å installere ventilatorhetten direkte
på undertaket, må sistnevnte være forberedt med forsterkninger eller andre løsninger som garanterer en sikker festing av ventilatorhetten, og som tar hen-
syn til de anvendte materialenes resistens og vekten til ventilatorhetten (angitt på side 2).
Monteringssettet (skruer og plugger) som leveres med ventilatorhetten kan kun brukes på murvegger: dersom det skulle være behov for å mon-
tere hetten på en vegg av ulikt materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens og ventilatorhettens vekt (angitt på side
2).
Fase C1 side 5
Kun for versjon med eksternt avtrekk (sugeversjon): dersom den oppnådde høyden (H) krever det, er det mulig å installere ventilatorhetten ved å bruke kun git-
terverket (T1) og røykpipen (G).
• Fest støtteelementene til skjøt (SP) til gitterverk (T1) ved hjelp av de 8 selvgjengende skruene (V4) ved å bruke klargjorte hull (Fig.
1
)
• Merk på taket 4 borepunkter (angitt også på side 3), bore (Fig.
2
) sett inn 4 ekspansjonsplugger ø 8mm og fest støtteelementene til skjøt (SP) til taket med
tilhørende skruer (V1) (Fig.
3
).
I tilfeller med undertak, skal støtteelementene til skjøt (SP) festes til undertaket: sistnevnte må være klargjort med forsterkninger eller andre løsninger som
kan garantere sikkert feste av ventilatorhetten, og ved å ta hensyn til de anvendte materialenes resistens og ventilatorhettens vekt (angitt på side 2).
Monteringssettet (skruer og plugger) som leveres med ventilatorhetten kan kun brukes på murvegger:
dersom det skulle være behov for å montere hetten på en vegg av ulikt materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens og
ventilatorhettens vekt (angitt på side 2).
VENTILATORHETTE MED EKSTERNT AVTREKK SUGEVERSJON
• Om ønskelig, installere tilbakeslagsventilen (M)(Fase D side 5); ern, dersom den finnes, koplingen (ERM) (Fig.
1
), installere tilbakeslagsventilen (M) som
angitt i figurene (Fig.
2
-
3
-
4
-
5
) remontere deretter koplingen (ERM) tidligere ernet (Fig.
6
).
• Finn den optimale lengden på den fleksible slangen (anbefales) eller stiv slange for utslipp av røyk og koble den på egnet måte til kopling (Fase Eside 5).
