61
POLSKI
Do okapów z silnikiem 800 m3/h dostarczana jej rura z zaworem zwrotnym, której funkcją jest zablokowanie wymiany powietrza ze środowiskiem na zewnątrz, gdy
okap nie działa; co do montażu, patrz instrukcje D na str. 5.
Gdy okap kuchenny używany jest razem z innymi urządzeniami gazowymi lub na inne paliwo, zgodnie z obowiązującymi przepisami, pomieszczenie
powinno być wyposażone w odpowiedni system wentylacyjny.
W tej wersji należy wyjąć filtry węglowe; co do usunięcia filtrów, patrz instrukcje P na str. 9.
Dla Niemiec: gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5
barów).

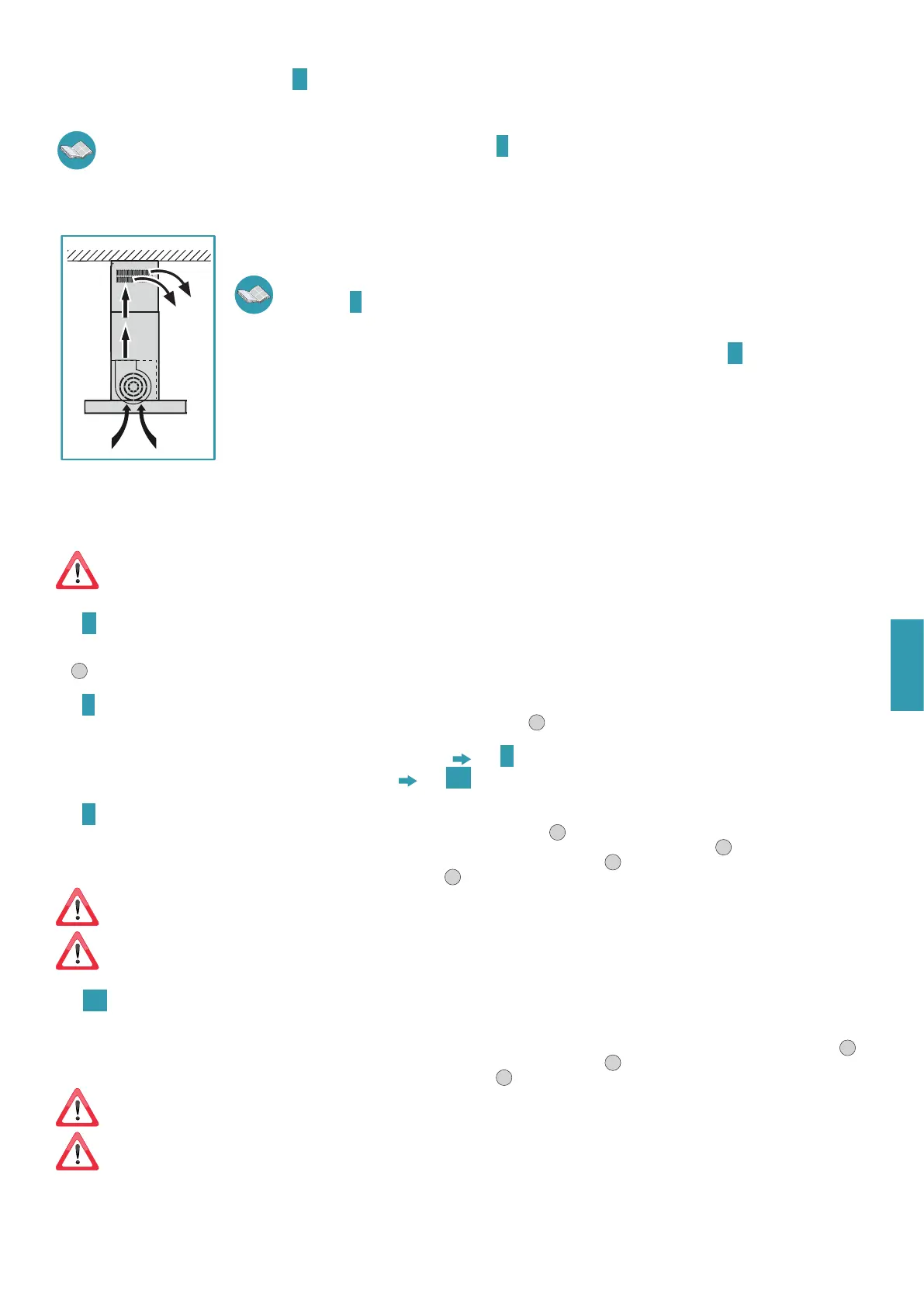

OKAP W WERSJI Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
W tej wersji powietrze przepływa przez filtry na węgiel aktywny, w którym zostaje oczyszczone i zostaje przekierowane do kuchni.
Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są na okapie, w przeciwnym razie należy je założyć zgodnie
z instrukcjami P na str. 9
Jeśli okap jest przystosowany do wersji filtrującej, zawór zwrotny nie powinien być zamontowany ; należy go usunąć, jeśli wystę-
puje na złączce wylotu powietrza silnika (przeprowadzić operację odwrotną do opisanej w instrukcji
D na str. 5).
INSTRUKCJA MONTAŻU (część zastrzeżona wyłącznie dla wykwalikowanych pracowników, odpowiedzialnych za montaż
okapu)
Okap nadwyspowy Luce może być instalowany w różnych konguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, natomiast dla każdego rodzaju podkreślono specjalne opera-
cje, jakie należy wykonać.
Faza A str. 4
• Określić wysokość (H) od płyty kuchennej do sufitu; wybrać odpowiednią wysokość umieszczenia okapu i zmierzyć wysokość (H1) zgodnie z przykładem na Rys.
1
.
Faza
B str. 4
• Wyjąć z zespołu wysięgnika (T+T1) 8 wkrętów (V2) i odłożyć je w bezpiecznym miejscu (Rys.
1
).
MONTAŻ NASUFITOWY
NA SUFICIE PODWIESZANYM LUB MUROWANYM Faza C Str. 5
MONTAŻ NASUFITOWY BEZ PRZEDŁUŻKI H I WYSIĘGNIKA T Faza C1 str. 5
Faza C str. 5
• Przesunąć obie części wysięgnika (T) i (T1) do uzyskania wcześniej ustalonej wysokości (H1) (Rys.
1
).
• Po ustawieniu wysokości (H1), włożyć 8 wkrętów (V2), aby na nowo zablokować obie części wysięgnika (T) i (T1) między nimi (Rys.
2
).
• Zaznaczyć na suficie 4 punkty pod nawiercenie otworów (pokazane także na str. 3), wywiercić otwory (Rys.
3
) włożyć 4 kołki rozprężne ø 8mm i przymocować
zespół wysięgnika (T+T1) do sufitu, używając odpowiednich śrub (V1) (Rys.
4
).
W przypadku sufitów podwieszanych wysięgnik (T+T1) należy zawsze mocować do sufitu murowanego; jeśli jest to niemożliwe i zachodzi potrzeba zamon-
towania okapu bezpośrednio do sufitu podwieszanego, należy odpowiednio wzmocnić miejsce mocowania lub zastosować takie środki, które zapewnią
bezpieczne mocowanie okapu, z uwzględnieniem wytrzymałości stosowanych materiałów oraz masy okapu (podana na str. 2).
Zestaw montażowy (wkręty i kołki) dołączony do wyposażenia może być używany wyłącznie na ścianach murowanych: jeśli wystąpi konieczność
zainstalowania okapu na ścianie wykonanej z innego materiału, rozważyć inne systemy mocujące, biorąc pod uwagę wytrzymałość ściany i masę okapu
(wskazaną na str. 2).
Faza
C1 str. 5
Tylko dla wersji z odprowadzeniem na zewnątrz (zasysanie): jeżeli zmierzona wysokość (H1) wiązała się z taką koniecznością, można zainstalować okap przy
użyciu samego wysięgnika (T1) i komina (G).
• Elementy wspornikowe przedłużki (SP) zamocować do wysięgnika (T1) przy użyciu 8 wkrętów samowiercących (V4), wykorzystując wykonane otwory (Rys.
1
)
• Zaznaczyć na suficie 4 punkty pod nawiercenie otworów (pokazane także na str. 3), wywiercić otwory (Rys.
2
) włożyć 4 kołki rozprężne ø 8mm i przymocować
elementy wspornika przedłużki (SP) do sufitu, używając odpowiednich śrub (V1) (Rys.
3
).
W przypadku sufitów podwieszanych elementy wspornikowe przedłużki (SP) należy zawsze mocować do sufitu podwieszanego: należy wykonać na nim
odpowiednie wzmocnienia lub zastosować takie środki, które zapewnią bezpieczne mocowanie okapu, z uwzględnieniem wytrzymałości stosowanych
materiałów oraz masy okapu (podana na str. 2).
Zestaw montażowy (wkręty i kołki) dołączony do wyposażenia może być używany wyłącznie na ścianach murowanych: jeśli wystąpi konieczność
zainstalowania osłony na ścianie wykonanej z innego materiału, rozważyć inne systemy mocujące, biorąc pod uwagę wytrzymałość ściany i masę okapu
(wskazaną na str.2).
