69
NEDERLANDS
DAMPAFVOER (deel uitsluitend voorbehouden voor personeel gekwaliceerd voor de montage van de kap)

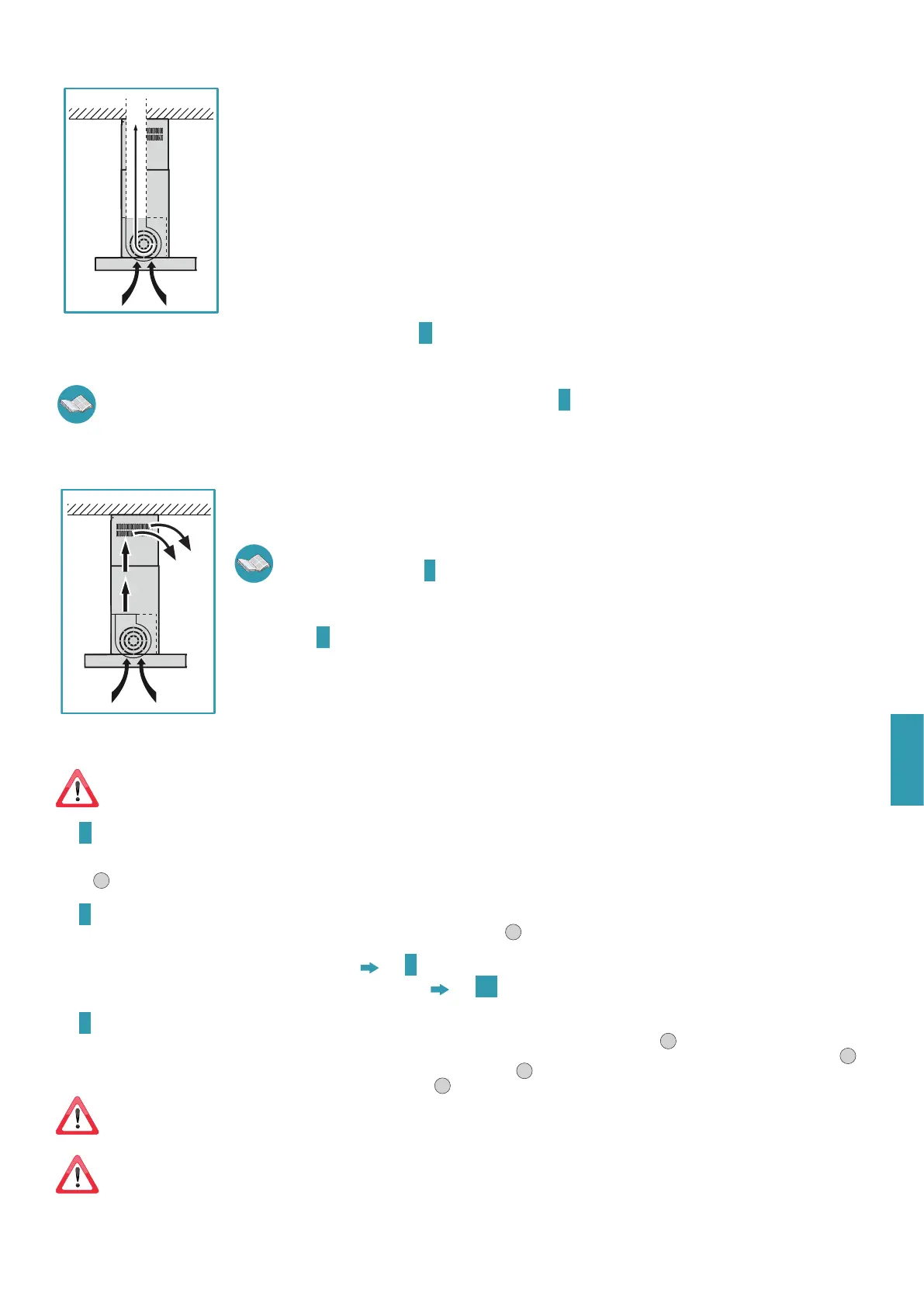

KAP IN VERSIE MET EXTERNE EVACUATIE ZUIGKAP
In deze versie worden de keukendampen via een afvoerbuis naar buiten afgevoerd.
De koppeling van de luchtuitlaat die aan de bovenkant van de kap uitsteekt, moet worden aangesloten op een buis die de dam-
pen naar een externe uitlaat voert.
Sluit het toestel
niet aan op afvoerleidingen voor rook afkomstig van verbranding (vb. ketels, open haard, enz.) en respecteer abso-
luut de geldende normen inzake afvoer van de lucht naar buiten.
De buis voor afvoer van de dampen moet:
- een diameter hebben die niet kleiner mag zijn dan die van de koppeling van de kap;
- in de horizontale stukken een lichte inclinatie naar beneden (valrichting) hebben, om te vermijden dat er condens in de kap
terug vloeit indien er condensvorming optreedt;
- een minimumaantal noodzakelijke bochten hebben;
- een noodzakelijke minimale lengte hebben (lange leidingen en leidingen met veel bochten kunnen het aanzuigvermogen van
de kap beperken en de terugslagklep doen trillen).
Indien de dampafvoerbuis door koude ruimtes loopt, zoals zolders enz., is het mogelijk dat er zich condenswater vormt, te wijten
aan eventuele temperatuurschommelingen. In dit geval dient u de leiding te isoleren.
Bij kappen uitgerust met een motor 800m3/u wordt een terugslagklep voorzien, die dient om te beletten dat er lucht van buiten
naar binnen stroomt wanneer de kap niet werkt: raadpleeg de instructies
D
op pag.
5
voor de montage.
Wanneer de keukenkap samen met andere toestellen wordt gebruikt die gebruik maken van gas of andere brandstoen, moet in de kamer voldoende ventilatie worden
voorzien volgens de geldende normen.
Bij deze versie moeten de actieve koolstoffilters worden verwijderd; raadpleeg de instructies
P
op pag.
9
voor de verwijdering.
Specieke bepaling voor Duitsland: wanneer de keukenkap en toestellen gevoed met andere energie dan elektriciteit simultaan in werking zijn, mag de negatieve druk in de
kamer niet meer dan 4 Pa (4 x 10-5 bar) bedragen.
KAP IN VERSIE MET INTERNE RECIRCULATIE FILTERKAP
Bij deze versie passeert de lucht door de actieve koolstoffilters om gezuiverd te worden en wordt de lucht in de keukenruimte
gerecycled.
Controleer of de actieve koolstoffilters op de kap gemonteerd zijn. Als dit niet het geval is, moet u ze aanbrengen zoals
aangegeven in de instructies
P
op pag.
9
.
Indien de kap in filterversie wordt voorzien, mag de terugslagklep niet gemonteerd worden: verwijder deze klep indien ze even-
tueel aanwezig is op de koppeling van de luchtuitlaat van de motor (voer de handelingen in omgekeerde zin uit zoals beschreven
in de instructies
D
op pag.
5
).
INSTRUCTIES VOOR DE MONTAGE (deel uitsluitend voorbehouden voor personeel gekwaliceerd voor de montage van de kap)
De kap Luce eiland kan in verschillende conguraties geïnstalleerd worden.
De algemene punten gelden voor elke conguratie. Volg echter de punten die overeenstemmen met de gewenste installatie.
Fase A pag. 4
• Meet de hoogte (
H
) van de kookplaat tot het plafond; bepaal de gewenste hoogte voor de plaatsing van de kap en bepaal de hoogte (
H1
) zoals aangegeven in
Afb.
1
.
Fase B pag. 4
• Neem de 8 schroeven (
V2
) weg van de gemonteerde schacht (
T
+
T1
) en bewaar ze (Afb.
1
).
INSTALLATIE OP HET PLAFOND MET/ZONDER VALS PLAFOND Fase C pag. 5
INSTALLATIE OP HET PLAFOND ZONDER VERLENGSTUK H EN SCHACHT T Fase C1 pag. 5
Fase C pag. 5
• Laat de twee delen van de schacht (
T
) en (
T1
) verschuiven tot de voordien bepaalde hoogte (
H1
) wordt verkregen (Afb.
1
).
• Wanneer de hoogte (
H1
) eenmaal is ingesteld, plaatst u de 8 schroeven (
V2
) terug om de twee delen van de schacht (
T
) en (
T1
) onderling te blokkeren (Afb.
2
).
• Markeer 4 boorpunten op het plafond (ook aangegeven op pag.
3
), boor de gaten (Afb.
3
) steek 4 expansiepluggen ø 8mm erin en bevestig het geheel aan
de schacht (
T+T1
) op het plafond met de bijhorende schroeven (
V1
) (Afb.
4
).
Wanneer er een valse plafond is, moet de schacht (
T
+
T1
) altijd op het gemetselde plafond worden vastgemaakt: indien dit niet mogelijk is, waardoor de kap
rechtstreeks op de valse plafond moet geïnstalleerd worden, moet deze valse plafond hiertoe met versterkingen of andere oplossingen worden voorzien,
zodat de kap veilig kan worden bevestigd, rekening houdend met de weerstand van de gebruikte materialen en het gewicht van de kap (aangegeven op
pag.
2
).
De bevestigingskit (schroeven en pluggen) die bij de kap is meegeleverd, kan alleen worden gebruikt op muren in metselwerk:
indien het nodig is om de kap
op muren in ander materiaal te installeren, moet u andere bevestigingssystemen in beschouwing nemen, rekening houdend met de weerstand van de
muur en het gewicht van de kap (aangegeven op pag.
2
).
