77
DANSK
Emhætter udstyret med motor på 800m3/t leveres med en kontraventil som standardudstyr, hvis opgave er at undgå luftudveksling med udendørsomgivelserne, når
emhætten ikke er brug: se vejledningen om montering D på side 5.
Når emhætten anvendes samtidigt med andre apparater, der anvender gas eller andet brændsel, skal lokalet være tilstrækkeligt ventileret i henhold til
gældende forskrifter.
På denne version skal de aktive kulfiltre tages ud; se vejledningen om deres demontering P på side 9.
Afvigelse for Tyskland: Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidigt, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10-5 bar).

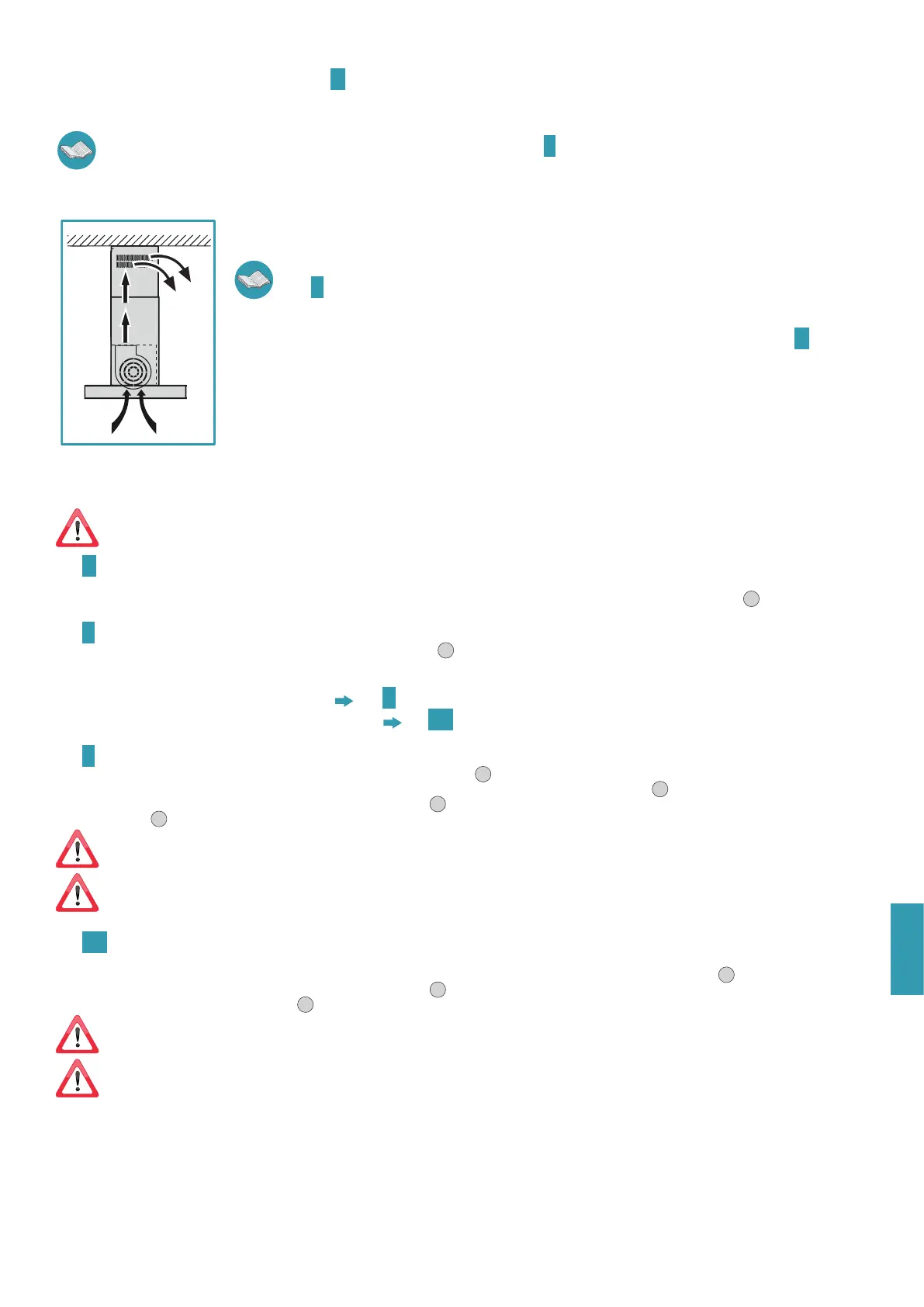

EMHÆTTE I VERSION MED INTERN RECIRKULATION FILTRERENDE
I denne version, passerer luften gennem kulfiltre for at blive renset og recirkuleres derefter tilbage i køkkenet.
Kontrollér, at filtrene med aktivt kul er monterede på emhætten, i modsat fald monteres de, som angivet i vejledningens
punkt P på side 9.
Hvis emhætten er forberedt i den filtrerende version skal kontraventilen ikke monteres: Demonter den, hvis den eventuelt er
monteret på samlestykket i luftudgangen fra motoren (udfør handlingen, der beskrives i vejledningens punkt
D på side 5 i
omvendt rækkefølge).
MONTERINGSANVISNINGER (afsnit forbeholdt personer, der er kvalicerede til at montere emhætten)
Emhætten Luce isola giver mulighed for installation med forskellige kongurationer.
De generelle installationstrin er gældende for alle anlæg; følg i stedet når det er anført den relevante fase vedrørende den ønskede installation.
Fase A side 4
• Mål afstanden (H) fra kogepladen til loftet; find den ønskede højde for placering af emhætten og udregn afstanden (H1), som vist på fig.
1
.
Fase
B side 4
• Fjern gitteret fra konstruktionen (T+T1) de 8 skruer (V2) og gem dem (Fig.
1
).
INSTALLATION I LOFT
MED/
UDEN
NEDHÆNGT LOFT
Fase C side5
INSTALLATION I LOFT UDEN FORLÆNGER H OG GITTER T Fase C1 side 5
Fase C side 5
• Skub de to dele af gitteret(T) og (T1) indtil højden (H1) som besluttet forud (Figur
1
).
• Når højden er indstillet (H1), isættes de 8 skruer igen (V2) for at blokere de to dele af gitteret (T) med (T1) på ny (Figur
2
).
• Aftegn på loftet 4 borehuller (ligeledes vist på side 3), bor huller (Figur
3
) indsæt 4 espansionsplugs ø 8 mm og fastgør tremmerne (T+T1) i loftet med skru-
erne (V1) (Figur
4
).
Hvis der er nedhængte loft, skal gitteret (T+T1) altid monteret til loftet i murværket: Hvis det ikke er muligt og emhætten skal installeres på det nedhængte
loft, skal loftet være udstyret med forstærkninger eller med andre løsninger, der garanterer at emhætten kan monteres sikkert under hensyntagen til de
anvendte materialer og emhættens vægt (vist på side 2).
Fastgørelsessættet (skruer og bolte), der følger med emhætten, kan kun bruges på murede vægge: Hvis der opstår behov for at installere emhætten
på en væg af andet materiale skal andre fæstesystemer, som tager højde for væggens bæreevne og emhættens vægt (anført på side 2) tages i betragt-
ning
Fase
C1 side 5
Kun for udgaver med ekstern udledning (udsug): Hvis højden (H1) kræver det, er det muligt kun at installerede emhætten med gitteret (T1)og skorstensrøret (G).
• Fastgør forlængerrørene (SP) til gitteret (T1) med de 8 skruer med skærende gevind (V4) ved at anvende de forborede huller (Figur
1
)
• Aftegn på loftet 4 borehuller (ligeledes vist på side 3), bor huller (Figur
2
) indsæt 4 ekspansionsplugs ø 8 mm og fastgør støtteelementerne for rørforlængel-
serne (T+T1) i loftet med skruerne (V1) (Figur
3
).
Ved nedhængt loft, skal støtteelementerne for rørforlænger (SP) altid fastgøres til loftet: Det nedhængte loft skal være udstyret med forstærkninger eller
andre løsninger, der sikrer en sikker fastgørelse af emhætten under hensyn til styrken af de anvendte materialer og emhættens vægt (vist på side 2).
Fastgørelsessættet (skruer og bolte), der følger med emhætten, kan kun bruges på murede vægge: Hvis der opstår behov for at installere emhætten
på en væg af andet materiale skal andre fæstesystemer, som tager højde for væggens bæreevne og emhættens vægt (anført på side 2) tages i betragt-
ning
