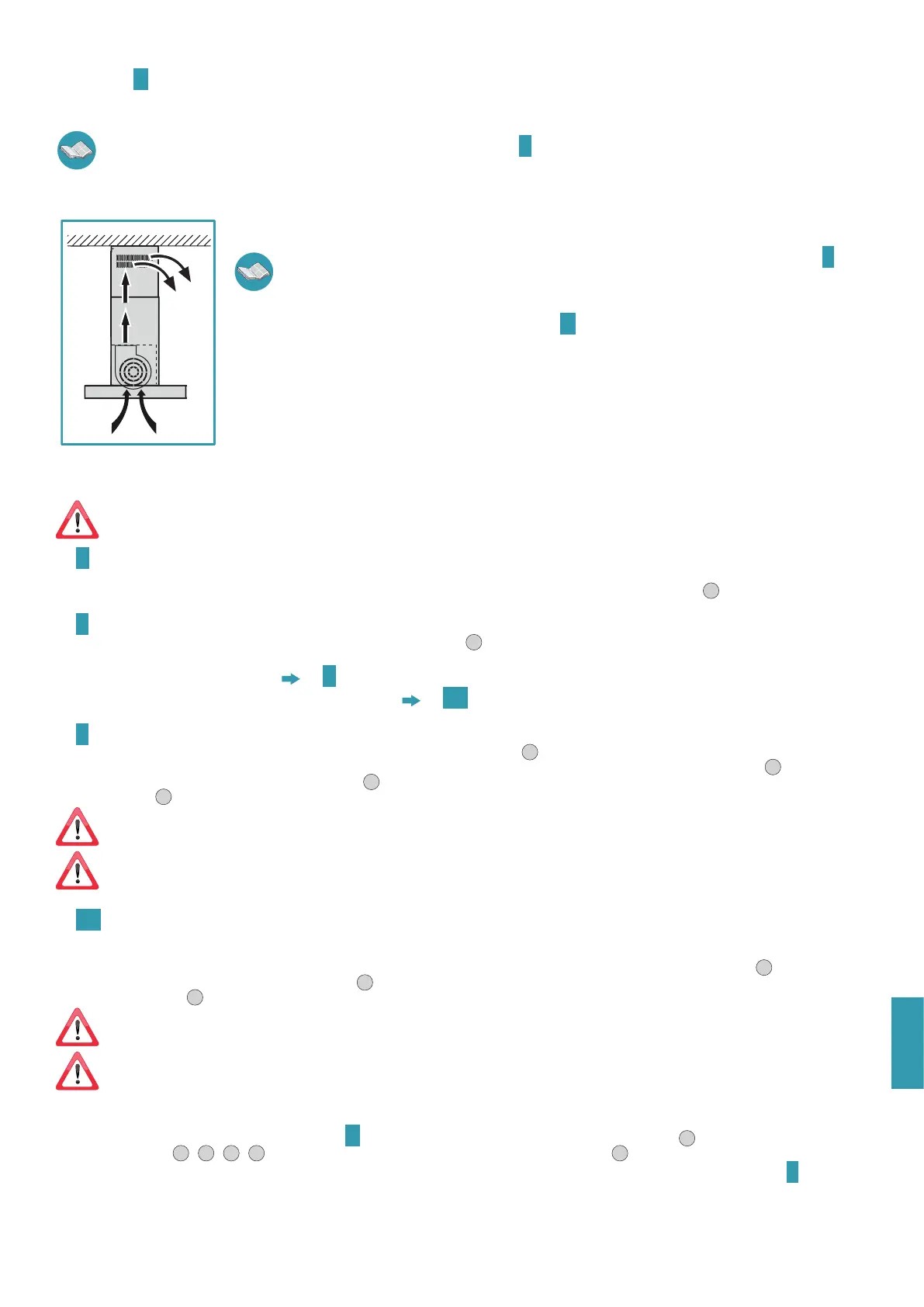

SVENSK
Med kåpor försedda med motor 800 m3/h levereras en backventil vars funktion är att förhindra luftbyte med utsidan när kåpan inte är i drift: för monteringen se
instruktionerna D på sid. 5.
När kökskåpan används samtidigt med andra apparater som använder gas eller andra bränslen måste rummet ha tillräcklig ventilation enligt gällande
lagar.
I denna version tar man bort de aktiva kolfiltren. För borttagandet se instruktionerne P på sid. 9.
Undantag för Tyskland: när köksäkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet överstiga 4 Pa (4x10-5 bar).
KÅPA I VERSION MED INTERN ÅTERCIRKULERING FILTRERANDE
I denna version passerar luften genom kolfiltren för rening och återcirkuleras sedan tillbaka till köket.
Kontrollera att de aktiva kolfiltren är monterade på kåpan, om inte, installera dem som beskrivs i anvisningarna P på sid.
9.
Om kåpan förbereds i filtrerande version skall inte backventilen monteras: avlägsna den om den finns på motorns luftuttagsanslut-
ning (utför omvänd åtgärd mot vad som beskrivs i instruktionerna
D på sid. 5).
MONTERINGSANVISNINGAR (avsnitt reserverat endast för kvalicerade installatörer av spiskåpan)
Kåpan Luce isola kan installeras i olika kongurationer.
De allmänna monteringsfaserna gäller för alla installationer. Följ däremot, där det speciceras, de faser som motsvarar önskad installation.
Fas A sid. 4
• Fastställ måttet (H) från spishällen till taket. Finn önskad höjd för placeringen av kåpan och ta fram höjden (H1) såsom visas i Fig.
1
.
Fas
B sid. 4
• Ta bort, från fackverksenheten (T+T1), de 8 skruvarna (V2) och förvara dem (Fig.
1
).
MONTERING I TAK
MED/
UTAN
UNDERTAK
Fas C sid. 5
MONTERING I TAK UTAN FÖRLÄNGNING H OCH FACKVERK T Fas C1 sid. 5
Fas C sid. 5
• Skjut fackverkets två delar (T) och (T1) tills du når den höjd (H1) som fastställts tidigare (Fig.
1
).
• När höjden (H1) ställts in skall du sätta tillbaks de 8 skruvarna (V2) för att återigen blockera fackverkets två delar (T) och (T1) sinsemellan (Fig.
2
).
• Markera 4 borrpunkter (anges även på sid. 3), borra (Fig.
3
) sätt in 4 expansionspluggar ø 8 mm och fäst fackverksenheten (T+T1) i taket med tillhörande
skruvar (V1) (Fig.
4
).
När det rör sig om undertak skall fackverket (T+T1) alltid fästas i tak i murverk: om detta inte är möjligt och det är nödvändigt att installera kåpan direkt i
undertaket måste det sistnämnda förberedas med förstärkningar eller andra lösningar som kan garantera en säker fastsättning av själva kåpan med hänsyn
till de använda materialens hållbarhet och kåpans vikt (anges på sid. 2).
Fästsatsen (skruvar och pluggar) som levereras med kåpan kan endast användas på väggar av murverk: Om det är nödvändigt att installera kåpan
på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och kåpans vikt (anges på sid. 2).
Fas C1 sid. 5
Endast för version med extern evakuering (utsugande): om den framtagna höjden (H1) kräver detta är det möjligt att installera kåpan med hjälp av endast fack-
verket (T) och rökgången (G).
• Fäst förlängningens stödelement (SP) till fackverket (T1) via de 8 självgängande skruvarna (V4) med hjälp av de förberedda borrade hålen (Fig.
1
)
• Markera 4 borrpunkter (anges även på sid. 3), borra (Fig.
2
) sätt in 4 expansionspluggar ø 8 mm och fäst förlängningens stödelement (SP) i taket med tillhö-
rande skruvar (V1) (Fig.
3
).
När det rör sig om undertak skall förlängningens stödelement (SP) alltid fästas i undertaket: det sistnämnda måste förberedas med förstärkningar eller andra
lösningar som kan garantera en säker fastsättning av själva kåpan med hänsyn till de använda materialens hållbarhet och kåpans vikt (anges på sid. 2
Fästsatsen (skruvar och pluggar) som levereras med kåpan kan endast användas på väggar av murverk: Om det är nödvändigt att installera kåpan
på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och kåpans vikt (anges på sid. 2).
KÅPA I VERSION MED EXTERN EVAKUERING UTSUGANDE
• Om du önskar skall du installera en backventil (M)(Fas D på sid. 5). Ta bort anslutningen (ERM) om en sådan finns, (Fig.
1
installera en backventil (M) såsom
visas i figurerna (Fig.
2
-
3
-
4
-
5
) och montera sedan anslutningen (ERM) som tagits bort tidigare (Fig.
6
).
• Identifiera den optimala längden på slangen (rekommenderad) eller röret för rökutsläpp och anslut den på ett lämpligt sätt till anslutningen (Fas Esid. 5).
