SUOMI
Tästä versiosta on poistettava aktiivihiilisuodattimet; niiden irrottamiseksi katso ohjeet P sivulta 9.
Saksan poikkeus: kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).

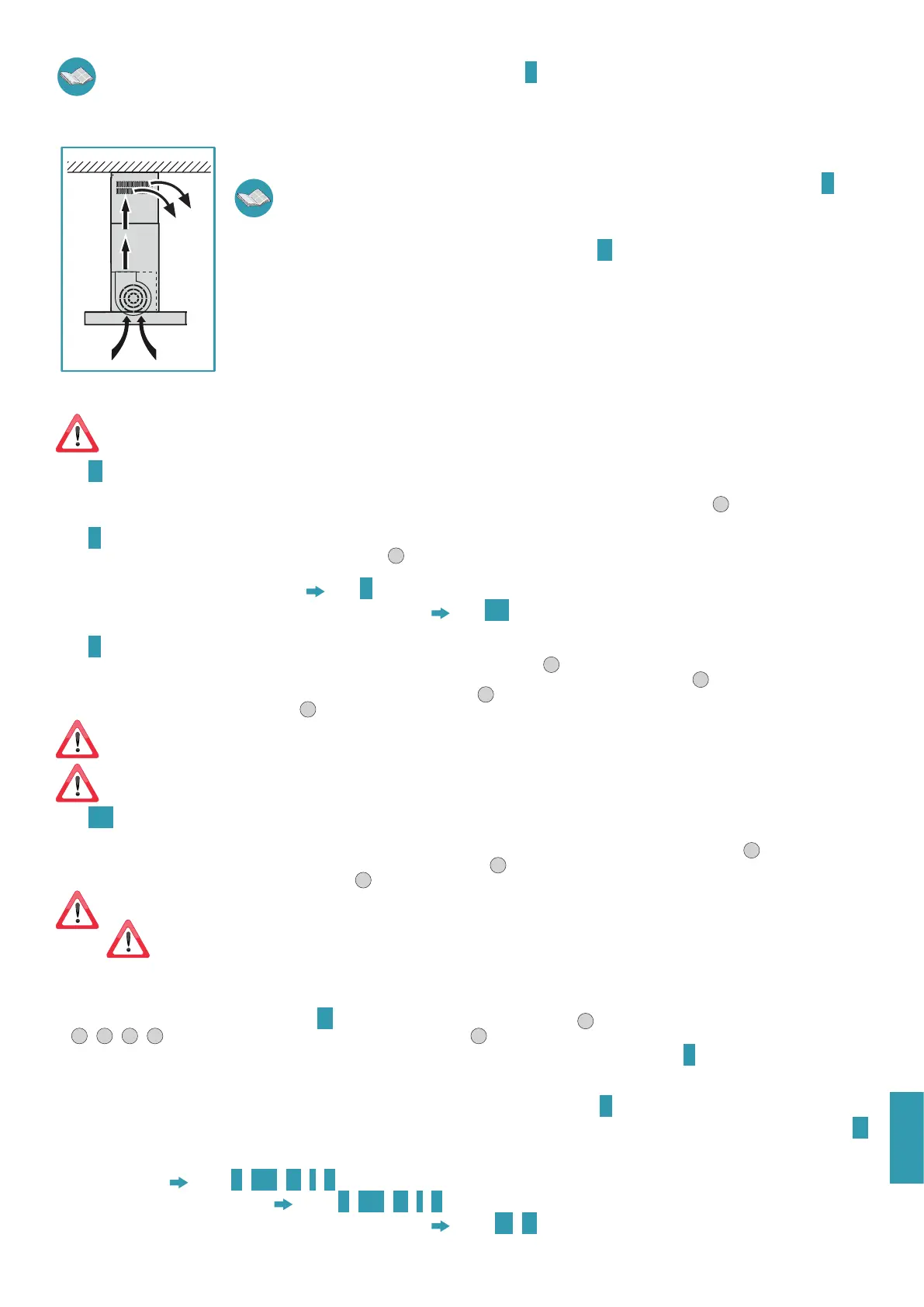

KUPUVERSIO SISÄILMAN KIERROLLA SUODATTAVA
Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdistusta varten ja takaisin keittiön sisäilmaan.
Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole asenna ne kuten neuvottu ohjeissa P sivulla
9.
Jos kupu on asennettu suodattavalla versiolla, vastaventtiili ei saa olla asennettuna: poista venttiili, jos se on asennettuna mootto-
rin ilmanpoistoliitokseen (suorita päinvastaiset toimenpiteet kuin ohjeissa D sivulla 5).
ASENNUSOHJEET (osa on tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle)
Luce saareke-kupu on mahdollista asentaa eri kokoonpanoilla.
Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa kohdissa noudata kuitenkin sitä koskevan asennuksen vaiheita.
Vaihe A sivu 4
• Selvitä korkeus (H) keittotasosta kattoon; selvitä kuvun sijoituksen haluttu korkeus ja tunnista korkeus (H1) kuten näytetty kuvassa.
1
.
Vaihe
B sivu 4
• Irrota kehikosta (T+T1) kahdeksan ruuvia (V2) ja säilytä ne (Kuva
1
).
ASENNUS KATTOON
SISÄKATOLLA TAI ILMAN
Vaihe C sivu 5
ASENNUS KATTOON ILMAN JATKOKAPPALETTA H JA KEHIKKOA T Vaihe C1 sivu 5
Vaihe C sivu 5
• Liu'uta kahta kehikon osaa (T) ja (T1) kunnes saavutetaan ennalta määritetty korkeus (H1) (Kuva
1
).
• Kun korkeus on asetettu (H1), palauta kahdeksan ruuvia (V2) lukitaksesi kaksi kehikon osaa (T) ja (T1) uudelleen toisiinsa (Kuva
2
).
• Merkitse kattoon neljä porauskohtaa (osoitettu myös sivuilla 3), poraa reiät (Kuva
3
), aseta neljä ø 8 mm kiinnitystulppaa reikiin ja kiinnitä kehikkokokonaisuus
(T+T1) kattoon vastaavilla ruuveilla (V1) (Kuva
4
).
Sisäkaton tapauksessa, kehikko (T+T1) on aina kiinnitettävä muurattuun kattoon: jos tämä ei ole mahdollista ja kupu on asennettava suoraan sisäkattoon,
tämä on varustettava vahvikkeilla tai muilla ratkaisuilla, jotka takaavat itse kuvun turvallisen kiinnityksen, ottaen huomioon käytettyjen materiaalien kanta-
vuuden ja kuvun painon (osoitettu sivulla 2).
Kuvun mukana toimitettavaa kiinnityssarjaa (ruuvit ja kiinnitystulpat) voidaan käyttää vain muuratuille seinille: jos kupu on asennettava seinälle,
joka on tehty muusta materiaalista, ota käyttöön muut kiinnitysjärjestelmät ottaen huomioon seinän kantavuus ja kuvun paino (osoitettu sivulla 2).
Vaihe C1 sivu 5
Vain ulkoisen poistoputken version tapauksessa (imu): jos saatu korkeus (H1) sitä vaatii, kupu voidaan asentaa käyttämällä vain kehikkoa (T1) ja poistoputkea (G).
• Kiinnitä jatkokappaleen tukielementit (SP) kehikkoon (T1) kahdeksan itsekierteittävän ruuvin avulla (V4) käyttämällä valmiita reikiä (Kuva
1
)
• Merkitse kattoon neljä porauskohtaa (osoitettu myös sivuilla 3), poraa reiät (Kuva
2
), aseta neljä ø 8 mm kiinnitystulppaa reikiin ja kiinnitä jatkokappaleen
tukielementit (SP) kattoon vastaavilla ruuveilla (V1) (Kuva
3
).
Sisäkaton tapauksessa jatkokappaleen tukielementit (SP) kiinnitetään aina suoraan sisäkattoon: tämä on oltava varustettu vahvikkeilla tai muilla ratkaisuilla,
jotka takaavat itse kuvun turvallisen kiinnityksen, ottaen huomioon käytettyjen materiaalien kantavuuden ja kuvun painon (osoitettu sivulla 2).
Kuvun mukana toimitettavaa kiinnityssarjaa (ruuvit ja kiinnitystulpat) voidaan käyttää vain muuratuille seinille: jos kupu on asennettava
seinälle, joka on tehty muusta materiaalista, ota käyttöön muut kiinnitysjärjestelmät ottaen huomioon seinän kantavuus ja kuvun paino (osoitettu sivulla
2).
KUPUVERSIO ULKOISELLA POISTOPUTKELLA IMU
• Halutessasi voit asentaa vastaventtiilin (M)(Vaihe D sivulla 5); poista liitos (ERM), jos käytössä (Kuva
1
), asenna vastaventtiili (M) kuten näytetty kuvissa (Kuva
2
-
3
-
4
-
5
) ja asenna sitten aiemmin poistettu liitos (ERM) takaisin (Kuva
6
).
• Selvitä savujen poistoon tarkoitetun letkun tai kovan putken optimaalinen pituus ja liitä se sopivalla tavalla liitokseen (Vaihe E sivu 5)
KUPUVERSIO SISÄILMAN KIERROLLA SUODATTAVA
• Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole asenna ne kuten neuvottu ohjeissa P sivulta 9.
• Jos asennettuna, poista kuvun ilmanpoistoliitokseen asennettu liitos (ERM) ja mahdollinen vastaventtiili (M) (suorita päinvastaiset toimenpiteet kuin ohjeissa D
sivulla 5).
ASENNUS KATTOON
Vaiheet
F
-
G1
-
H
-
I
-
L
ASENNUS
KATTOON,
JOSSA SISÄKATTO
Vaiheet
F
-
G2
-
H
-
I
-
L
ASENNUS KATTOON ILMAN JATKOKAPPALETTA H JA KEHIKKOA T Vaiheet
M
-
N
