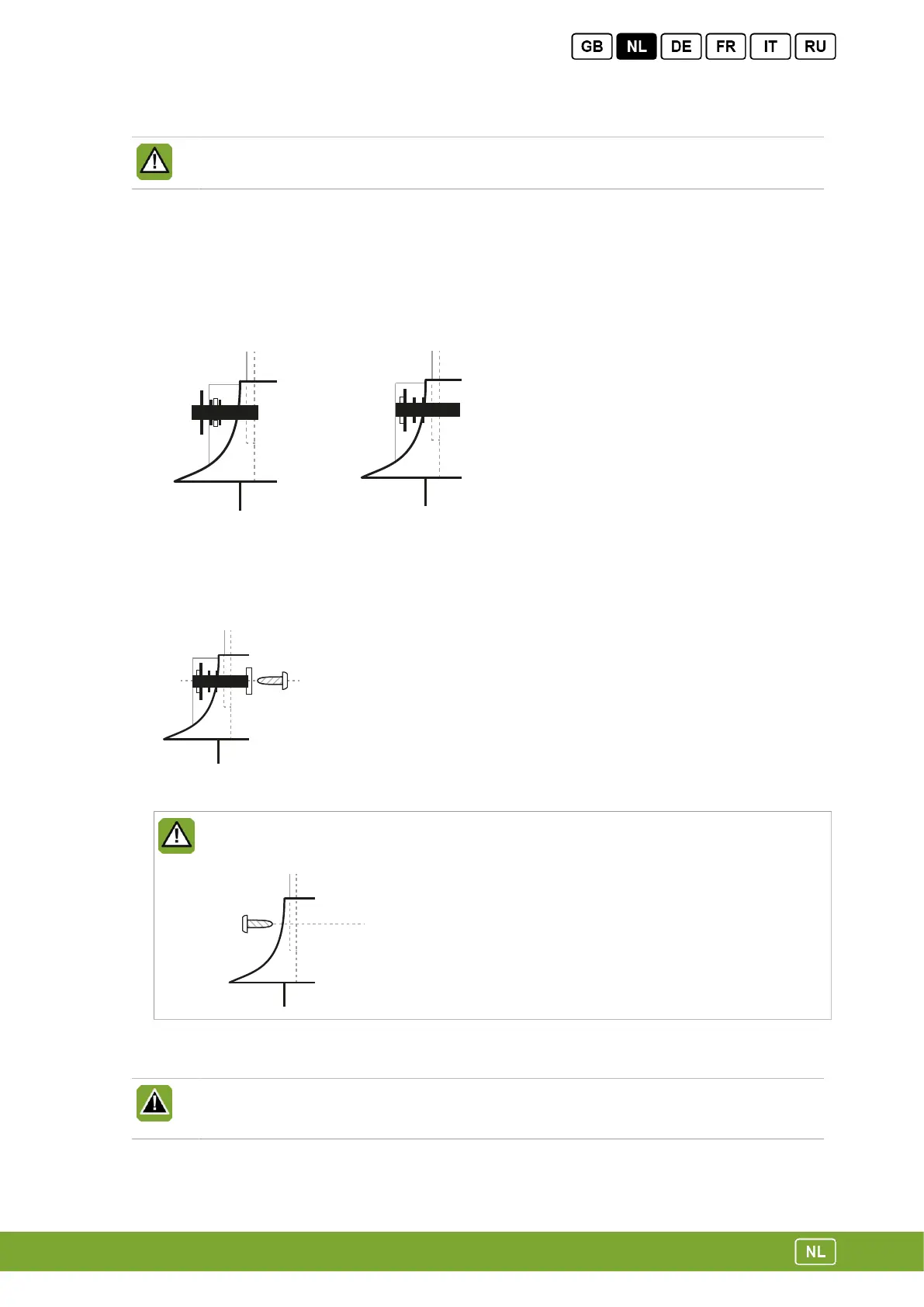

2.1.2 Snelle installatie 35-80
Snelmontage mag u alleen toepassen als de constructie exact dezelfde maatvoering heeft als de
onderzijde van de module, en voldoende stevig is.
1. Plaats de koker aan de onderzijde van de module. Let erop dat de openingen, waar de koppelpennen
doorheen gaan, recht tegenover elkaar staan.
2. Druk de koppelpennen in, zodat de koker aan de module wordt bevestigd. Mochten de koppelpennen niet
volledig ingedrukt kunnen worden (bijvoorbeeld omdat deze tegen de waaier aankomen), plaats ze dan in de
halfgesloten positie.
Halfgesloten Gesloten
3. Zet de koppelpennen vast door een schroef met sluitring vanuit de binnenkant van de koker in de
koppelpennen te draaien.
Boren
Zet AT(M) 50 en 56 naast de 3 standaardkoppelpennen ook met 3 extra M4-bouten vast (120°
t.o.v. elkaar) wanneer deze worden gebruikt in combinatie met verlengkokers CLICK.
Plaats het beschermrooster
Plaats een beschermrooster over de AT(M) als deze wordt geïnstalleerd op een hoogte van minder
dan 2.5 m boven de vloer en/of binnen bereik van mens/dier. Contact met roterende onderdelen
van de AT(M) kan ernstig of dodelijk letsel veroorzaken.
4
