2. Installazione di AT(M)
Installare AT(M) ed i componenti associati come segue:
1. Montare AT(M) (vedi (p. 3))
2. Collegare AT(M) (vedi (p. 5))
3. Installare la griglia di protezione (vedi (p. 6))
Se AT(M) è installato ad un'altezza inferiore a 2,5 m dal pavimento e/o se AT(M) è alla portata di
animali e/o persone, è necessario installare una schermatura protettiva. Il contatto con le parti
rotanti di AT(M) può causare lesioni da gravi a mortali.
4. Collaudare AT(M) (vedi (p. 7))
La posizione aperta dell’otturatore è regolata in fabbrica. La posizione chiuso viene calibrata
automaticamente durante l’accensione.
2.1 Montare AT(M)
Montare AT(M) in o su una struttura robusta con sufficiente capacità portante. La sovrastima della
capacità portante della struttura può causare la caduta di AT(M), con conseguenti lesioni da gravi a
letali.
Considerare la direzione corretta del flusso d'aria.

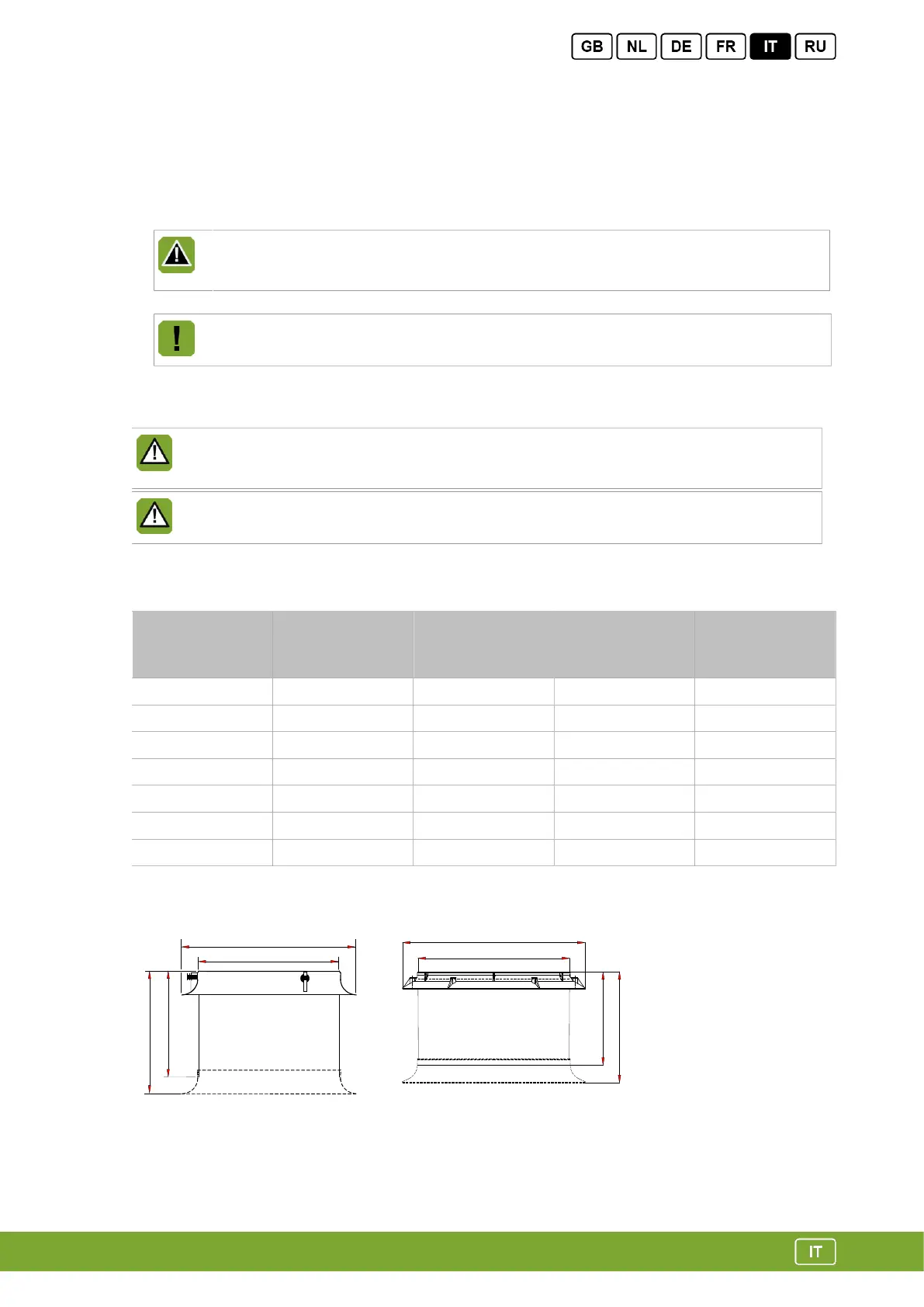

Nel corso dell’installazione tenere in considerazione le dimensioni dei vari tipi di AT(M).
Tipo Ø A
mm
(pollici)
B
mm
(pollici)
Ø C
mm
(pollici)
D
mm
(pollici)
..35 440 (17,3) 393 (15,5) 362 (14,3) 350 (13,8)
..40 502 (19,8) 398 (15,7) 412 (16,2) 350 (13,8)
..45 565 (22,2) 404 (15,9) 462 (18,2) 350 (13,8)
..50 628 (24,7) 410 (16,1) 512 (20,2) 350 (13,8)
..56 702 (27,6) 418 (16,5) 572 (22,5) 350 (13,8)
..63 775 (30,5) 571 (22,5) 650 (25,6) 500 (19,7)
..80 985 (38,8) 595 (23,4) 813 (32,0) 500 (19,7)
35 – 56 63 – 80
C
A
B
D
B
C
A
D
