2.1.2 Installazione rapida 35 – 80
L’installazione rapida può essere svolta solo se la struttura ha esattamente le stesse dimensioni
della parte inferiore del modulo ed è sufficientemente solida.

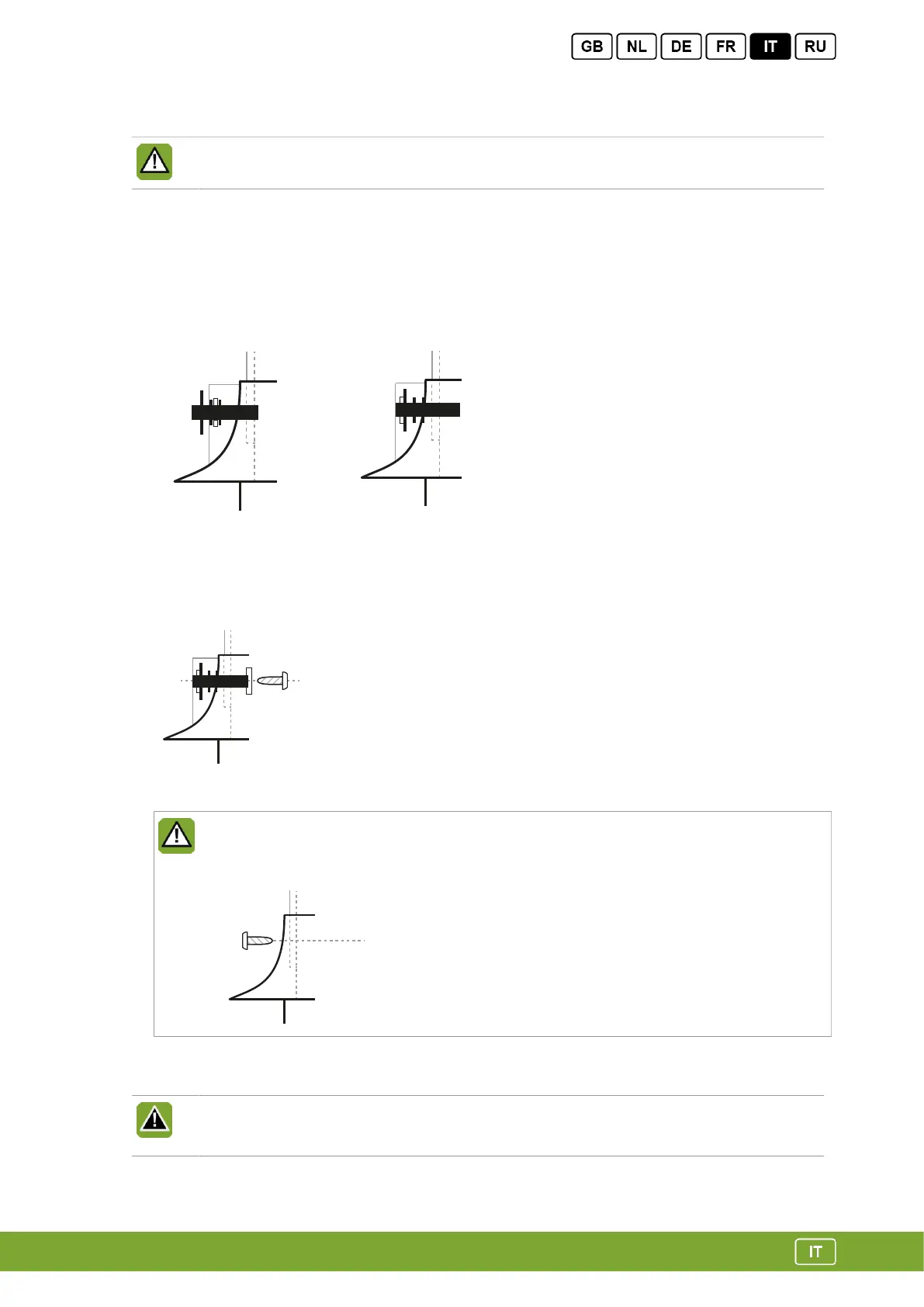

1. Posizionare il tubo sul lato inferiore del modulo. Tenere presente che le aperture attraverso le quali far
passare i perni di collegamento sono opposte una dall’altra.
2. Spingere i perni di collegamento per collegare il tubo al modulo. Se i perni di collegamento non possono
essere spinti fino in fondo (ad esempio perché vengono in contatto con le pale), inserirli nella posizione
semichiusa.
Semichiusa Chiusa
3. Fissare i perni di collegamento avvitando una vite con rondella dentellata dall'interno del tubo nei perni di
collegamento.
Foratura
I prodotti AT(M) in versione 50 e 56 in combinazione con i tubi di prolunga CLICK devono essere
fissati con 3 bulloni M4 supplementari (bulloni M4 distanziati a 120° l’uno dall’altro) in aggiunta ai
3 perni di collegamento standard.
3x
Installare la griglia di protezione
Se AT(M) è installato ad un'altezza inferiore a 2,5 m dal pavimento e/o se AT(M) è alla portata di
animali e/o persone, è necessario installare una schermatura protettiva. Il contatto con le parti
rotanti di AT(M) può causare lesioni da gravi a mortali.
