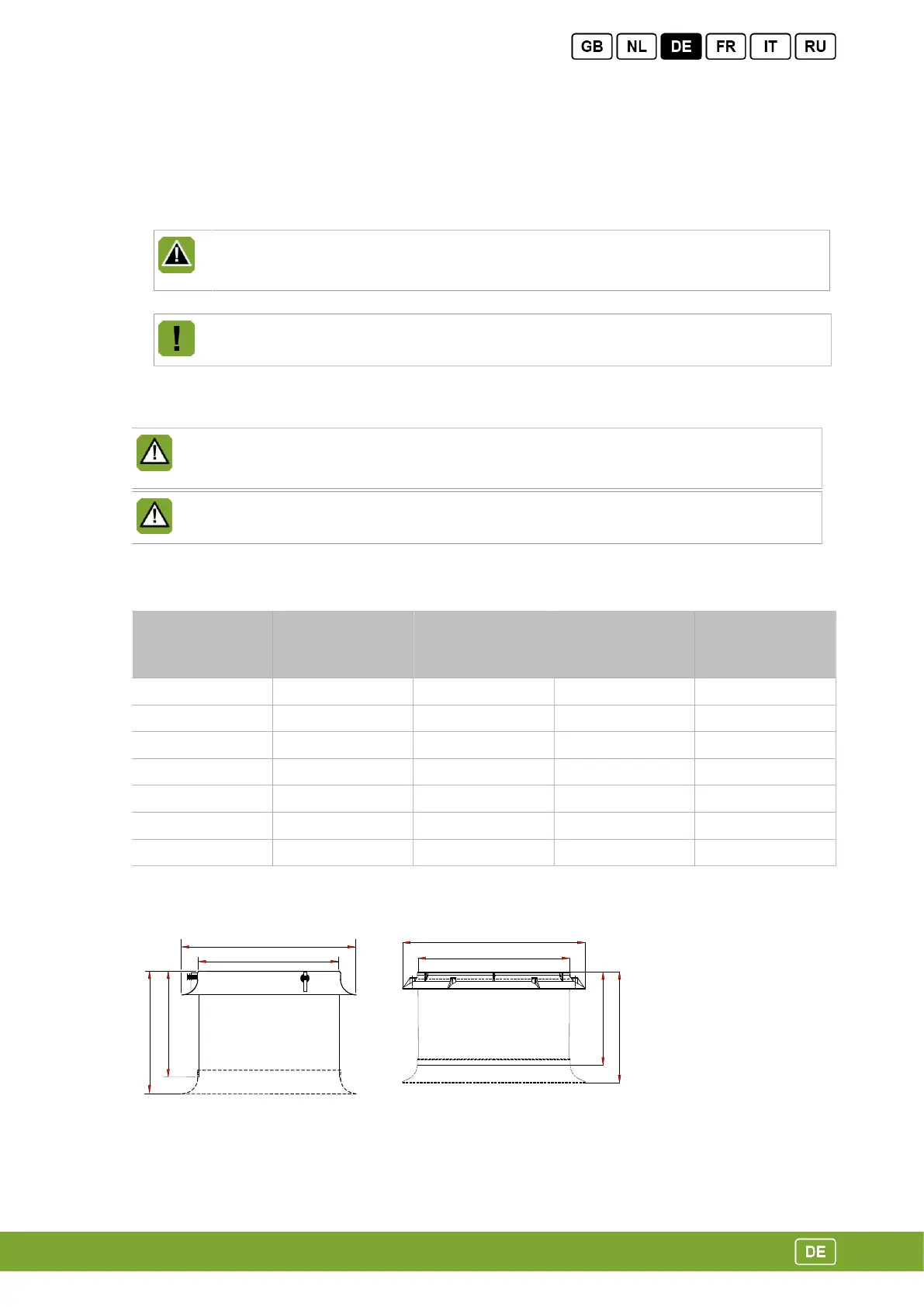

2. Installation des AT(M)
Den AT(M) und die dazugehörigen Bauteile wie folgt einbauen:
1. Den AT(M) montieren (siehe (s. 3))
2. Den AT(M) anschließen (siehe (s. 5))
3. Schutzgitter montieren (siehe (s. 6))
Ist der AT(M) in einer Höhe von weniger als 2,5 m über dem Boden montiert bzw. befindet sich
der AT(M) in Reichweite von Tieren/Menschen, muss ein Schutzgitter angebracht werden. Der
Kontakt mit drehenden Teilen des AT(M) kann zu schweren bis tödlichen Verletzungen führen.
4. Den AT(M) testen (siehe (s. 7)).
Die geöffnete Stellung der Drosselklappe ist werkseitig eingestellt. Die geschlossene Stellung
wird beim Einschalten automatisch kalibriert.
2.1 Montage des AT(M)
Montieren Sie den AT(M) auf einer stabilen Konstruktion mit ausreichender Tragfähigkeit.
Unzureichende Kenntnisse über die Tragfähigkeit der Konstruktion können zum Sturz des AT(M)
und damit zu schweren bis tödlichen Verletzungen führen!
Die korrekte Richtung des Luftstroms beachten.
Beachten Sie beim Einbau die Abmessungen der verschiedenen AT(M)-Typen.
Typ Ø A
mm
(Zoll)
B
mm
(Zoll)
Ø C
mm
(Zoll)
D
mm
(Zoll)
..35 440 (17,3) 393 (15,5) 362 (14,3) 350 (13,8)
..40 502 (19,8) 398 (15,7) 412 (16,2) 350 (13,8)
..45 565 (22,2) 404 (15,9) 462 (18,2) 350 (13,8)
..50 628 (24,7) 410 (16,1) 512 (20,2) 350 (13,8)
..56 702 (27,6) 418 (16,5) 572 (22,5) 350 (13,8)
..63 775 (30,5) 571 (22,5) 650 (25,6) 500 (19,7)
..80 985 (38,8) 595 (23,4) 813 (32,0) 500 (19,7)
35 - 56 63 - 80
C
A
B
D
B
C
A
D
3
