Fancom ATM80 - Installer la Grille de Protection (Facultative)

-
s
+
24Vac
24
IN
1 2
3
4
5 6
7
7
2
1
3
GND
*
(+) (-)
GND
IN
GND
24
GND
+ s -

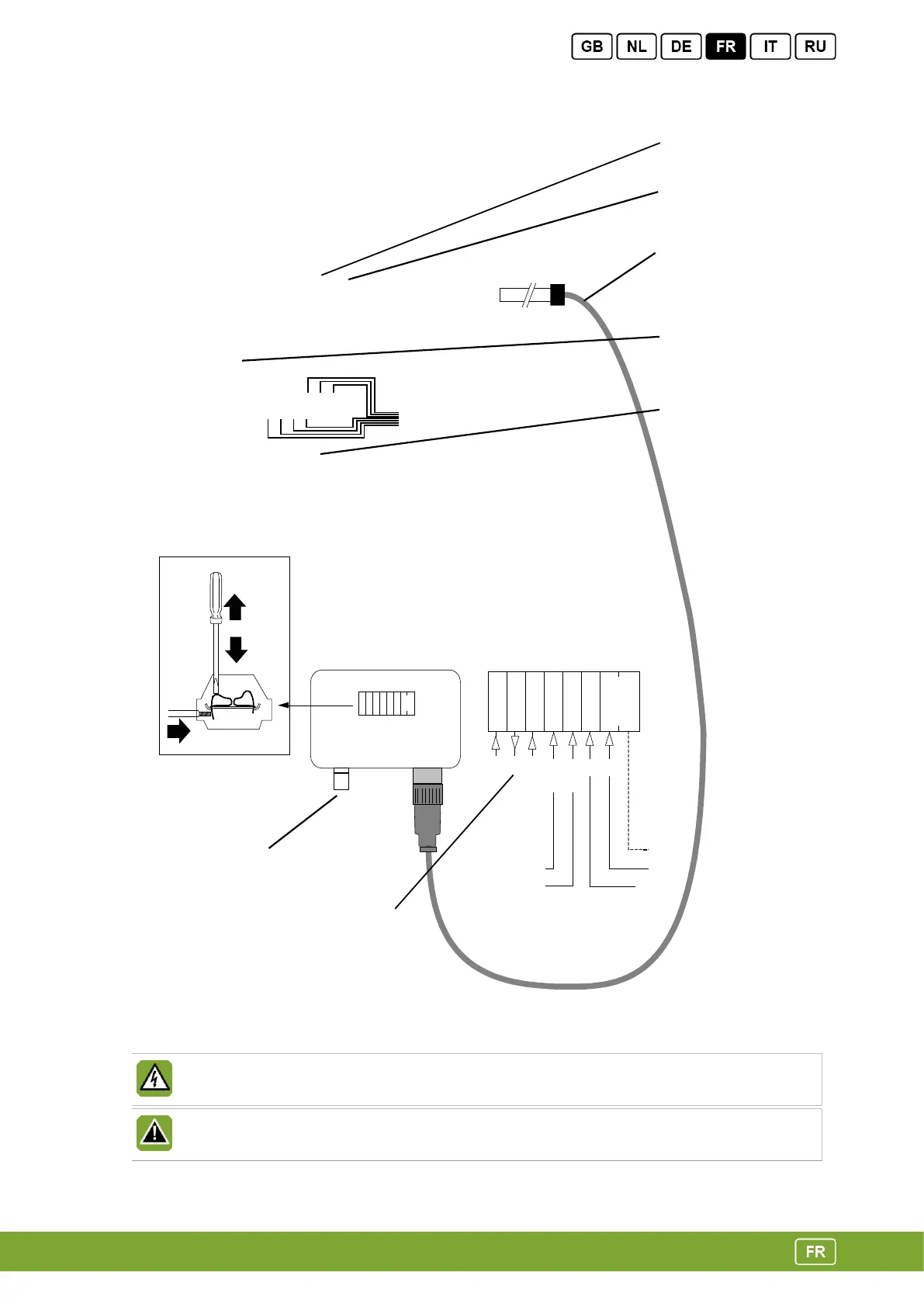

Câble blindé
7×0.14mm²
Moteur AT
Rétroaction de la
position
Fixation de fils
Détrompeur
Potentiomètre de
réglage course maxi.
Boîtier de raccordement
Entrée de câble:
ATM 7×0.8mm
AT 4×0.8mm
Bornier
Réglage de
trappe de
controle
Capteur de vitesse polarisé
- CVP (seulement ATM)
blanc brun vert jaune blue rouge noir
2.3 Installer la grille de protection (facultative)
Désactivez l'alimentation électrique avant le nettoyage ou avant toute maintenance.
Avant de monter la grille de protection, assurez-vous que le ventilateur ne fonctionne pas.
