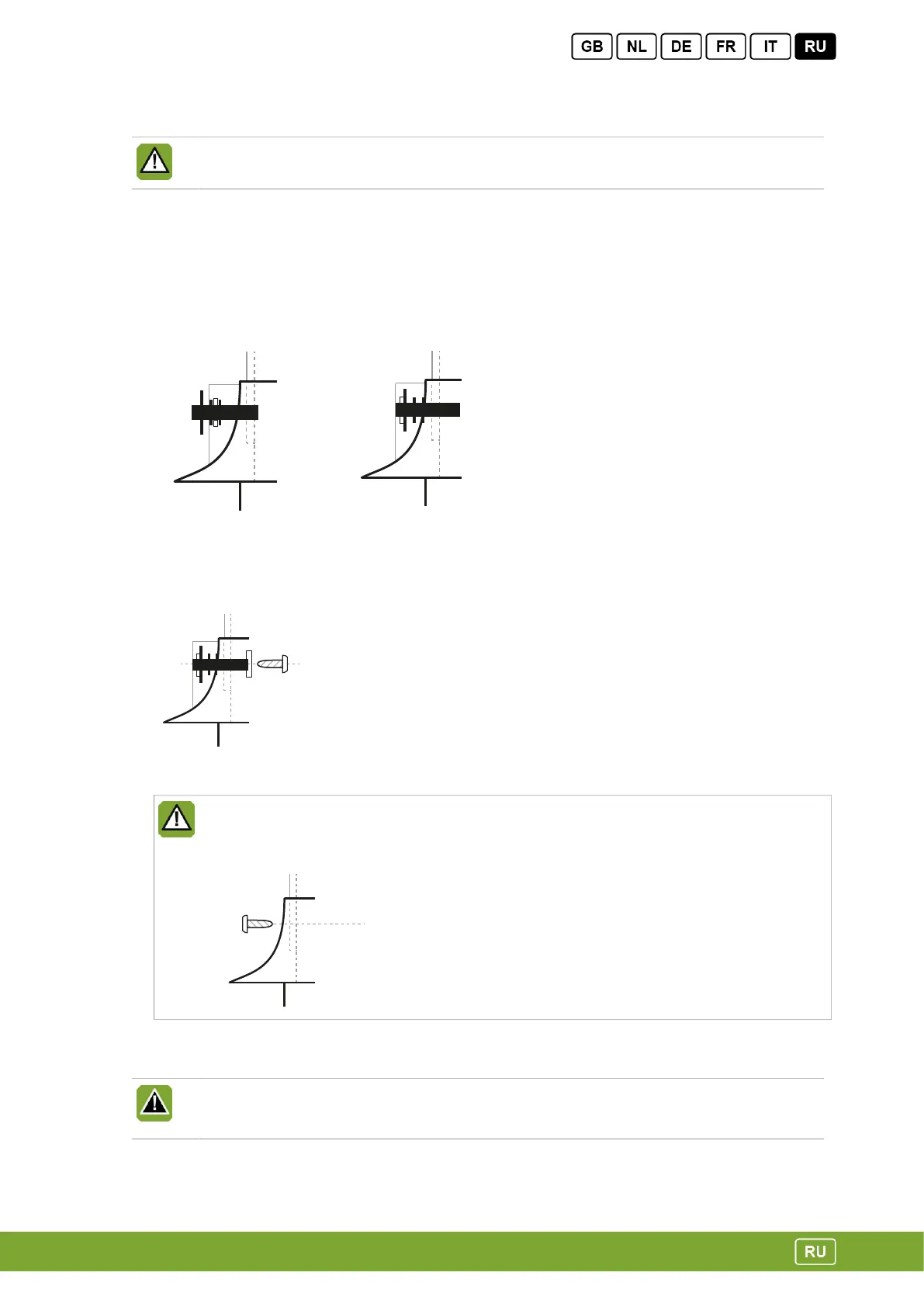

2.1.2 Быстрый монтаж— модели 35–80
Быстрый монтаж производится только в том случае, если габариты конструкции в точности
совпадают с размерами нижней стороны блока, а конструкция при этом достаточно прочная.
1. Расположите трубу на нижней стороне блока. Обратите внимание на то, что отверстия, через которые
проходят соединительные штифты, должны находиться строго одно напротив другого.
2. Прикрепите трубу к блоку, вставив соединительные штифты. Если вставить штифты полностью
не удается (например, если они соприкасаются с лопастями), устанавливайте их в полузакрытом
положении.
Полузакрытое Закрытое
3. Зафиксируйте соединительные штифты с помощью винта с шайбой, закручиваемого изнутри трубы.
Сверление
Модели изделия AT(M) 50 и 56, монтируемые с удлинителями CLICK, закрепляют с
помощью трех дополнительных болтов M4 (помимо трех стандартных соединительных
штифтов). При этом угол между любыми двумя болтами M4 должен быть равен 120°.
Установка защитного экрана
При монтаже AT(M) на высоте менее 2,5м или в пределах досягаемости людей или
животных необходимо использовать защитный экран. Прикосновение к вращающимся
элементам AT(M) может привести к тяжелым увечьям или смерти.
4
