33019- Lombok Faro 30

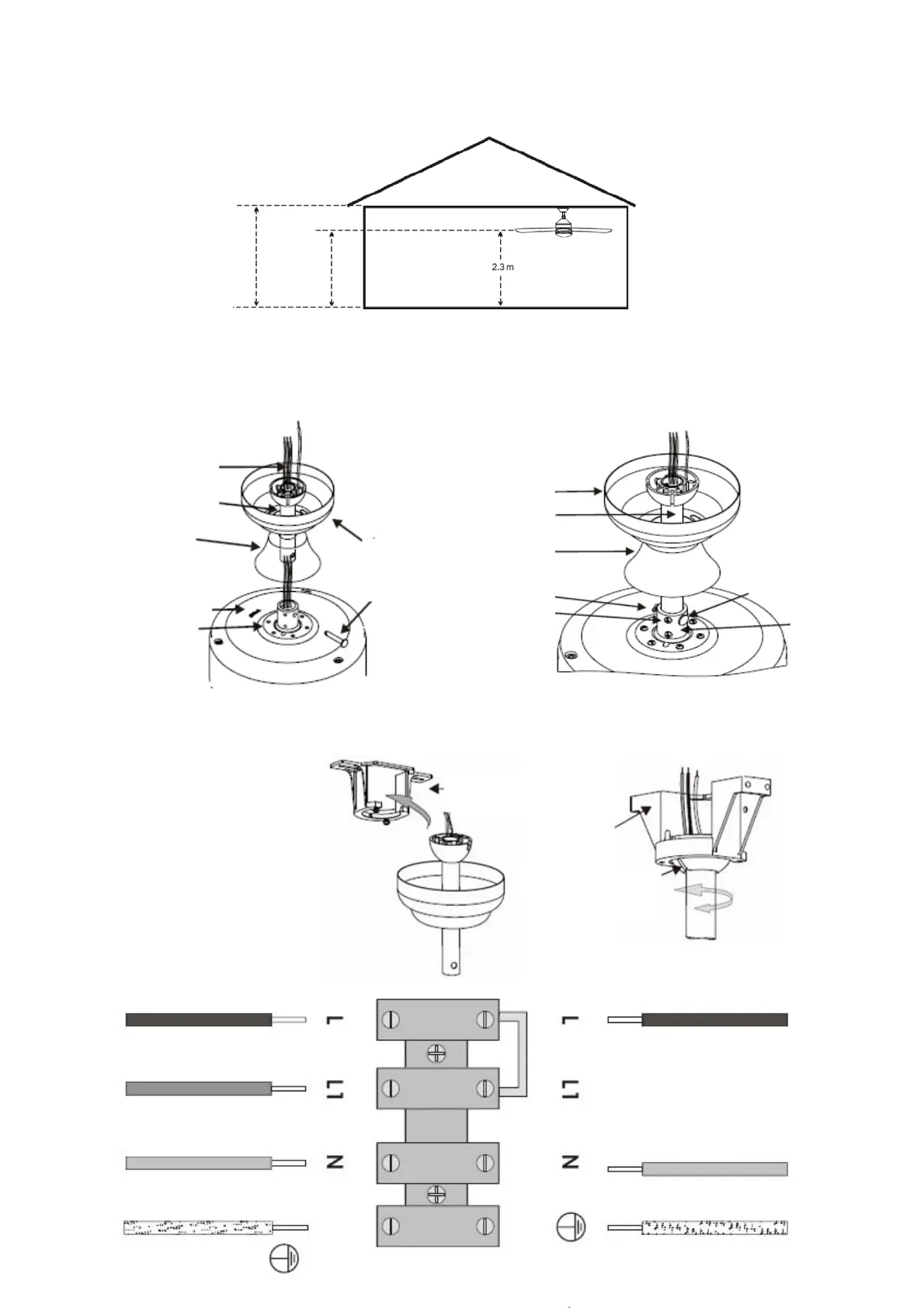

HET INSTALLEREN VAN DE VENTILATOR
INSTALLATIE VOOR MONTAGE MET AS
(1) Voer de stroomdraden van de motor door de stanginrichting & de plafondkap. Steek de stang in het juk. Zorg ervoor dat
de pakking bovenop de stanginrichting goed is ingebracht, voor een doeltreffende waterdichtheid.
(2) Steek de kruispen door het juk & de stang, en zet ze vast met een splitpen.
(3) Draai beide stelschroeven vast om de stang verder vast te zetten.
(4) : Til het ventilatormechanisme op de montagebeugel.
(5) : Til het ventilatormechanisme voorzichtig op de montagebeugel. Draai de ventilator totdat de inkeping op de kogel de
richel in de montagebeugel grijpt.
ELEKTRISCHE VERBINDINGEN
Grün / Gelb Grün / Gelt
(Erdung)
Blauw
Blauw
Oranje
Bruin Bruin
Gerätestecker
A
b ventilator
ab zaal
Drager
Drager
Plafondkap
stang
splitpen
Schroeven
Juk
Kabels
Plafondkap
Montage stuk
splitpen
Juk
