33019- Lombok Faro 31

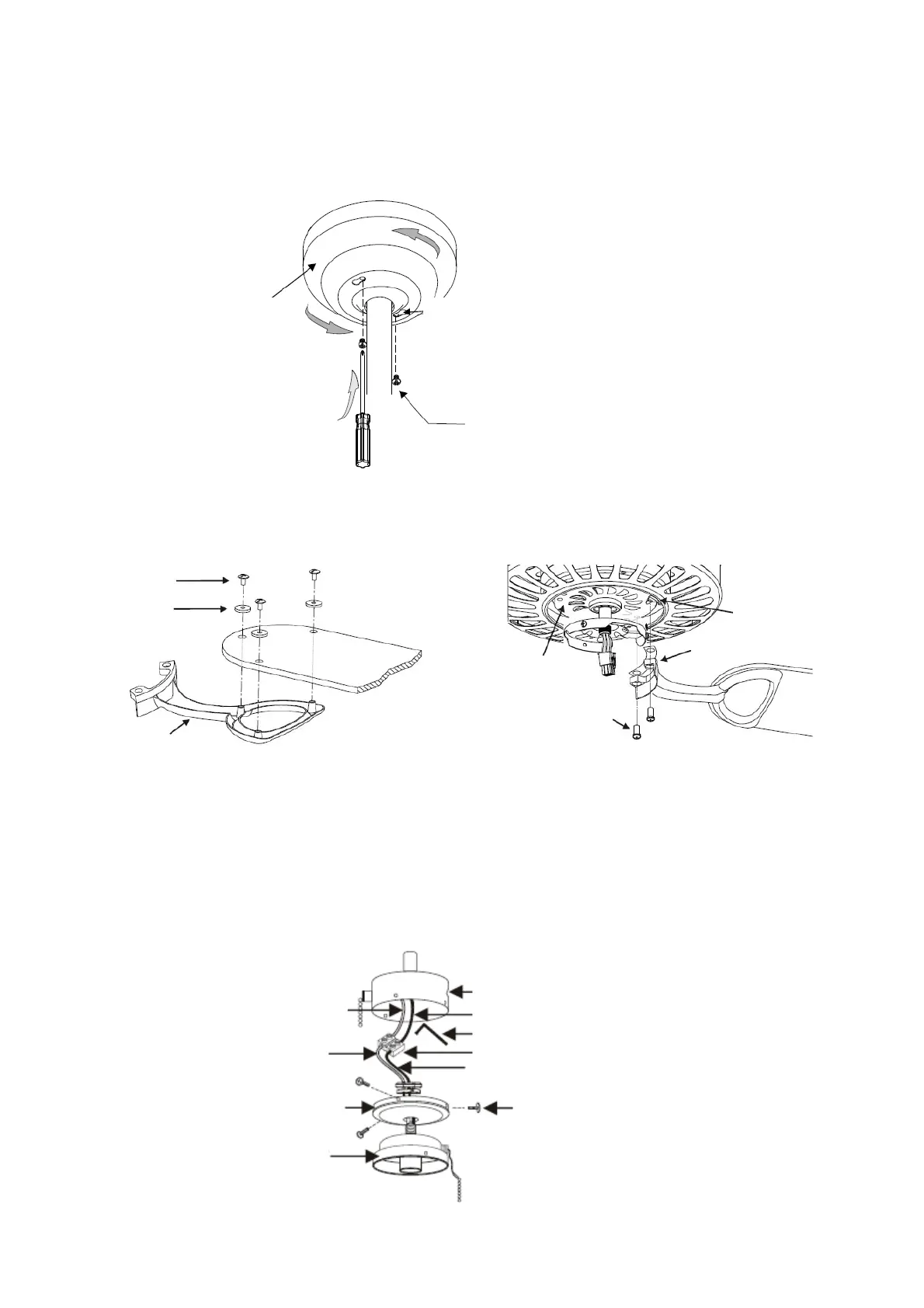

INSTALLATIE VAN PLAFONDKAP
Zet de plafondkap vast op de montagebeugel met 4 stelschroeven (2 aan elke kant, op voorhand aangebracht in de
montagebeugel), en draai deze stevig vast.
HET MONTEREN VAN DE BLADEN
Elke bladdrager bevestigen aan de bladen door middel van de bijgeleverde schroeven. De schroeven van onder de motor
halen en ze gebruiken om de bladdragers en de bladen van de motor te bevestigen. Alle schroeven aanbrengen.
BEDRADING VOOR LAMPSET AANSLUITEN
Steek de aanwezige draden van de lampsetfitter door de opening in het midden en zet de lampsetfitter vast op de kap van
de schakelaarbehuizing met de buis met schroefdraad en/of maak ze vast met de verende sluitring en de zeskantmoer.
Eerst schroeven op kroonsteentje losdraaien, voor aansluiting van nieuwe draden van lampset
(1). Steek de oranje draad van de lampset in het kroonsteentje dat afkomstig is van de ventilator, en zet deze vast met de
schroef op het kroonsteentje.
(2). Steek de blauwe draad van de lampset in het kroonsteentje dat afkomstig is van de blauwe draad van de ventilator en
zet deze vast met de schroef op het kroonsteentje.
stelschroeven
onopgesmut wisselhouder
stelschroeven
Motor
Stop motor
Schakelaarbehuizing
Kleine schroevendraaieraansluitingen
Kap van
schakelaarbehuizing
Lampsetfitter
.
Oranje
Oranje
Blauw
Blauw
Plafondkap
Schroeven
