ITALIANO
Diversamente, se la console non vi è stata consegnata assieme al tabellone, dovete eseguire l'associazione radio
tra la Console-700 ed i tabelloni (verificare la compatibilità sul sito www.favero.com).
Se i tabelloni sono collegati ad un ricevitore radio quale quello della Fig. 2.3, effettuate le operazioni del punto A),
altrimenti effettuate le operazioni del punto B).
A) Procedura di associazione radio per il protocollo FS1 (da
eseguire solo se è usato il ricevitore radio di Fig. 2.3, art.
265-10):
• nel menù di configurazione selezionate la scheda
“Comunicazione RADIO”;
• abilitate il parametro “Attiva trasmissione radio”;
• nel parametro “Protocollo radio” selezionate “FS1”;
• nel parametro “Canale radio FS1” scegliete un canale tra
quelli disponibili
1
;
• abilitate il parametro “Associazione radio FS1” in modo
da collegare la console al tabellone.
Per maggiori informazioni in merito all'associazione tra la
Console-700 ed i tabelloni con protocollo FS1, vedi il manuale
del ricevitore radio, art. 265-10.
B) Procedura di associazione radio per il protocollo FS2:
• nel menù di configurazione selezionate la scheda “ Comunicazione RADIO”;
• abilitate il parametro “Attiva trasmissione radio”;
• nel parametro “Protocollo radio” selezionate “FS2”;
• se nelle vicinanze si stanno usando altre Console-700, verificate che ciascuna di esse abbia un valore
differente del parametro "Numero assegnato alla console";
• selezionate il parametro “Associa dispositivi radio FS2” e premete il pulsante “RICERCA DISPOSITIVI”
affinché la Console individui i tabelloni presenti nell'ambiente; selezionate i tabelloni che volete associare
premendo il pulsante “ASSOCIAMI”.
2.5.2 Comunicazione via cavo
Se intendete collegare la Console-700 ai tabelloni tramite cavo, potete utilizzare un normale cavo di rete Cat. 5
UTP o Cat. 6 UTP, del tipo diretto standard (EIA/TIA-568A/B).
Collegate il cavo ad uno dei due connettori “Data Serial Output” posizionati sul retro della console.
Utilizzate gli appositi sdoppiatori forniti in dotazione per collegare tutti i tabelloni a LED installati. Potete decidere
liberamente di collegare i tabelloni con una topologia “a stella”, “a dorsale”, “ad albero”, ecc.
Potete utilizzare indifferentemente una o entrambe le uscite “Data Serial Output” presenti sul retro della console
(vedi Fig. 2.1); ogni uscita può pilotare fino a 8 tabelloni ad una distanza di 200m.
1 Il valore predefinito del canale radio è il 20. E' necessario cambiare canale solamente in uno dei casi seguenti:
• se sono presenti altre Console-700 nelle vicinanze; ciascuna di esse deve avere un differente canale radio per evitare
che interferiscano fra loro;
• se ci sono interferenze con altre apparecchiature di vario genere che provocano visualizzazioni intermittenti sui tabelloni;
in questo caso vi suggeriamo di selezionare il parametro “Misura interferenze radio” e cercare un canale libero da
interferenze; in alternativa provate la seguente successione di canali: 20, 15, 19, 23, 15, 18, 14, 22, 12, 21, 14, 22, 16,
13, 17.
FAVERO ELECTRONICS SRL
15 / 44
00308-M01-03-ML - Console-700 User Manual

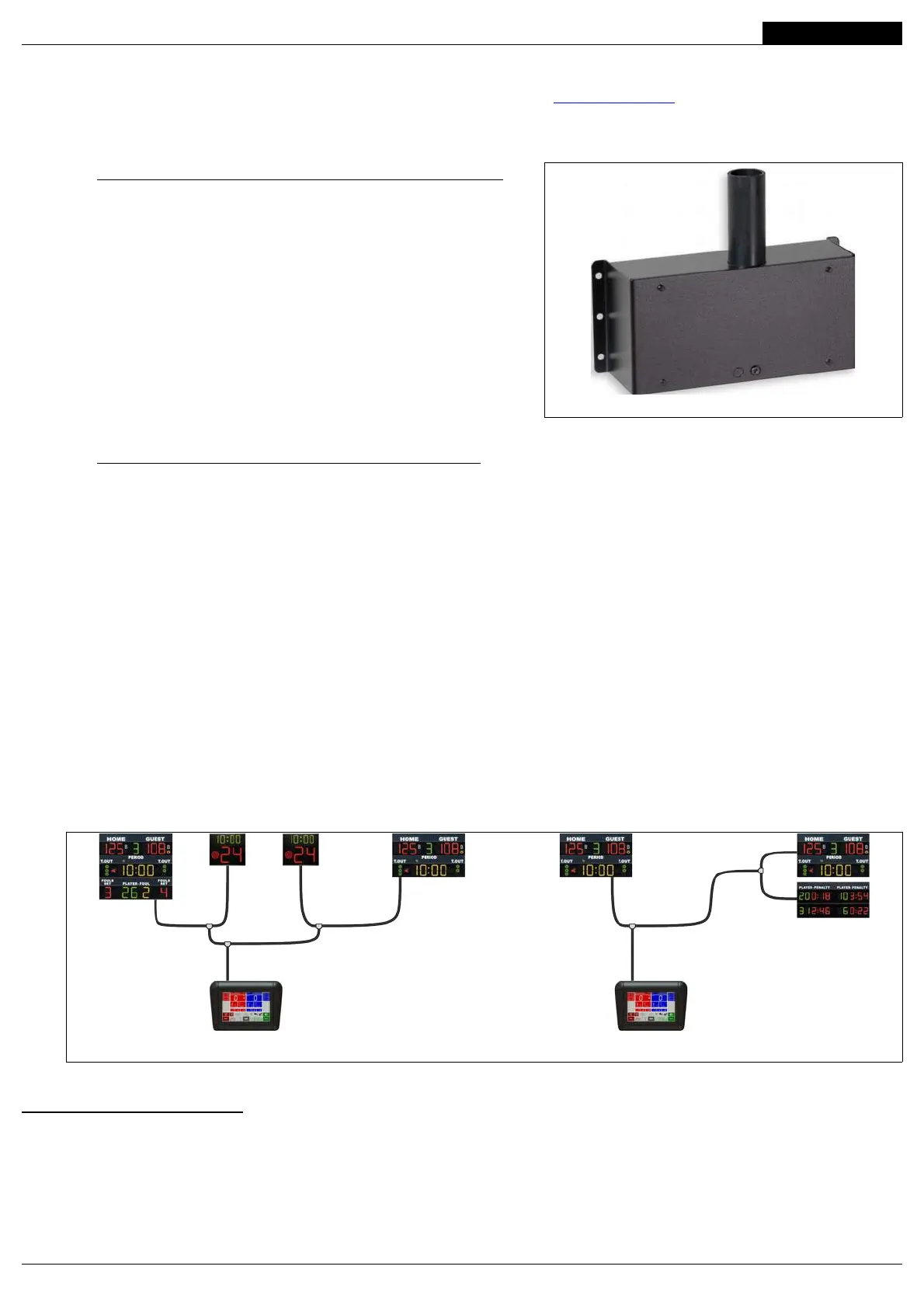

Fig. 2.3: Ricevitore radio con protocollo FS1 (art. 265-10)
Fig. 2.4: Esempi di collegamento via cavo
