DEUTSCH
A) Herstellen der Funkverbindung für Protokoll FS1 (nur
auszuführen, wenn ein Funkempfangsgerät gemäß Abb.2.3,
Art. 265-10) verwendet wird:
• im Konfigurationsmenü die Option “FUNK-Verbindung”
auswählen;
• Parameter “Funkübertragung aktivieren” befähigen;
• im Parameter “Funk-Protokoll” “FS1” auswählen;
• im Parameter “Funkkanal FS1” einen der verfügbaren
Kanäle auswählen
1
;
• Parameter “Funkverbindung FS1” befähigen, um die
Konsole mit der Anzeigetafel zu verknüpfen.
• Nähere Informationen zur Verknüpfung von Console-700
mit den Anzeigetafeln über Protokoll FS1, siehe
Bedienungsanleitung des Funkempfängers, Art. 265-10.
B) Herstellen der Funkverbindung für Protokoll FS2:
• im Konfigurationsmenü die Option “FUNK-Verbindung” auswählen;
• Parameter “Funkübertragung aktivieren” befähigen;
• im Parameter “Funk-Protokoll” “FS2” auswählen;
• werden in der Nähe weitere Geräte Console-700 verwendet, muss jede im Parameter "Der Konsole
zugeordnete Nummer" einen anderen Wert aufweisen;
• Parameter “Funkgeräte FS2 verknüpfen” auswählen und die Taste “GERÄTE SUCHEN” drücken, damit die
Konsole die in der Umgebung vorhandenen Anzeigetafeln ermitteln kann; durch Drücken der Taste
„VERKNÜPFEN" Anzeigetafeln auswählen, die verknüpft werden sollen.
2.5.2 Verbindung über Kabel
Soll Console-700 an die Anzeigetafeln über Kabel verbunden werden, kann ein normales Netzwerkkabel Kat. 5
UTP oder Kat. 6 UTP, vom Typ direktes Netzwerkkabel nach Standard EIA/TIA-568A/B verwendet werden.
Kabel an einen der beiden Ausgänge “Data Serial Output” auf der Rückseite der Konsole anschließen.
Die mitgelieferten Splitter für die Verbindung aller installierten LED-Anzeigetafeln verwenden. Die Verbindung der
Anzeigetafeln kann beliebig über Sternschaltung, Backbone, Baumschaltung, etc. ausgeführt werden.
Es können beliebig einer oder beide Ausgänge “Data Serial Output” auf der Rückseite der Konsole genutzt
werden (siehe Abb.2.1); über jeden Ausgang können bis zu 8 Anzeigetafeln in einer Entfernung bis 200m
gesteuert werden.
Sollten Kabel nach Maß eingesetzt werden oder in der Umgebung elektrische Geräte aufgestellt sein, die
Störungen verursachen könnten (Elektromotoren Kompressoren, Klimageräte, Inverter, Funkverbindungen, etc.),
wird empfohlen, die einzelnen Leiter des Kabels auf die in Abb.2.5 gezeigte Weise zu verbinden.
Es wird dringend empfohlen, die Anschlusskabel der Anzeigetafeln nicht in den gleichen Kabelrohren zu verlegen
wie die Stromnetzkabel.
1 Der vordefinierte Wert für den Funkkanal ist 20. Der Kanal muss nur in einem der folgenden Fälle geändert werden:
• wenn weitere Console-700 in der Nähe installiert sind; um Interferenzen zu vermeiden, muss jede Konsole einen
anderen Kanal verwenden;
• wenn Interferenzen mit anderen Geräten verschiedenster Art bestehen, die blinkende Anzeigen auf den Anzeigetafeln
verursachen; in diesem Fall empfiehlt es sich, den Parameter “Funkstörungen messen” auszuwählen und einen
störungsfreien Kanal zu suchen; in Alternative, folgende Reihenfolge der Kanäle ausprobieren: 20, 15, 19, 23, 15, 18, 14,
22, 12, 21, 14, 22, 16, 13, 17.
FAVERO ELECTRONICS SRL
39 / 44
00308-M01-03-ML - Console-700 User Manual

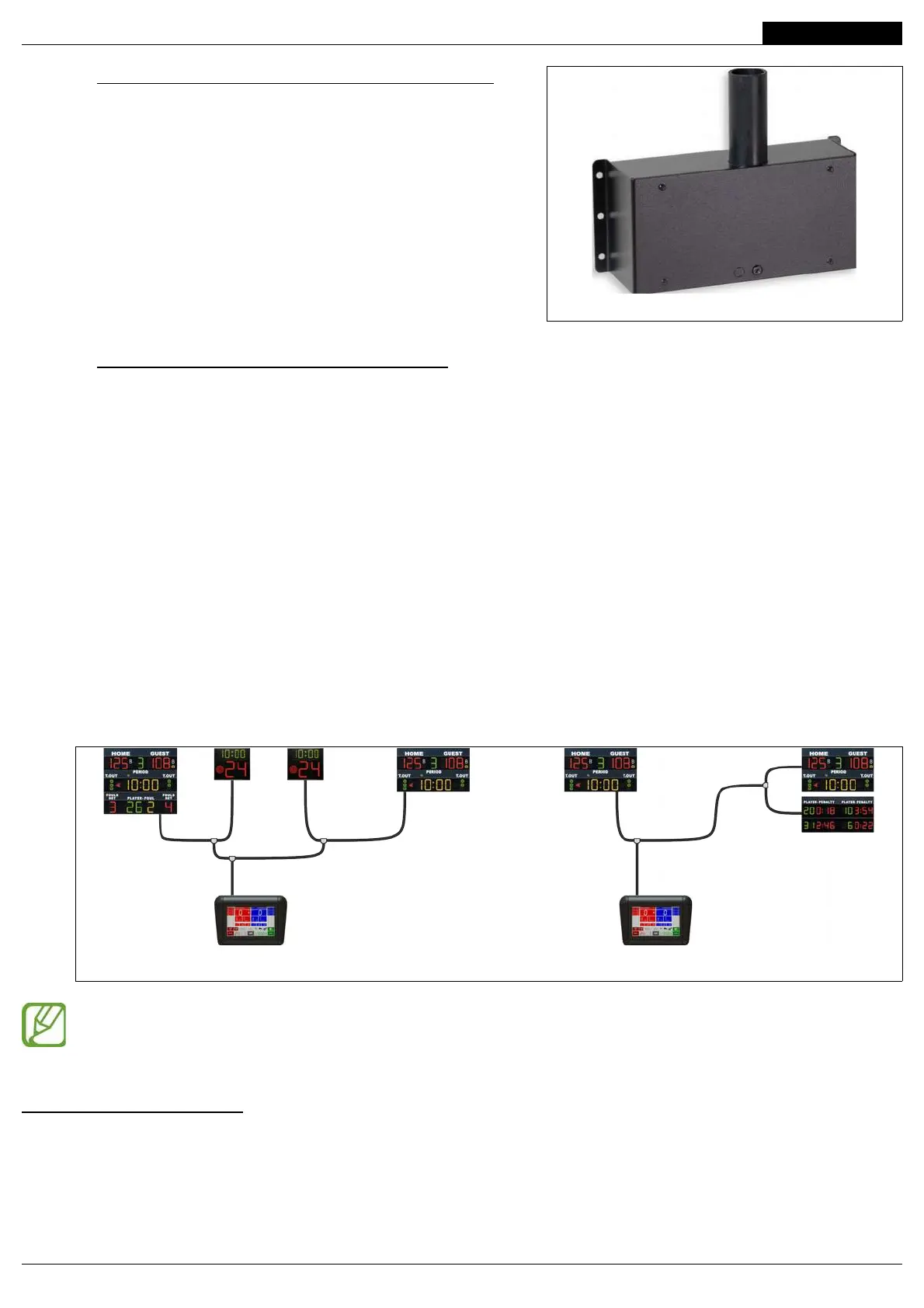

Abb. 2.4: Beispiele der Verbindung über Kabel
Abb. 2.3: Funkempfänger mit Protokoll FS1 (Art. 265-10)
