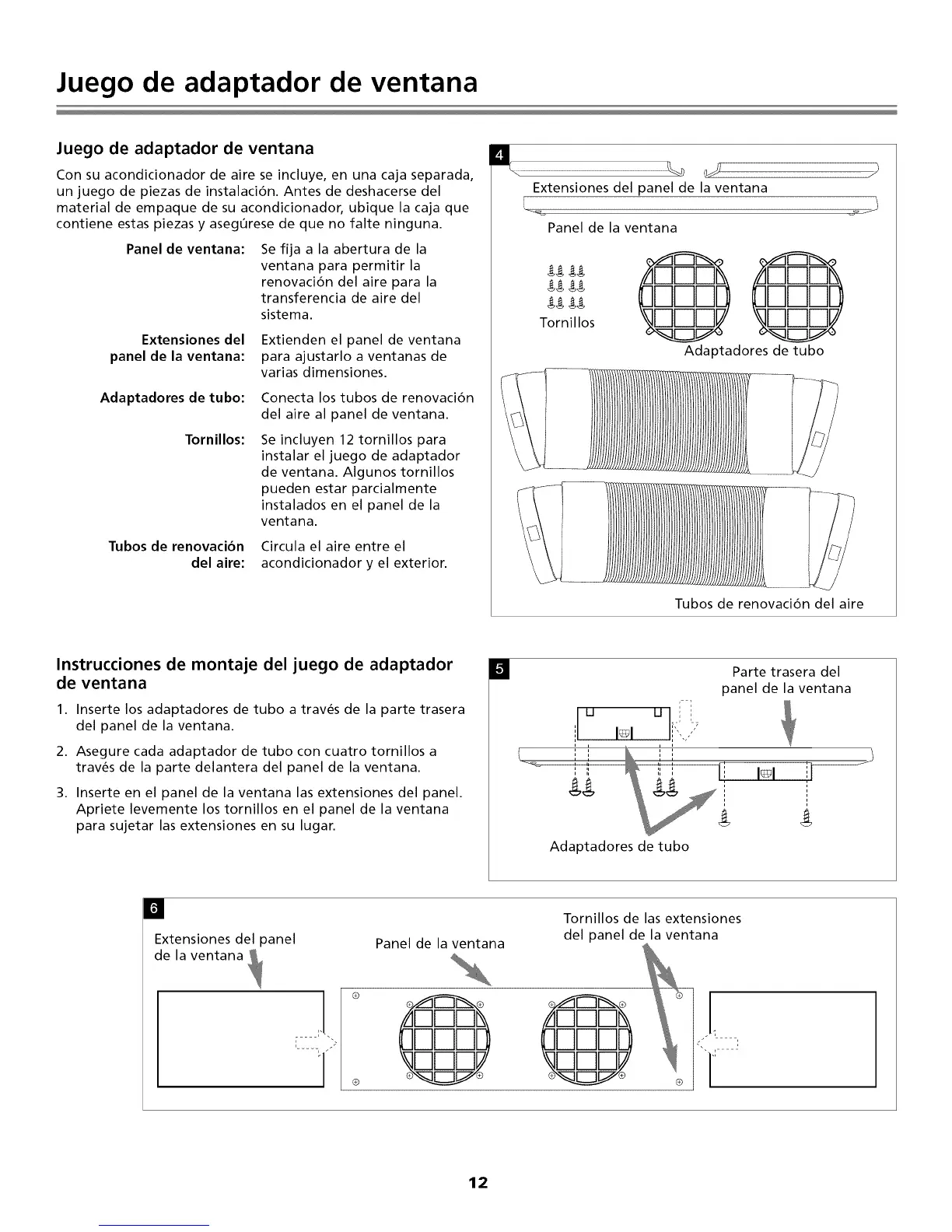

Fedders A6P09D2BCOM - Page 12

Juego de adaptador de ventana
Juego de adaptador de ventana
Con su acondicionador de aire se incluye, en una caja separada,
un juego de piezas de instalaci6n. Antes de deshacerse del
material de empaque de su acondicionador, ubique la caja que
contiene estas piezas y aseg0rese de que no falte ninguna.
Panel de ventana:
Se fija a la abertura de la
ventana para permitir la
renovaci6n del aire para la
transferencia de aire del
sistema.
Extensiones del Extienden el panel de ventana
panel de la ventana: para ajustarlo a ventanas de
varias dimensiones.
Adaptadores de tubo:
Tornillos:
Conecta los tubos de renovaci6n
del aire al panel de ventana.
Se incluyen 12 tornillos para
instalar el juego de adaptador
de ventana. Algunos tornillos
pueden estar parcialmente
instalados en el panel de la
ventana.
Tubos de renovacion Circula el aire entre el
del aire: acondicionador y el exterior.
U P
Extensiones del panel de la ventana
Panel de la ventana
Tornillos
Adaptadores de tubo
Tubos de renovaci6n del aire
I_ Parte trasera del
panel de la ventana
Instrucciones de montaje del juego de adaptador
de ventana
1. Inserte los adaptadores de tubo a trav_s de la parte trasera
del panel de la ventana.
2. Asegure cada adaptador de tubo con cuatro tornillos a
trav_s de la parte delantera del panel de la ventana.
3. Inserte en el panel de la ventana las extensiones del panel.
Apriete levemente los tornillos en el panel de la ventana
para sujetar las extensiones en su lugar.
LJ U
!
I II
I
I
Adaptadores de tubo
m
Extensiones del panel
de la ventana
®
®
Panel de la ventana
Tornillos de las extensiones
del panel de la ventana
I
12
