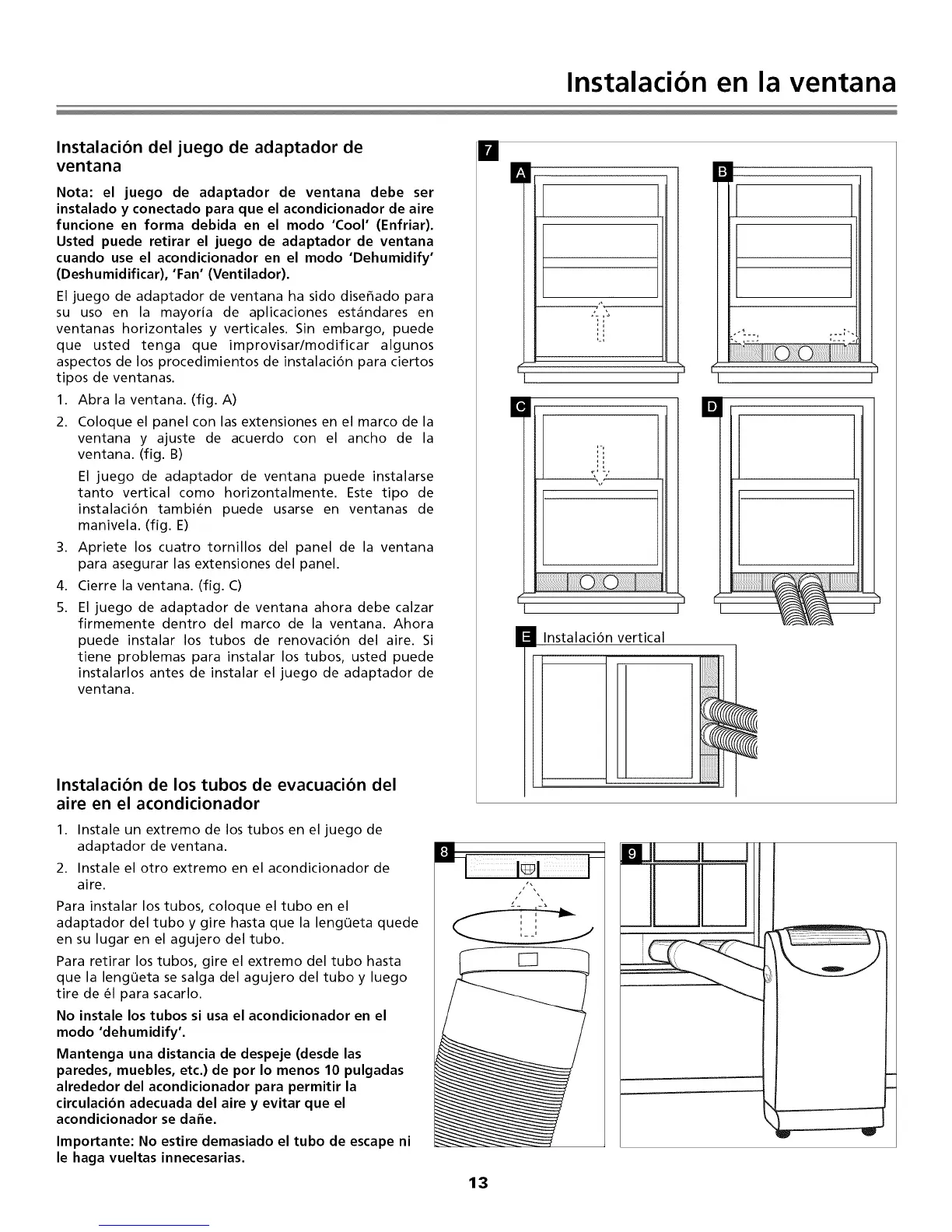

Instalacion en la ventana
Instalacion del juego de adaptador de
ventana
Nota: el juego de adaptador de ventana debe ser
instalado y conectado para que el acondicionador de aire
funcione en forma debida en el modo 'Cool' (Enfriar).
Usted puede retirar el juego de adaptador de ventana
cuando use el acondicionador en el modo 'Dehumidify'
(Deshumidificar), 'Fan' (Ventilador).
El juego de adaptador de ventana ha sido dise_ado para
su uso en la mayoria de aplicaciones est_indares en
ventanas horizontales y verticales. Sin embargo, puede
que usted tenga que improvisar/modificar algunos
aspectos de los procedimientos de instalaci6n para ciertos
tipos de ventanas.
1. Abra la ventana. (fig. A)
2. Coloque el panel con las extensiones en el marco de la
ventana y ajuste de acuerdo con el ancho de la
ventana. (fig. B)
El juego de adaptador de ventana puede instalarse
tanto vertical como horizontalmente. Este tipo de
instalaci6n tambi_n puede usarse en ventanas de
manivela. (fig. E)
3. Apriete los cuatro tornillos del panel de la ventana
para asegurar las extensiones del panel.
4. Cierre la ventana. (fig. C)
5. El juego de adaptador de ventana ahora debe calzar
firmemente dentro del marco de la ventana. Ahora
puede instalar los tubos de renovaci6n del aire. Si
tiene problemas para instalar los tubos, usted puede
instalarlos antes de instalar el juego de adaptador de
ventana.
Instalacion de los tubos de evacuacion del
aire en el acondicionador
1. Instale un extremo de los tubos en el juego de
adaptador de ventana.
2. Instale el otro extremo en el acondicionador de
aire.
Para instalar los tubos, coloque el tubo en el
adaptador del tubo y gire hasta que la leng0eta quede
en su lugar en el agujero del tubo.
Para retirar los tubos, gire el extremo del tubo hasta
que la leng0eta se salga del agujero del tubo y luego
tire de _1 para sacarlo.
No instale los tubos si usa el acondicionador en el
modo 'dehumidify'.
Mantenga una distancia de despeje (desde las
paredes, muebles, etc.) de por Io menos 10 pulgadas
alrededor del acondicionador para permitir la
circulacion adecuada del aire y evitar que el
acondicionador se da_e.
Importante: No estire demasiado el tubo de escape ni
le haga vueltas innecesarias.
m
I I
! Instalaci6n vertical
t" "
13
