12

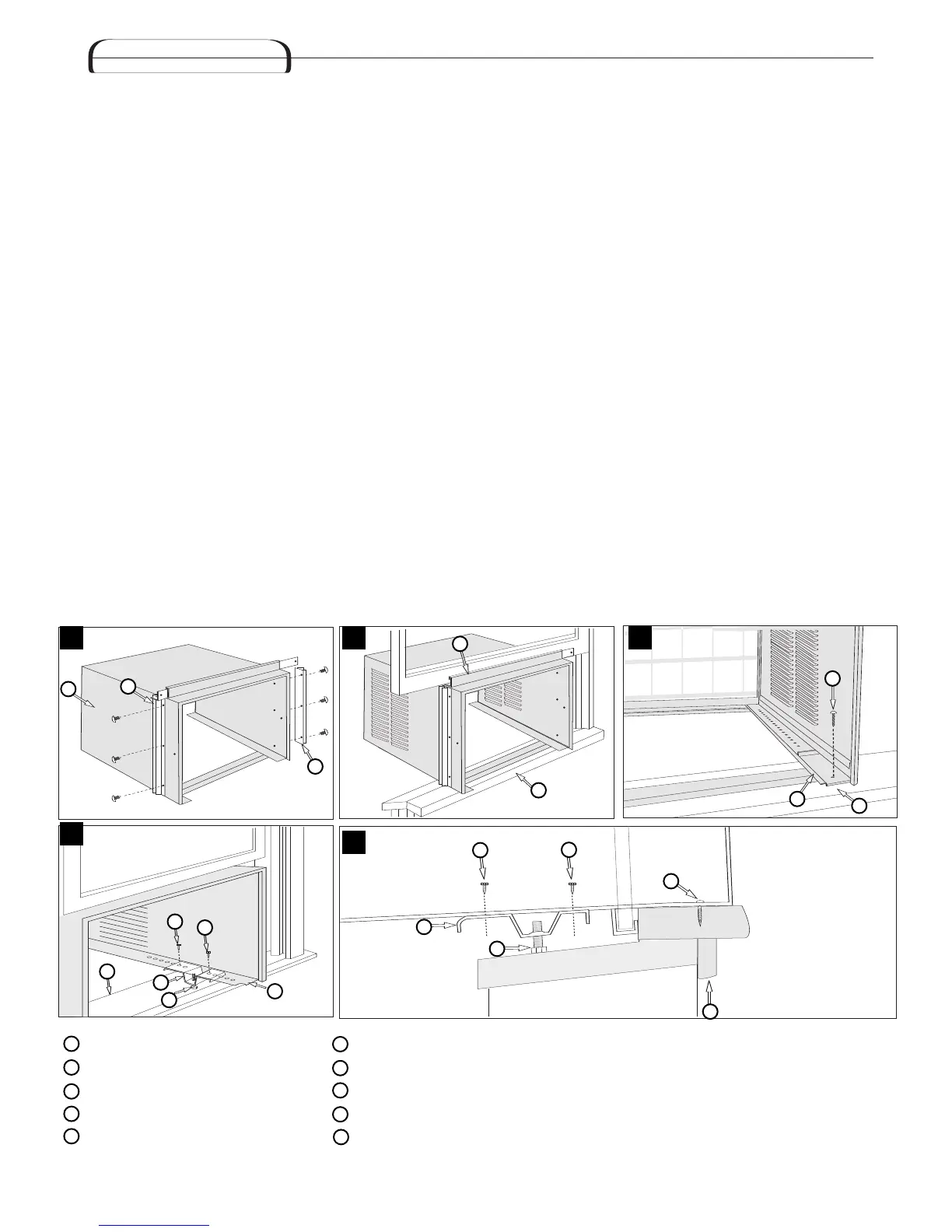

Cómo instalar el gabinete en la ventana
(montaje a ras)
1. Fije los sellos lateral del gabinete a los agujeros existentes en el
gabinete usando los seis (6) tornillos suministrados.
2. Abrir la ventana y marcar el centro del quicio de la
ventana. Colocar cuidadosamente el gabinete en la ventana y
alinear la marca del centro en la barra separadora con la marca
del centro del quicio de la ventana.
3. Cerrar la ventana hasta que toque la parte de atrás de la barra
de retención superior. No cerrar la ventana tan apretadamente
que no se puedan mover las deslizadoras. (No soltar el gabinete
hasta que el bastidor inferior de la ventana esté en su posición
final).
4. Monte el gabinete al antepecho de ventana con dos (2)
tornillos de una pulgada insertados a través de cada carril del
gabinete asegurándolos dentro del antepecho de ventana.
5. Se puede acoplar los soportes al gabinete en cualquier
dirección para lograr un máximo apoyo, dependiendo de la
profundidad de la repisa de la ventana. Coloque el soporte
nivelador con el perno nivelador debajo del gabinete y
acóplelos al gabinete con dos (2) tornillos #8. Apriete los
tornillos a través de los orificios más pequeños en el soporte. La
colocación del soporte y los tornillos en el riel del gabinete
dependerá del tamaño de la repisa de la ventana. Coloque los
soportes de tal manera que los pernos niveladores se apoyen
firmemente en la repisa de la ventana.
Cerciórese de que el gabinete mantenga una inclinación hacia
afuera. El acondicionador de aire deberá inclinarse ligeramente
hacia el exterior usando la indicación de un nivel de carpintero.
Dicha inclinación evitará que el agua entre en la habitación.
Instalación diferente al montaje a ras
Para instalar la unidad de modo que se proyecte en la habitación,
será necesario reubicar la barra de retención superior, los
selladores laterales, y la barra de separación inferior.
1. Verifique que las rejillas laterales de la parte exterior del
gabinete no queden bloqueadas al colocar la unidad en la
habitación.
2. Retire del gabinete la barra de retención superior, los
selladores laterales del gabinete y la barra separadora inferior.
Reubíquelos hasta encontrar la proyección deseada dentro de
la habitación.
3. Utilizando la barra de retención superior y los selladores
laterales del gabinete como plantillas, ubique y perfore cinco
(5) orificios de montaje de 7/32 pulgada en la parte superior
del gabinete y tres (3) en cada costado del gabinete.
4. Utilice material de sellar para llenar los orificios de la parte
superior y de los lados del gabinete que quedaron expuestos
cuando se reubicaron la barra de retención superior y los
selladores laterales del gabinete.
5.
Siga las instrucciones precedentes.
Consulte al distribuidor o importador autorizado en caso de
necesitar instrucciones para instalaciones alternativas.
SERVICIO Y
GARANTIA
S
ERVICIO
FUNCIONAMIENTO
REQUERIMIENTOS ELECTRICOS Y 
PRECAUCIONES DE SEGURIDAD
INSTALACION EN LA VENTANA

L
OCALIZACION Y 
SOLUCION DE AVERIAS
C
ONTROLES ELECTRONICOS
GARANTIA
MANTENIMIENTO
FUNCIONAMIENTO
INSTALACION EN LA VENTANA
INSTALACION EMPOTRADO 
EN LA PARED


INSTALACION EMPOTRADO 
EN LA PARED
I
NSTALACION
I
NSTALACION
INSTALACION
REQUERIMIENTOS ELECTRICOS Y 
P
RECAUCIONES DE SEGURIDAD
INSTALACION
INSTALACION
I
NSTALACION
INSTALACION
SERVICIO
L
OCALIZACION Y 
S
OLUCION DE AVERIAS
F
UNCIONAMIENTO
C
ONTROLES MECANICOS
Gabinete
Sello later
al del gabinete
Barra de retención superior
Quicio de la v
entana
Tornillo de 1 po
Borde exterior de la repisa de la v
entana
P
erno ni
velador
Soportes niveladore
T
ornillos #8
Riel del gabinete
A
E
B
C
D
D
A
B
B
C
D
E
E
F
F
F
G
G
G
H
H
H
I
I
I
I
I
J
J
J
116 117 118
119
1110
