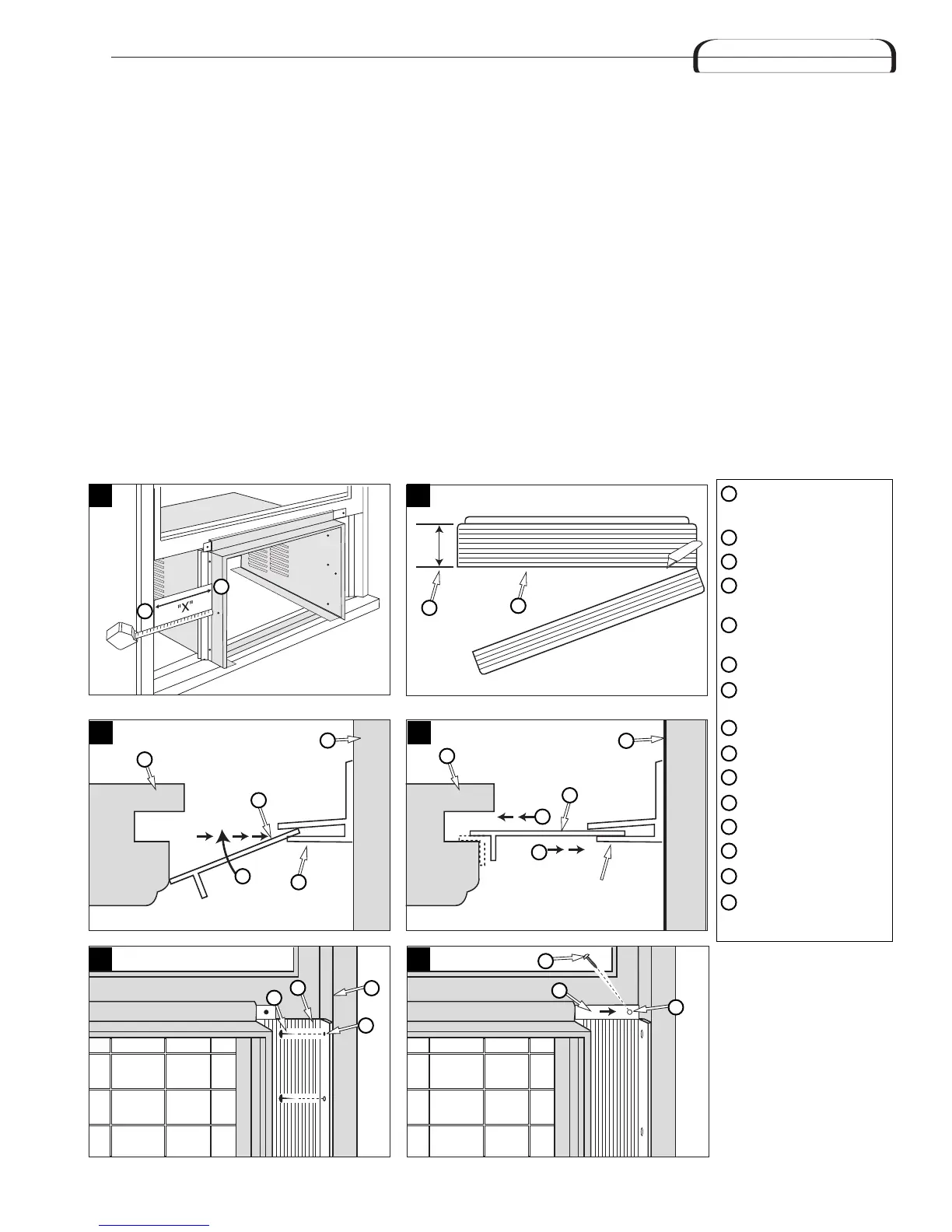

ómo instalar los paneles de llenado en la ventana
1. Medir la distancia “X” entre la cara de la moldura de tope de
la ventana y el lado del gabinete (Fig. 10).
Nota: Medir ambos lados de la unidad por separado.
2. Reste una muesca (3/16”) de la medición “X” para obtener el
ancho necesario. Utilizando un cuchillo afilado, raspe la
muesca hasta que el panel de llenado se debilite lo suficiente
para desprenderlo (Fig. 11).
3
. Insertar el borde cortado del panel de relleno en la ranura de
sellar del costado del gabinete (posición 1). Dejar un pequeño
e
spacio en la base de la ranura de sellar del costado del
gabinete (Fig. 12).
Rotar el panel de relleno hacia atrás en el marco de la ventana
hasta que el quicio de la ventana quede despejado. Empujar
el panel de relleno hacia abajo contra el alféizar de la ventana
(posición 2) (Fig. 13).
Deslizar el panel de relleno sacándolo del gabinete del
acondicionador de aire hasta que el reborde del panel de
relleno haga contacto con la moldura de tope de la ventana
(posición 3) (Fig.13).
4. Unir el panel de relleno a la cara de la moldura de tope de la
v
entana clavando tachuelas de tapicero en los orificios del
reborde del panel de relleno (Fig. 14).
5. Sacar las deslizadoras hasta que hagan contacto con la cara de
la moldura de tope de la ventana (Fig. 15).
6. Tirar hacia abajo el bastidor inferior de la ventana y trabarlo
en su lugar instalando un tornillo de una pulgada de largo por
el orificio de la deslizadora en el bastidor de la ventana (Fig.
16).
Cómo instalar el chasis en el gabinete
1. Deslice el chasis en el gabinete e inserte el cordõn de
alimentación en la muesca del gabinete. Cerciórese de que la
parte delantera del chasis esté al mismo nivel de la parte
delantera del gabinete (Fig. 17).
2. Vuelva a colocar el panel frontal y los tornillos de
a
coplamiento.
3. Corte el largo correcto del sellador de espuma de plástico e
insértelo entre el bastidor de ventana superior e inferior (Fig.
18).
4. Usar el sellador proveído para llenar pequeñas aberturas.
A
A
B
B
C
C
C
C
C
D
D
E
E
F
F
F
G
G
G
G
H
H
I
I
J
J
K
K
L
L
M
N
N
O
O
M
11
Cara de la moldura de
tope de la ventana
Lado del gabinete
Panel de relleno
“X” menos una ranura
(3/16 pulgada)
Sello lateral del
gabinete
Gabinete
Moldura de tope de la
ventana
Posición 1
Posición 2
Posición 3
Orificios en el reborde
Tachuela de tapicero
Orificio en deslizadora
Deslizadora
T
ornillo de una pulgada
de largo
