Fender Passport Event - Master Volume

33
POL SKI

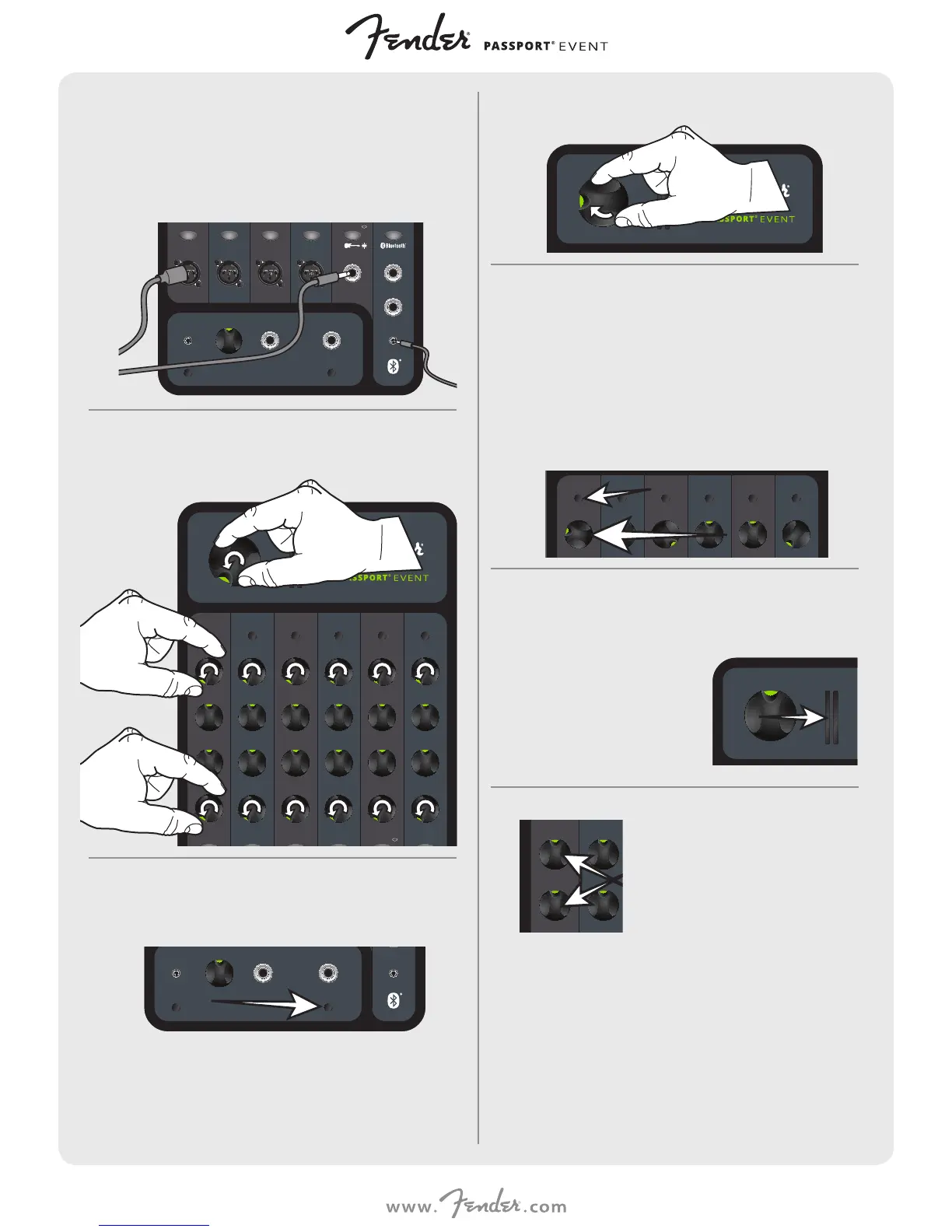

5. Podłącz mikrofony, instrumenty i inne źródła dźwięku
do osobnych kanałów za pomocą odpowiednich prze-
wodów. Kanały mono z lewej strony są przeznaczone dla
źródeł monofonicznych, takich jak mikrofony, natomiast
kanał stereo z prawej strony dla źródeł stereo/mono,
takich jak odtwarzacze CD, MP3, keyboardy i inne lin-
iowe urządzenia audio.
1 2 3 4 5 6/7
VOLUME VOLUME VOLUME VOLUME VOLUME VOLUME
TREBLE TREBLE TREBLE TREBLE TREBLE TREBLE
BASS BASS BASS BASS BASS BASS
REVERB REVERB REVERB REVERB REVERB REVERB
INPUT INPUT INPUT INPUT
INPUT
STEREO INPUT
RIGHT INPUT
L/MONO INPUT
PHONES
OUT
MONO
OUT
LEVEL
SUB OUT
LINE PAIRPAD PAD PAD PAD
POWERPROTECT
MASTER VOLUME
OUTPUT
T
6. Aby rozpocząć, skręć całkowicie potencjometr MASTER
VOLUME oraz potencjometry VOLUME i REVERB wszyst-
kich kanałów.
1 2 3 4 5 6/7
VOLUME VOLUME VOLUME VOLUME VOLUME VOLUME
TREBLE TREBLE TREBLE TREBLE TREBLE TREBLE
BASS BASS BASS BASS BASS BASS
REVERB REVERB REVERB REVERB REVERB REVERB
INPUT INPUT INPUT INPUT
INPUT
STEREO INPUT
RIGHT INPUT
L/MONO INPUT
PHONES
OUT
MONO
OUT
LEVEL
SUB OUT
LINE PAIRPAD PAD PAD PAD
POWERPROTECT
MASTER VOLUME
OUTPUT
7. Włącz wszystkie urządzenia podłączone do Passport,
następnie włącz Passport. Kontrolka zasilania powinna
zaświecić się na zielono (na chwilę zaświeci się również
kontrolka Protect).
1 2 3 4 5 6/7
VOLUME VOLUME VOLUME VOLUME VOLUME VOLUME
TREBLE TREBLE TREBLE TREBLE TREBLE TREBLE
BASS BASS BASS BASS BASS BASS
REVERB REVERB REVERB REVERB REVERB REVERB
INPUT INPUT INPUT INPUT
INPUT
STEREO INPUT
RIGHT INPUT
L/MONO INPUT
PHONES
OUT
MONO
OUT
LEVEL
SUB OUT
LINE PAIRPAD PAD PAD PAD
POWERPROTECT
MASTER VOLUME
OUTPUT
8. Odkręć potencjometr MASTER VOLUME na 1/4 głośności.
1 2 3 4 5 6/7
VOLUME VOLUME VOLUME VOLUME VOLUME VOLUME
TREBLE TREBLE TREBLE TREBLE TREBLE TREBLE
BASS BASS BASS BASS BASS BASS
REVERB REVERB REVERB REVERB REVERB REVERB
INPUT INPUT INPUT INPUT
INPUT
STEREO INPUT
RIGHT INPUT
L/MONO INPUT
PHONES
OUT
MONO
OUT
LEVEL
SUB OUT
LINE PAIRPAD PAD PAD PAD
POWERPROTECT
MASTER VOLUME
OUTPUT
9. Podłącz mikrofon (lub inne źródło), zacznij z niego
korzystać i powoli podkręcaj głośność danego kanału.
Zwróć uwagę na kontrolkę sygnału nad potencjome-
trem VOLUME. Świeci się na zielono, gdy siła sygnału
jest mała, na żółto, gdy sygnał jest silny i na czerwono,
gdy zachodzi obcinanie (zniekształcenie) z powodu zbyt
silnego sygnału. Dla najlepszych rezultatów ustaw pozi-
om potencjometrów VOLUME i TONE tak, by kontrolka
świeciła się na żółto lub na zielono. Jeżeli kontrolka
świeci się na czerwono, skręć potencjometr VOLUME lub
TONE. Jeżeli to nic nie da, wciśnij przycisk PAD.
REVERB 2
REVERB 1
LR
1 234
5
678/USB
TONE
VOLUME REVERB
TONE TIME
SELECT
LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL
HIGH
LOW
REVERB
HIGH
LOW
REVERB
HIGH
LOW
REVERB
HIGH
LOW
REVERB
HIGH
LOW
REVERB
HIGH
LOW
REVERB
HIGH
LOW
REVERB
HIGH
LOW
REVERB
STEREO
OUT
PADPAD PA DPAD
STEREO
L / MONO
RIGHT
STEREO
LINE
MIC
PADPAD
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
RIGHT
L / MONO
SUB OUT
PRE OUT/POWER AMP IN
PHANTOM POWER
LEVEL
LEFT RIGHT
POWER PROTECT
USB
1 2 3 4 5 6/7
VOLUME VOLUME VOLUME VOLUME VOLUME VOLUME
TREBLE TREBLE TREBLE TREBLE TREBLE TREBLE
BASS BASS BASS BASS BASS BASS
REVERB REVERB REVERB REVERB REVERB REVERB
INPUT INPUT INPUT INPUT
INPUT
STEREO INPUT
RIGHT INPUT
L/MONO INPUT
PHONES
OUT
MONO
OUT
LEVEL
SUB OUT
LINE PAIRPAD PAD PAD PAD
POWERPROTECT
MASTER VOLUME
OUTPUT
10. W ten sam sposób ustaw poziomy pozostałych kanałów.
Przy użyciu potencjometrów VOLUME wyreguluj
głośność i znajdź odpowiedni balans, za pomocą potenc-
jometru MASTER VOLUME dostosuj poziom całości.
Potencjometr MASTER
VOLUME posiada wskaźnik
poziomu sygnału. Jeżeli zac-
znie dochodzić do czerwone-
go pola, skręć potencjometr
MASTER VOLUME.
11. Na początek ustaw potencjometry (TREBLE, BASS) w
położeniu środkowym. Przy takim
ustawieniu korekcja dźwięku jest
zerowa. Poeksperymentuj, kręcąc
potencjometrami TONE, aby znaleźć
odpowiadające Ci brzmienie. Jeśli
jest taka możliwość, poproś, by ktoś
trzeci ustawił się w każdym rogu
pomieszczenia i sprawdził, czy
ustawienia i położenie głośników gwarantują wyraźne i
równomierne pokrycie.
Podstawowa konfiguracja jest tym samym zakończona!
Na kolejnych stronach znajdują się szczegółowe infor-
macje na temat poszczególnych funkcji i możliwości
Fender Passport Event.
