Fender Rumble 150 - Diagrama de Bloques; Especificaciones Técnicas

fender.com
fender.com
13
13
Especificaciones técnicas
Especificaciones técnicas

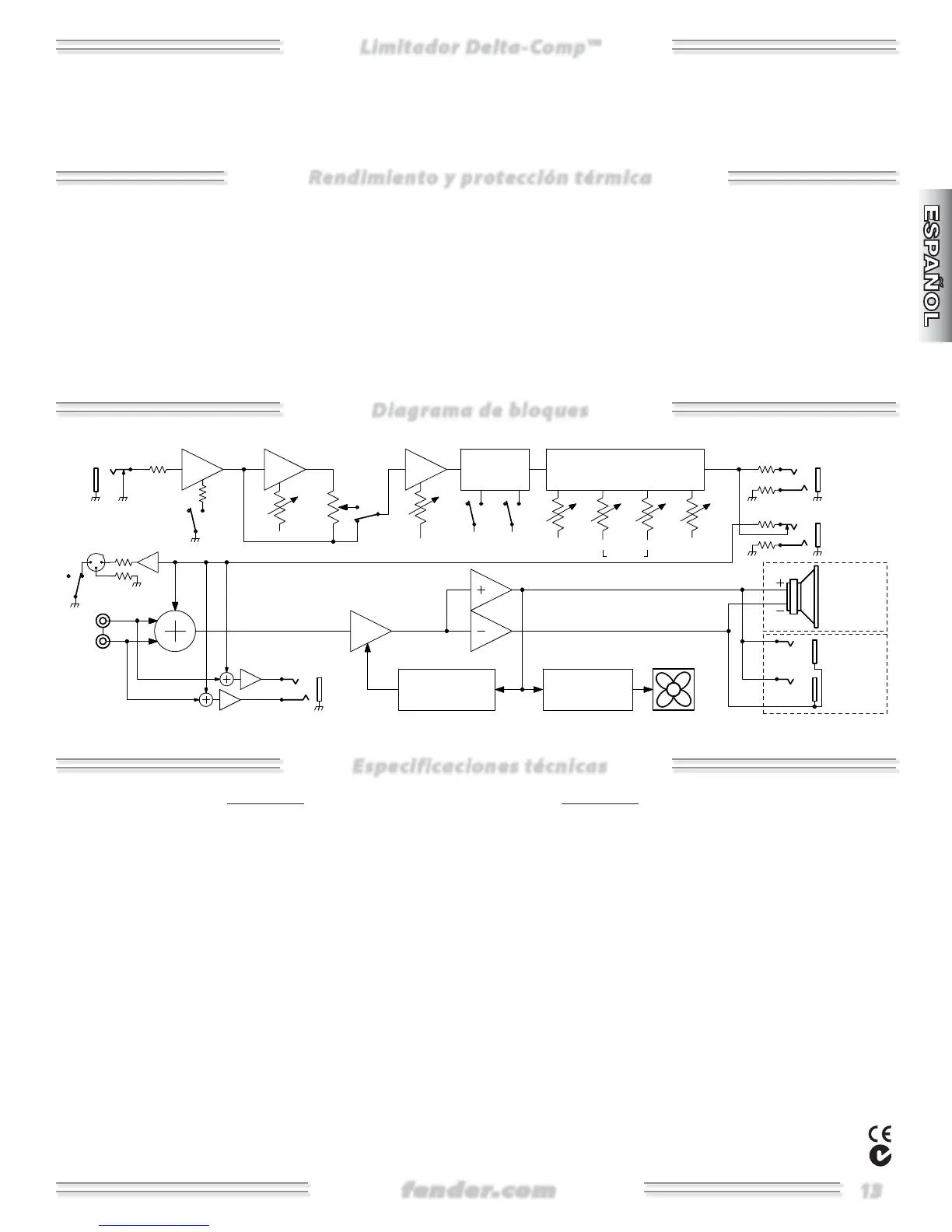

Diagrama de bloques
Diagrama de bloques
Los amplificadores de bajo Rumble están equipados con el
limitador Delta-Comp de Fender para reducir al mínimo la
distorsión de la etapa de potencia y aumentar el sustain. El
ajustar muy alto el control VOLUME o tocar al máximo con
bajos activos puede dar lugar a un sonido muy comprimido
con un elevado sustain. Utilice el interruptor –6dB o ajuste el
control VOLUME más bajo para un sonido menos comprimido,
con mayor rango dinámico y una mayor sensibilidad al tacto.
Los amplificadores de bajo Rumble están equipados con
sistemas de refrigeración por ventilador de velocidad
variable
y desconexión de seguridad en caso de recalentamiento.
El ventilador se pondrá en marcha a una velocidad baja
que irá aumentando conforme más se caliente la unidad.
Deje al menos un espacio de 15 cm entre las ranuras de
ventilación de este aparato y cualquier unidad circundante. Si
las ranuras se bloquean o si usa el amplificador en un entorno
excesivamente caliente, la unidad puede llegar a recalentarse
y apagarse, lo que producirá una anulación temporal del
altavoz, aunque el piloto power seguirá encendido. En unas
condiciones de calor extremo, es posible que la desconexión
por protección térmica anule el altavoz y que el piloto power
también se apague. En cualquiera de los dos casos, deje la
unidad encendida (para que los ventiladores sigan en marcha
y la refrigeren) durante varios minutos hasta que se enfríe.
Cuando la temperatura vuelva a ser segura, el amplificador
volverá a activarse automáticamente.
Limitador Delta-Comp™
Limitador Delta-Comp™
Rendimiento y protección térmica
Rendimiento y protección térmica
MODELO: Rumble 150 Rumble 350
CONSUMO: 400 W máximo / 200 W típico 950 W máximo / 450 W típico
IMPEDANCIA DE ENTRADA: 1 M (entrada) / 10 k (entrada auxiliar) 1 M (entrada) / 10 k (entrada auxiliar)
SENSIBILIDAD DE ENTRADA: 40 mVrms (entrada) / 300 mVrms
(entrada auxiliar, ambos canales con señal) 40 mVrms (entrada) / 300 mVrms (entrada auxiliar, ambos canales con señal)
(Para potencia máxima a 100 Hz, con Volume en "10" y controles de tono en "0")
CONTROLES DE TONO: BASS: ±15 dB @ 80 Hz BASS: ±15 dB @ 80 Hz
LOW-MID: ±12 dB @ 400 Hz LEVEL: ±15 dB @ "Frequency" (frecuencia: 150 Hz - 1.5 Hz)
HIGH-MID: ±12 dB @ 1.2 kHz TREBLE: ±15 dB @ 10 kHz
TREBLE: ±15 dB @ 10 kHz
FILTRO SHAPE: PUNCH: +7 dB @ 170 Hz, –12 dB @ 50 Hz PUNCH: +7 dB @ 170 Hz, –12 dB @ 50 Hz
SCOOP: +2 dB @ 125 Hz, –13 dB @ 650 Hz, +2.5 dB @ 8 kHz SCOOP: +2 dB @ 125 Hz, –13 dB @ 650 Hz, +2.5 dB @ 8 kHz
IMPEDANCIAS FX LOOP: SEND: 1 k (balanceado) SEND: 1 k (balanceado)
RETURN: 18 k (balanceado) RETURN: 18 k (balanceado)
SALIDA DE LINEA:
IMPEDANCIA SALIDA: 3.3 k (balanceado) IMPEDANCIA SALIDA: 3.3 k (balanceado)
SALIDA MAXIMA: +8.75 dBU (a 600 ) SALIDA MAXIMA: +8.75 dBU (a 600 )
SALIDA DE ETAPA DE POTENCIA:
160 W a 4  @ < 0.1 % THD, 100 Hz 370 W a 4  @ < 0.1 % THD, 100 Hz
SALIDA DE AURICULARES: 280 mW a 32 /canal 280 mW a 32 /canal
ALTAVOCES: Uno de 15" y diseño especial - 4 , Dos de 10" y diseño especial - 8  cada uno
Tweeter piezo Tweeter piezo
Estas especificaciones están sujetas a cambios sin previo aviso. Para más información visite nuestra web www.fender.com.
0,'5$1*(
)$1
KHDGRQO\
FRPERRQO\
3$5$//(/
2873876
63($.(5
$03/,),(5
)$1&21752/
9$5,$%/(63(('
/,1(287
*1'/,)7
);5(7851
5XPEOH6KRZQ
G%
3+21(6
+($'
67(5(2+($'3+21(
63($.(56
32:(5$03/,),(5
70
'(/7$&203/,0,7(5
&/,3'(7(&7,21
32:(5$03/,),(5
$8;,1
);6(1'
)5(48(1&< 75(%/(/(9(/%$66
(48$/,=$7,21
$&7,9(
6&223381&+
),/7(56
92,&,1*
92/80(
(1$%/(%/(1'
*$,1
29(5'5,9(
,1387


