22

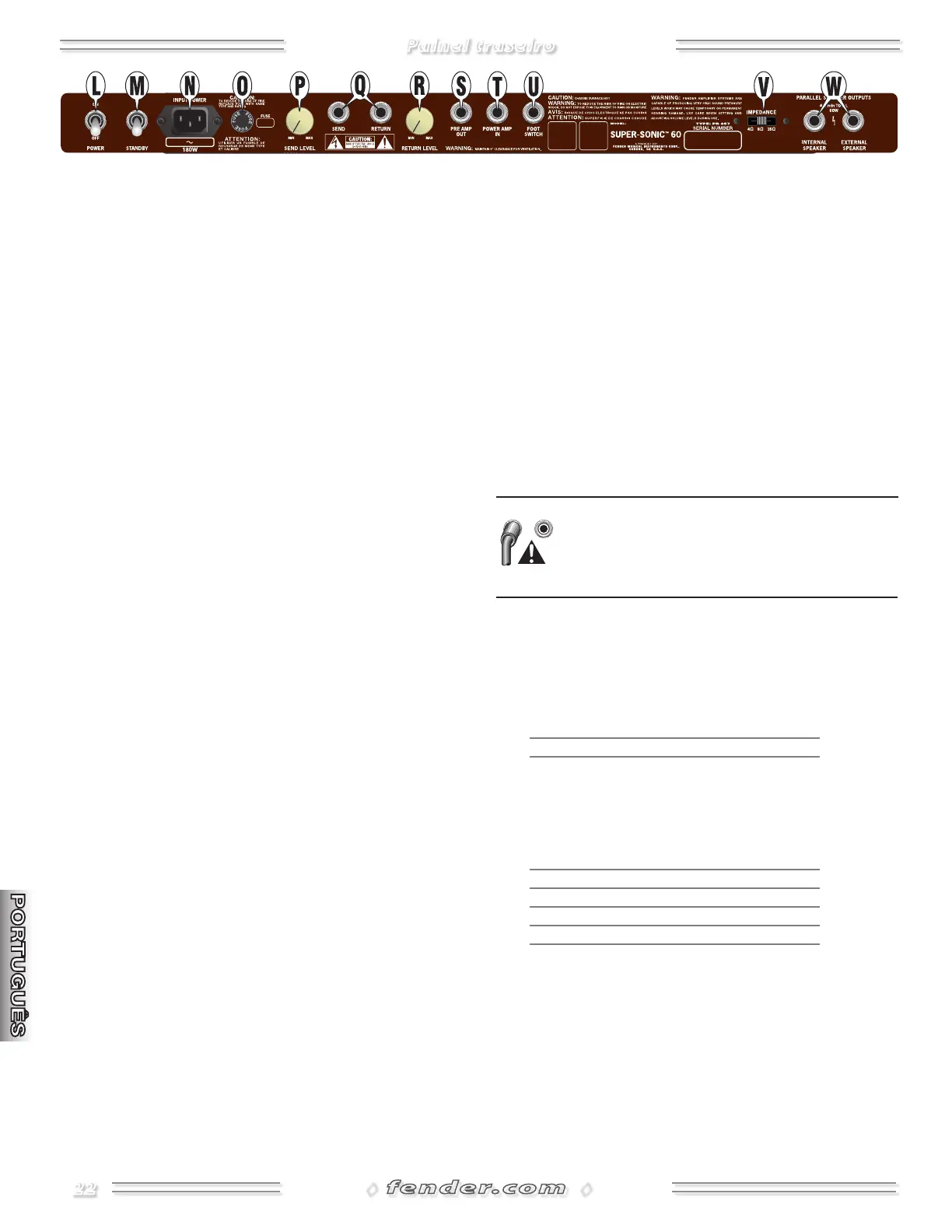

Painel traseiro
L. POWER Liga e desliga o amplificador. Você pode estender a
vida das válvulas do amplificador ao manter o botão STANDY
{M} abaixado nos primeiros segundos em que o power esti-
ver ON.
M. STANDBY—No modo standby, as saídas do amplificador ficam
desabilitadas, mas a força é enviada aos filamentos das vál-
vulas, mantendo-os quentes. DICA: Use STANDBY ao invés de
desligar a força durante intervalos curtos para estender a vida
das válvulas e evitar demora no aquecimento quando voltar a
tocar.
N. IEC POWER INPUT SOCKET Conecte a uma saída aterrada,
usando o cabo de energia elétrica fornecido, de acordo com a
voltagem e freqüência especificadas no painel traseiro de seu
amplificador.
O. FUSE Protege o amplificador contra quedas de energia.
Somente substitua um fusível queimado por outro do tipo
e das características especificados no painel traseiro de seu
amplificador.
P. SEND LEVEL Ajusta o nível de saída do conector SEND {Q}.
Use para acomodar a sensibilidade de entrada do seu dispositi-
vo de efeitos externo.
Q. SEND / RETURN Conectores de loops de efeito. Conecte
SEND à entrada de seu dispositivo de efeitos e RETURN à saída
de efeitos. DICA: O botão FX do pedal pode funcionar como
controle de aumento de volume mesmo sem efeitos no loop.
Simplesmente conecte SEND ao RETURN como um cabo de
guitarra e, então, ajuste o SEND LEVEL {P} e RETURN LEVEL {R}
para o nível de aumento de volume desejado
R. RETURN LEVEL Ajusta o nível de entrada do conector
RETURN {Q} no amplificador de força. Use para igualar o nível
do volume do amplificador quando os efeitos estiverem desli-
gados ou para configurar um nível de volume alternativo sele-
cionado pelo pedal.
S. PRE AMP OUT—Saída não-balanceada de nível de linha (inclui
Reverb na versão combo) apropriada para conexões com equi-
pamento de gravação e sistemas de som. NOTA: Você pode
conectar este conector ao POWER AMP IN em um segundo
amplificador para uma configuração dupla na qual você pode-
rá controlar ambas as unidades usando o painel de controle do
amplificador primário.
T. POWER AMP IN— Uma entrada direta para o amplificador de
força. O circuito do preamp é automaticamente desconectado
do amplificador de força quando um plugue é inserido neste
conector. Muito útil ao usar o Super-Sonic como um amplifi-
cador de extensão. Conecte este conector ao PREAMP OUT de
outro amplificador.
U. FOOTSWITCH Conecte o pedal de botões incluso para
habilitar a seleção remota de Amp Voicing {C}, Canal {E} e
Bypass de Loops de Efeito. Estes botões {C e E} ficam desabilita-
dos no painel frontal quando o pedal estiver conectado.
V. IMPEDANCE SELECTOR —(somente na versão cabeçote)
—Selecione a saída de impedância do alto-falante que se igua-
le à carga de impedância total da configuração do alto-falante
que escolher, seguindo as informações da tabela abaixo {W}.
W. MAIN SPEAKER / EXTENSION SPEAKER
Um alto-falante deve SEMPRE estar plugado ao conector MAIN
SPKR quando o amplificador Super Sonic estiver ligado, ou
poderá haver danos. Desligue o amplificador ou coloque-o
em modo STANDBY enquanto trocar as configurações de
conexão ou de impedância dos alto-falantes.
• (Combo amp— Mantenha um alto-falante interno conecta-
do ao conector MAIN SPKR para operações normais. Plugue
um alto-falante de extensão de Ω no conector EXT SPKR e o
amplificador combo Super Sonic , automaticamente, se alte-
rará para suportar uma carga de Ω.
SPKR SPKR AUTO CONFIG
PRINCIPAL EXT IMPEDÂNCIA
Ω + Nenhum = Ω
Ω + Ω = Ω
• (HEaD amps—Connect your speaker enclosures then set the
IMPEDANCE SELECTOR {V} according to the table below.
SPKR SPKR CONFIG
PRINCIPAL EXT IMPEDÂNCIA
Ω + Nenhum = Ω
Ω + Ω = Ω
Ω + Nenhum = Ω
Ω + Ω = Ω
Ω + Nenhum = Ω
