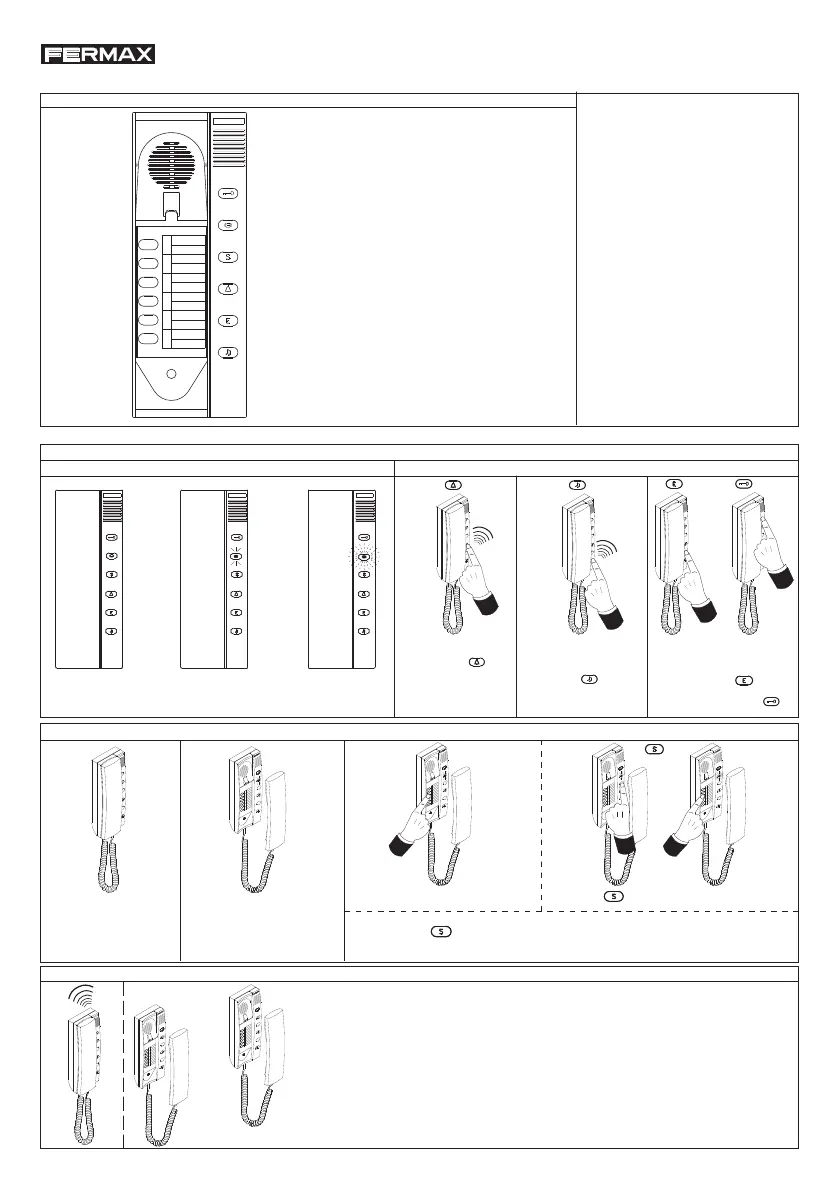

Fermax 9022 - Page 10

KIT ÁUDIO BUS DE VÁRIAS LINHAS Ref. 9022
PULSADOR ABREPUERTAS
LED INDICADOR
* APAGADO: reposo.
* ENCENDIDO: línea ocupada.
* INTERMITENTE: indicaciones varias
PULSADOR LLAMADA A CONSERJE
1
2
3
4
5
6
PULSADORES
LLAMADA
A TELEFONOS
PULSADOR LLAMADA
A TELÉFONOS SECUNDARIOS
PULSADOR CONEXION / DESCONEXION
DE LLAMADAS EXTERIORES
PULSADOR CONEXION CON EXTERIOR
( PLACA DE CALLE )
ABRIR a PORTA sem
levantar o telefone
Premir a tecla para comu-
nicar com a placa de rua e, em
seguida, a tecla .
* Ao digitar um número de telefone, o LED indicador apaga-se.
* Depois de premir , o LED acende-se intermitentemente durante 5 segundos, pedindo que se
pressione o botão seguinte.
* Se após 40 segundos não se tiver atendido a chamada, o sistema passará para repouso.
FUNCIONAMENTO EM REPOUSO (O telefone deve permanecer pousado).
DESCRIÇÃO DOS COMANDOS
S
E
1
2
3
4
5
6
E
S
1
2
3
4
5
6
E
S
O telefone chamado emitirá um som de chamada.
Uma vez estabelecida a comunicação entre ambos os telefones, a linha interna fica ocupada (comunicação
secreta). O LED indicador estará aceso em todos os telefones, menos nos que estão em comunicação.
* Se após 40 segundos não se tiver levantado o outro telefone, o sistema passará para repouso.
* O tempo máximo de conversação é limitado a 4 minutos ou até que se pouse um dos telefones.
* Se um dos telefones ficar levantado, o LED permanecerá aceso para o lembrar.
* Se se ligar para um telefone levantado, o áudio é ligado, sem que se produza o som de chamada.
* Se, enquanto se estiver em comunicação interna, surgir uma chamada externa, ouvir-se-á um leve som
de chamada no auscultador.
INDICAÇÕES FUNÇÕES
LED APAGADO
Linha interna livre
LED ACESO
Linha interna ocupada
LED INTERMITENTE
O telefone tem as
chamadas externas
desligadas.
S
E
S
E
+
LIGAR ao PORTEIRO
Premir a tecla
A resposta da Portaria, se
existir (MDS), é
monitorizada com um
«bip».
LIGAR / DESLIGAR a
chamada externa
Premir a tecla alternada-
mente para ligar/desligar a
chamada.
S
E
bip
S
E
bip
ATENDER CHAMADA INTERNA
S
E
1
2
3
4
5
6
E
S
1
2
3
4
5
6
S
E
Verificar se a linha interna
não está ocupada (LED indi-
cador apagado).
Para efectuar uma comunicação,
levantar o braço do telefone. O
LED indicador acende-se.
Marcar directamente o número de
telefone «principal».
1
2
3
4
5
6
S
E
1
2
3
4
5
6
S
E
REALIZAR CHAMADA INTERNA
Lembre-se de que deve programar
os telefones conforme se explica na
página seguinte na «SEQUÊNCIA DE
PROGRAMAÇÃO».
Admitem-se até 12 extensões por
vivenda, 6 «principais» e 6
«secundárias».
As comunicações são sempre secre-
tas. Só podem estar
simultaneamente em comunicação a
placa de rua e um telefone ou dois
telefones internos.
Os sons de chamada são diferentes
conforme a sua procedência, interna
ou externa.
É possível restringir as comunicações
entre telefones secundários, ou seja,
não podem realizar-se chamadas
entre eles.
2º Número de
telef. secundário
1º
Telefone Ref. 8084 para instalações com comunicação
interna e comunicação com a placa de rua. Utiliza-se o
Comutador Ref. 9017.
Cod.94838 V04_14
BOTÃO DE TRINCO
BOTÃO PARA LIGAR / DESLIGAR
CHAMADAS EXTERNAS
BOTÃO DE LIGAÇÃO AO EXTERIOR
(PLACA DE RUA)
BOTÃO DE CHAMADA AO PORTEIRO
BOTÃO DE CHAMADA
A TELEFONES SECUNDÁRIOS
LED INDICADOR
* APAGADO: em repouso
* ACESO: linha ocupada
* INTERMITENTE: várias indicações
BOTÕES DE
CHAMADA
A TELEFONES
Marcar + o número de telefone «secundário»..
