KIT AUDIO BUS MULTILINEAS Ref. 9022
PULSADOR ABREPUERTAS
LED INDICADOR
* APAGADO: reposo.
* ENCENDIDO: línea ocupada.
* INTERMITENTE: indicaciones varias
PULSADOR LLAMADA A CONSERJE
1
2
3
4
5
6
PULSADORES
LLAMADA
A TELEFONOS
PULSADOR LLAMADA
A TELÉFONOS SECUNDARIOS
PULSADOR CONEXION / DESCONEXION
DE LLAMADAS EXTERIORES
PULSADOR CONEXION CON EXTERIOR
( PLACA DE CALLE )
ABRIR la PUERTA sin
descolgar
Pulsar la tecla
para co-
municar con la placa de calle y
a continuación la tecla
.
* Al pulsar un número de teléfono el led indicador se apaga.
* Después de pulsar el led lucirá intermitentemente durante 5 segundos, reclamando la
siguiente pulsación.
* Si transcurridos 40 segundos no se ha atendido la llamada, el sistema pasará a reposo.
Marcar + el número de teléfono «secundario».
FUNCIONAMIENTO EN REPOSO (El teléfono debe permanecer colgado).

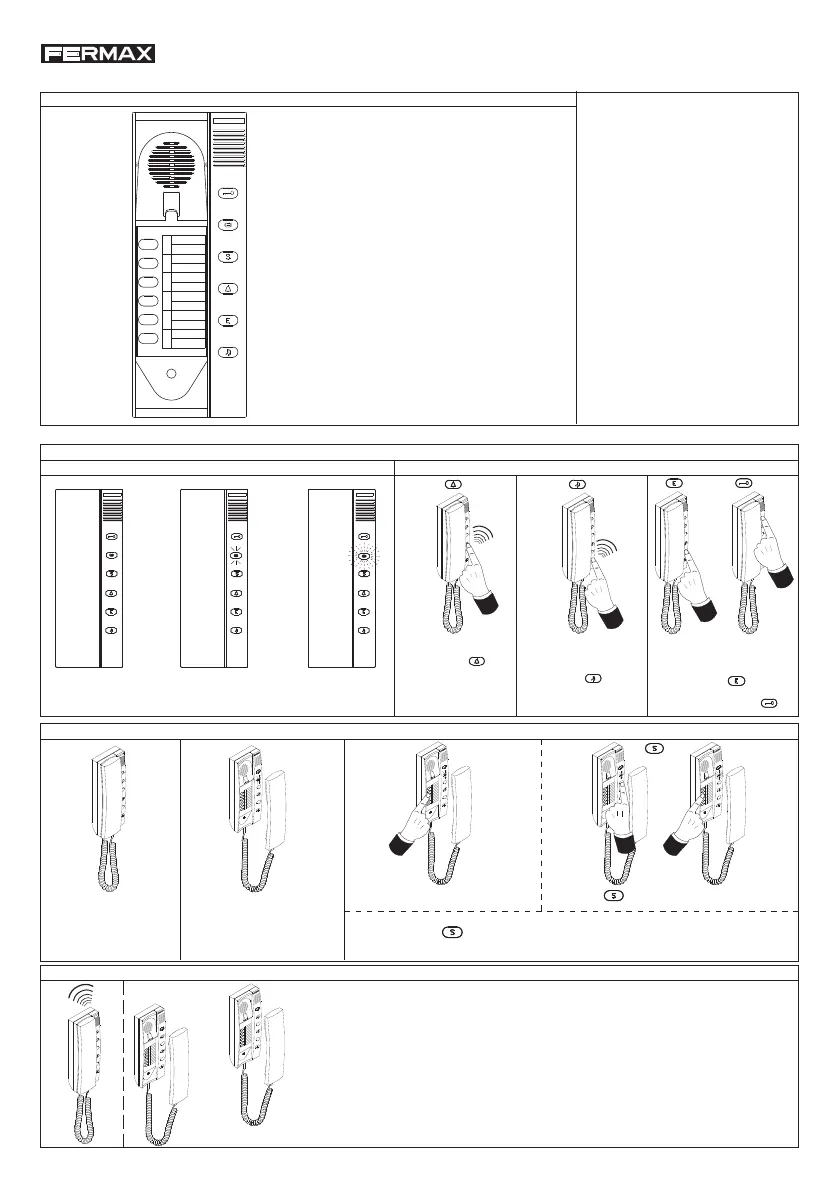

DESCRIPCION DE LOS CONTROLES
S
E
1
2
3
4
5
6
E
S
1
2
3
4
5
6
E
S
El teléfono llamado emitirá un tono de llamada. Una vez establecida la comunicación entre ambos teléfonos, la línea
interna queda ocupada (secreto de comunicación). El led indicador estará en todos los teléfonos encendido, menos
en los que están en comunicación.
* Si transcurridos 40 segundos no se ha descolgado el otro teléfono, el sistema pasará a reposo.
* El tiempo máximo de conversación está limitado a 4 minutos o hasta que se cuelgue uno de los teléfonos.
* Si alguno de los teléfonos se queda descolgado, el led permanecerá encendido como recordatorio.
* La llamada a un teléfono descolgado conecta el audio sin producir tono de llamada.
* Si mientras se está en comunicación interna se produce una llamada externa, se oirá un leve tono de
llamada en el auricular.
INDICACIONES FUNCIONES
LED APAGADO
Línea interior libre
LED ENCENDIDO
Línea interior ocupada
LED INTERMITENTE
El teléfono tiene des-
conectada la llamada
exterior.
S
E
S
E
+
LLAMAR al CONSERJE
Pulsar la tecla
La respuesta de la Con-
serjería, si existe (MDS),
se monitoriza con un
«bip».
CONECTAR / DESCONECTAR
llamada exterior
Pulsar la tecla alternati-
vamente para conectar/des-
conectar la llamada.
S
E
bip
S
E
bip
ATENDER LLAMADA INTERIOR
S
E
1
2
3
4
5
6
E
S
1
2
3
4
5
6
S
E
Comprobar que la línea in-
terna no está ocupada (el
led indicador apagado).
Para realizar una comunicación
descolgar el brazo del teléfo-
no. El led indicador se encien-
de.
Marcar directamente el número de
teléfono «principal».
1
2
3
4
5
6
S
E
1
2
3
4
5
6
S
E
REALIZAR LLAMADA INTERIOR
Recuerde que debe programar los te-
léfonos, tal y como se explica en la pá-
gina siguiente en la «SECUENCIA DE
PROGRAMACION».
Se permiten hasta 12 extensiones por
vivienda, 6 «principales» y 6 «secun-
darios».
Las comunicaciones son siempre
secretas. Solo podrán estar en comu-
nicación la placa de calle y un teléfo-
no o dos teléfonos interiores de for-
ma simultánea.
Los tonos de llamada son distintos
según su procedencia, interior o ex-
terior.
Es posible restringir las comunica-
ciones entre teléfonos secundarios,
es decir que no puedan realizarse lla-
madas entre ellos.
2º Número de
teléf. secundario
1º
Teléfono Ref. 8084 para instalaciones con comunicación
interior y comunicación con placa de calle. Se utilizará el
Cambiador Ref. 9017.
