Fermax DUOX Video Direct Outdoor Panel

Pag 83
ON
B
D
A
C
E
F
PL
Nº
SB
BK
EG
Nº
TYPE
BK
DL1
CN9 TAMPER
CN1
PACK
EXTENSION
ALIMENTACION
POWER SUPPLY
18 Vdc
-+
JP1
JP2
-
BS
S
C
NCNO
B
B
+
GND
P2
EXIT
ONE
TO
ONE
CT
+
2
1
ADAPTOR
LINE
LEDS
JP2
JP1
C
OFF
OFF
ON
VIDEO
DUOX
AMPLIFIER
AMPLIFICADOR
CN2
C
NC
NO
MIC
AUDIO
LANGUAGE
IDIOMA
BUS
CN3
VERSION :
18Vdc
P1
SW1
CN9
CN1
SW1 PROG
CN1
CN1
CN1
ENTRADA/INPUT
ARRIVÉE/EINTRITT
UP
SALIDA/OUTPUT
SORTIE/AUSGANG
CN2
MÓDULO TECLADO
KEYPAD MODULE
MODULE CLAVIER
TASTATURMODUL
Amplificador Cityline
PUT
NTRITT
CN1
CN1

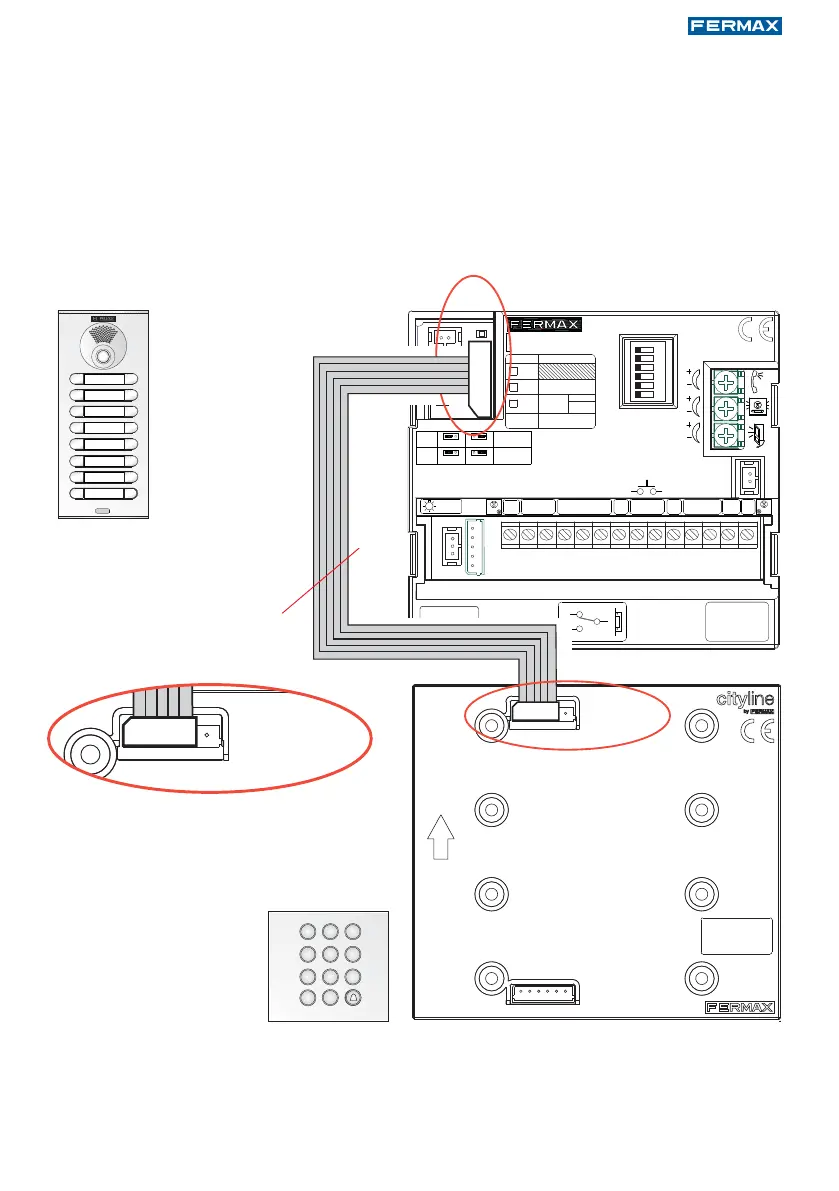

Realizar os passos seguintes:
1.º Com a alimentação desligada, separar o módulo de extensão de chamadas (apenas
o cabo de 5 vias, que está ligado a CN1 no amplificador).
2.º Utilizar o cabo de 5 vias para ligar o teclado conforme indicado no esquema.
3.º Ligar novamente a alimentação. Já se podem programar os parâmetros necessários
mediante o teclado.
4.º Antes de proceder às operações de desligar o teclado e ligar novamente o módulo de
extensão de chamadas, cortar a alimentação.
987
654
321
A
B
0
Cabo de 5 vias (pode-se
usar o do módulo de
extensão de chamadas)
Pormenor: ligar o cabo de 5 vias ao
teclado (CN1) tal como se indica no
esquema (o pin da direita fica livre).
NOTA:
- Nas placas Cityline (perfil contínuo), se for preciso ligar o teclado, dado que o
conector do amplificador (CN1) para o «Módulo de extensão de chamadas» é de 5
vias e o teclado é de 6 vias, é necessário fazer a ligação por meio de um cabo de
5 vias ligado ao teclado da via 1 à 5.
