Fermax MEMORY 4+N LOFT COMPACT - Installation Et Connexions

Pag 32
INSTALLATION ET CONNEXIONS
DémontageMontage
1
2

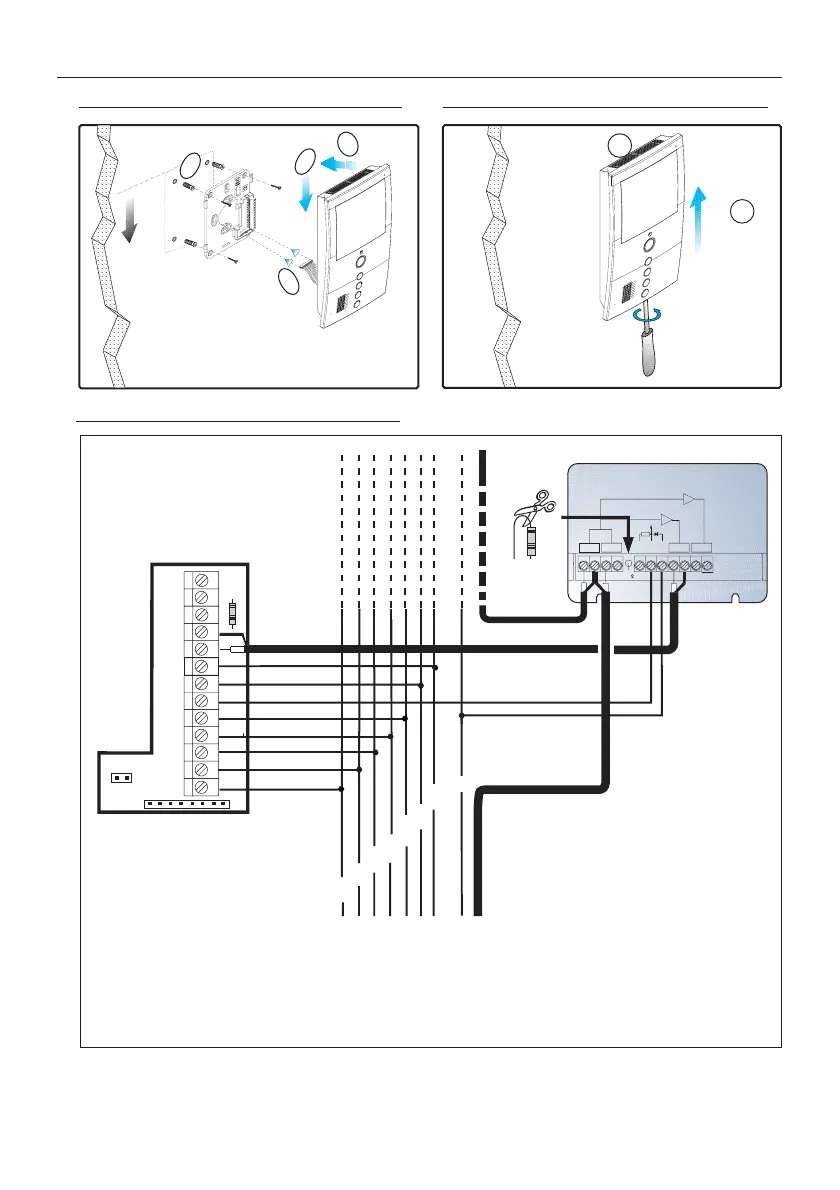

Connexions
2 OUTPUTS VIDEO DISTRIBUTOR
DISTRIBUIDOR VIDEO 2 SALIDAS
V
5
V
1
M
+18
75
M
R1
34
+
V
2
REF.2448
6
VM M
(-)
R
1
+
-
2
3
6
4
CT
Ct
+
M
V
V
F2
4
3
1
-
F1
2
6
TA
COAX
1.60m
5.25 feet
1
3
4
2
90º
REMARQUES :
- Il ne peut y avoir que 100 moniteurs maximum dans une installation 4+n.
- Afin de raccorder un moniteur supplémentaire dans le même logement, il faut
ajouter un multiplicateur d’appel réf. 2340.
1,2,3,6: fils communs audio.
4: Fil d'appel.
+, - : alimentation (18 Vcc).
V: vif (coaxial - video).
M: maille (coaxial - video)
Ct: activation caméra (10 Vdc)
T, - : prolongateur d’appel porte du logement.
A, + : prolongateur d’appel.
