Fermax MEMORY 4+N LOFT COMPACT - Instalación y Conexionado

Pag 8

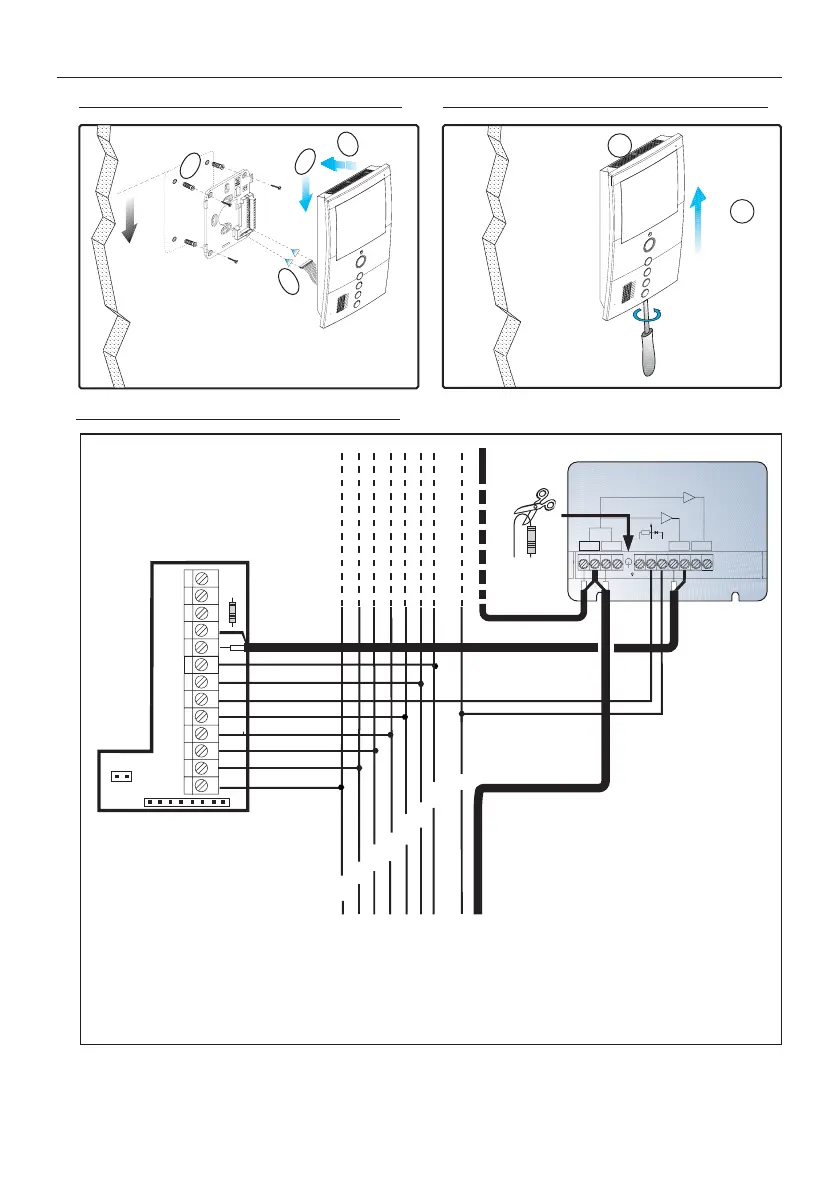

INSTALACIÓN Y CONEXIONADO
DesmontajeMontaje
1
2
Conexionado
2 OUTPUTS VIDEO DISTRIBUTOR
DISTRIBUIDOR VIDEO 2 SALIDAS
V
5
V
1
M
+18
75
M
R1
34
+
V
2
REF.2448
6
VM M
(-)
R
1
+
-
2
3
6
4
CT
Ct
+
M
V
V
F2
4
3
1
-
F1
2
6
TA
COAX
1.60m
5.25 feet
1
3
4
2
90º
NOTAS:
- Sólo se pueden instalar un máximo de 100 monitores en una instalación 4+n.
- Para conectar un monitor adicional en la misma vivienda es necesario añadir un
Multiplicador de llamada Ref. 2340.
1,2,3,6: comunes de audio.
4: hilo de llamada.
+, -: alimentación (18 Vdc).
V: vivo (coaxial - video)
M: malla (coaxial - video)
Ct: activación telecamara (10 Vdc)
A, +: Prolongador de llamada.
T, - : Pulsador de llamada puerta vivienda.
