Fermax MEMORY 4+N LOFT COMPACT - Instalação E Ligações

Pag 56
INSTALAÇÃO E LIGAÇÃO
DesmontagemMontagem
1
2

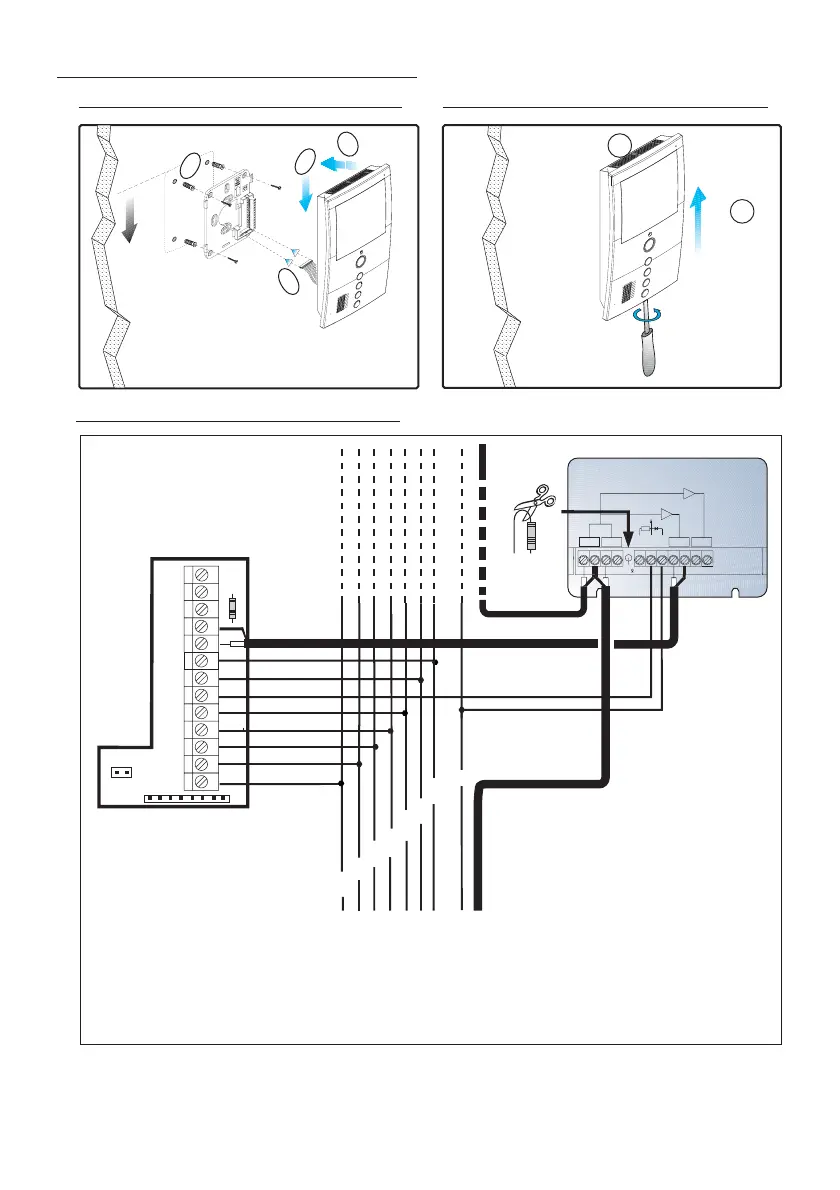

Ligações
2 OUTPUTS VIDEO DISTRIBUTOR
DISTRIBUIDOR VIDEO 2 SALIDAS
V
5
V
1
M
+18
75
M
R1
34
+
V
2
REF.2448
6
VM M
(-)
R
1
+
-
2
3
6
4
CT
Ct
+
M
V
V
F2
4
3
1
-
F1
2
6
TA
COAX
1.60m
5.25 feet
1
3
4
2
90º
NOTAS:
- Numa instalação 4+n só podem instalar-se, no máximo, 100 monitores.
- Para ligar um monitor adicional na mesma vivenda, é necessário acrescentar um
Multiplicador de chamadas Ref. 2340.
1,2,3,6: comuns de áudio.
4: fio de chamada.
+, - : alimentação (18 Vdc).
V: vivo (coaxial - video)
M: malha (coaxial - video)
Ct: activação telecâmara (10 Vdc).
T, - : Botão de chamada na porta da vivenda
A, +: Prolongador de chamada.
