ATLAS D ECO UNIT
2
IT
cod. 3541Q431 - Rev. 00 - 09/2019
IT
1. AVVERTENZE GENERALI
• Leggere attentamente le avvertenze contenute in questo libretto di istruzioni in quanto forni-
scono importanti indicazioni riguardanti la sicurezza di installazione, l’uso e la manutenzione.
• Il libretto di istruzioni costituisce parte integrante ed essenziale del prodotto e deve essere
conservato dall’utilizzatore con cura per ogni ulteriore consultazione.
• Se l’apparecchio dovesse essere venduto o trasferito ad un altro proprietario o se si dovesse
traslocare, assicurarsi sempre che il libretto accompagni la caldaia in modo che possa essere
consultato dal nuovo proprietario e/o dall’installatore.
• L’installazione e la manutenzione devono essere effettuate in ottemperanza alle norme vi-
genti, secondo le istruzioni del costruttore e devono essere eseguite da personale professio-
nalmente qualificato.
• Un’errata installazione o una cattiva manutenzione possono causare danni a persone, ani-
mali o cose. È esclusa qualsiasi responsabilità del costruttore per i danni causati da errori
nell’installazione e nell’uso e comunque per inosservanza delle istruzioni date dal costruttore
stesso.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparec-
chio dalla rete di alimentazione agendo sull’interruttore dell’impianto e/o attraverso gli appo-
siti organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da
qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusivamente a persona-
le professionalmente qualificato. L’eventuale riparazione-sostituzione dei prodotti dovrà es-
sere effettuata solamente da personale professionalmente qualificato utilizzando
esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può compromettere la
sicurezza dell’apparecchio.
• Per garantire il buon funzionamento dell’apparecchio è indispensabile fare effettuare da per-
sonale qualificato una manutenzione periodica.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente
previsto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Dopo aver rimosso l’imballaggio assicurarsi dell’integrità del contenuto. Gli elementi dell’im-
ballaggio non devono essere lasciati alla portata di bambini in quanto potenziali fonti di peri-
colo.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con
ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria cono-
scenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni re-
lative all'uso sicuro dell'apparecchio o alla comprensione dei pericoli ad esso inerenti. I
bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad es-
sere effettuata dall'utilizzatore può essere effettuata da bambini con almeno 8 anni solo se
sottoposti a sorveglianza.
• In caso di dubbio non utilizzare l’apparecchio e rivolgersi al fornitore.
• Lo smaltimento dell'apparecchio e dei suoi accessori deve essere effettuato in modo adegua-
to, in conformità alle norme vigenti.
• Le immagini riportate nel presente manuale sono una rappresentazione semplificata del pro-
dotto. In questa rappresentazione possono esserci lievi e non significative differenze con il
prodotto fornito.
2. ISTRUZIONI D’USO
2.1 Presentazione
Gentile Cliente,
La ringraziamo di aver scelto una caldaia FERROLI di concezione avanzata, tecnologia
d’avanguardia, elevata affidabilità e qualità costruttiva. La preghiamo di leggere attenta-
mente il presente manuale perchè fornisce importanti indicazioni riguardanti la sicurezza
di installazione, uso e manutenzione.
ATLAS D ECO UNIT è un generatore di calore ad alto rendimento, per la produzione di
acqua calda sanitaria (opzionale) e per il riscaldamento, dotato di bruciatore soffiato a
gasolio. Il corpo caldaia è costituito da elementi in ghisa, assemblati con biconi e tiranti
in acciaio. Il sistema di controllo è a microprocessore con interfaccia digitale con funzio-
nalità avanzate di termoregolazione.
A
La caldaia è predisposta per il collegamento ad un bollitore esterno per
acqua calda sanitaria (opzionale). In questo manuale tutte le funzioni re-
lative la produzione di acqua calda sanitaria sono attive solo con bollitore
sanitario opzionale collegato come indicato alla sez. 3.3

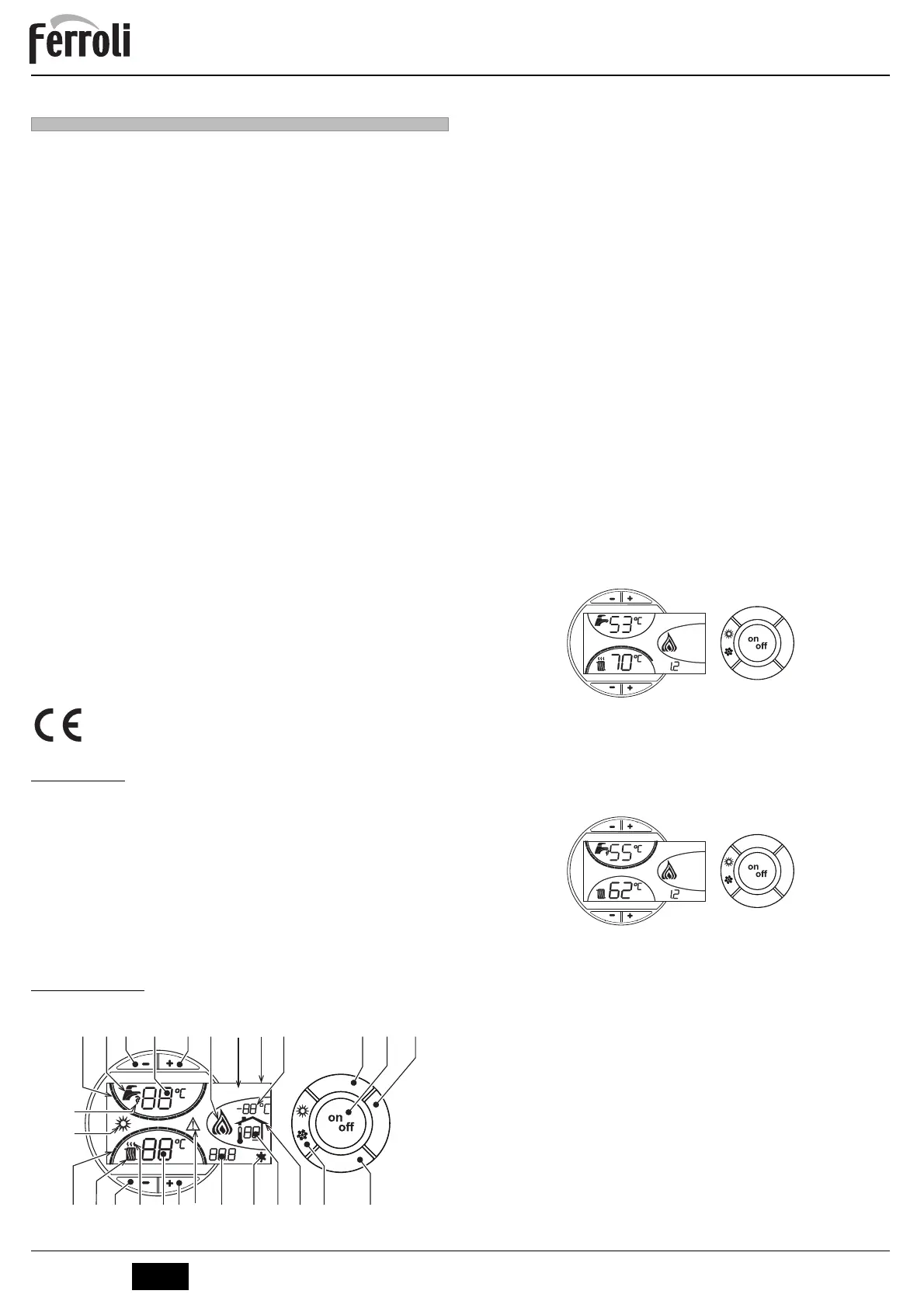

2.2 Pannello comandi
Pannello
fig. 1 - Pannello di controllo
Legenda pannello
1 = Tasto decremento impostazione temperatura acqua calda sanitaria
2 = Tasto incremento impostazione temperatura acqua calda sanitaria
3 = Tasto decremento impostazione temperatura impianto riscaldamento
4 = Tasto incremento impostazione temperatura impianto riscaldamento
5 = Display
6 = Tasto selezione modalità Estate / Inverno
7 = Tasto selezione modalità Economy / Comfort
8 = Tasto Ripristino
9 = Tasto accensione / spegnimento apparecchio
10 = Tasto menù "Temperatura Scorrevole"
11 = Indicazione raggiungimento temperatura acqua calda sanitaria impostata
12 = Simbolo acqua calda sanitaria
13 = Indicazione funzionamento sanitario
14 = Impostazione / temperatura uscita acqua calda sanitaria
15 = Indicazione modalità Eco (Economy) o Comfort
16 = Temperatura sensore esterno (con sonda esterna opzionale)
17 = Compare collegando la Sonda esterna o il Cronocomando Remoto (opzionali)
18 = Temperatura ambiente (con Cronocomando Remoto opzionale)
19 = Indicazione bruciatore acceso
20 = Indicazione funzionamento antigelo
21 = Indicazione pressione impianto riscaldamento
22 = Indicazione Anomalia
23 = Impostazione/temperatura mandata riscaldamento
24 = Simbolo riscaldamento
25 = Indicazione funzionamento riscaldamento
26 = Indicazione raggiungimento temperatura mandata riscaldamento impostata
27 = Indicazione modalità Estate
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remo-
to) è indicata dal lampeggio dell'aria calda sopra il radiatore (part. 24 e 25 - fig. 1).
Le tacche di graduazione riscaldamento (part. 26 - fig. 1), si accendono man mano che
la temperatura del sensore riscaldamento raggiunge il valore impostato.
fig. 2
Sanitario (Comfort)
La richiesta sanitario (generata dal prelievo d’acqua calda sanitaria) è indicata dal lam-
peggio dell'acqua calda sotto il rubinetto (part. 12 e 13 - fig. 1). Accertarsi che sia attiva
la funzione Comfort (part. 15 - fig. 1)
Le tacche di graduazione sanitario (part. 11 - fig. 1), si accendono man mano che la tem-
peratura del sensore sanitario raggiunge il valore impostato.
fig. 3
Esclusione bollitore (economy)
Il riscaldamento/mantenimento in temperatura del bollitore può essere escluso dall'uten-
te. In caso di esclusione, non vi sarà erogazione di acqua calda sanitaria.
Quando il riscaldamento del bollitore è attivo (impostazione di default), sul display è at-
tivo il simbolo COMFORT (part. 15 - fig. 1), mentre quando è disinserito, sul display è
attivo il simbolo ECO (part. 15 - fig. 1)
Il bollitore può essere disattivato dall'utente (modalità ECO) premendo il tasto eco/
comfort (part. 7 - fig. 1). Per attivare la modalità COMFORT premere nuovamente il tasto
eco/comfort (part. 7 - fig. 1).
LA MARCATURA CE CERTIFICA CHE I PRODOTTI SODDISFANO I REQUISITI FONDAMENTALI
DELLE DIRETTIVE PERTINENTI IN VIGORE.
LA DICHIARAZIONE DI CONFORMITÀ PUÒ ESSERE RICHIESTA AL PRODUTTORE.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
ecomfort
bar
5791021
8643
12 1411
13
15 16
17182021222325
2426
27
19
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
comfort
bar
