Regolazione pressione pompa
La pompa è preregolata in fabbrica a 12 bar. Per il controllo della pressione servirsi di
un manometro a bagno d’olio. La pressione può essere regolata fra 11 e 14 bar.

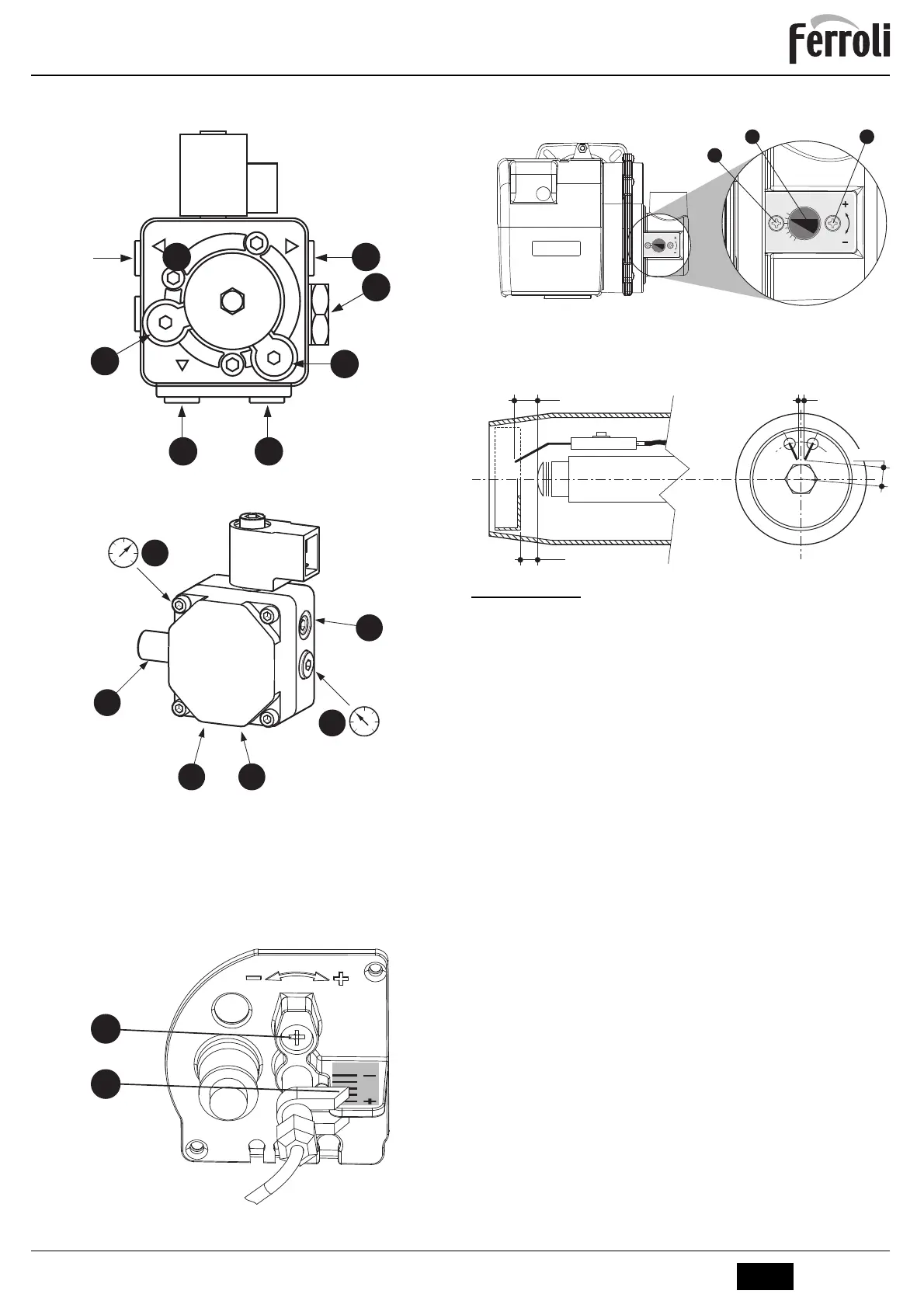

fig. 27 - Pompa ITALPUMP
fig. 28 - Pompa DANFOSS
1. Aspirazione Ø1/4”
2. Ritorno Ø1/4”
3. Mandata gasolio Ø1/8”
4. Regolazione pressione
5. Attacco manometro Ø1/8”
6. Attacco vacuometro Ø1/8”
Regolazione testa di combustione
La regolazione della testa avviene tramite la vite 1, secondo le indicazioni segnalate
dall’indice 2.
fig. 29
Regolazione serranda aria
Dopo aver allentato la vite 3, agendo sulla vite 1, si ottiene la regolazione dell’aria di com-
bustione secondo le indicazioni dell’indice 2. A taratura effettuata bloccare la vite 3.
fig. 30
Posizione elettrodi - deflettore
Dopo avere montato l'ugello, verificare il corretto posizionamento di elettrodi e deflettore,
secondo le quote sottoindicate. E' opportuno eseguire una verifica delle quote dopo ogni
intervento sulla testa.
fig. 31 - Posizione elettrodi - deflettore
4.2 Messa in servizio
B
Verifiche da eseguire alla prima accensione, e dopo tutte le operazioni di ma-
nutenzione che abbiano comportato la disconnessione dagli impianti o un inter-
vento su organi di sicurezza o parti della caldaia:
Prima di accendere la caldaia
• Aprire le eventuali valvole di intercettazione tra caldaia ed impianti.
• Verificare la tenuta dell’impianto combustibile.
• Verificare la corretta precarica del vaso di espansione
• Riempire l’impianto idraulico ed assicurare un completo sfiato dell’aria contenuta
nella caldaia e nell’impianto, aprendo la valvola di sfiato aria posta nella caldaia e le
eventuali valvole di sfiato sull’impianto.
• Verificare che non vi siano perdite di acqua nell’impianto, nei circuiti acqua sanitaria,
nei collegamenti o in caldaia.
• Verificare l’esatto collegamento dell’impianto elettrico e la funzionalità dell’impianto
di terra.
• Verificare che non vi siano liquidi o materiali infiammabili nelle immediate vicinanze
della caldaia.
• Montare il manometro ed il vuotometro sulla pompa (togliere dopo la messa in fun-
zione) del bruciatore.
• aprire le saracinesche lungo la tubazione del gasolio
4
5
6
33
2 1
5
6
3
2
4
1
1
2
IT
MAX
MIN
AIR
STOP
LUFT
AIRE
ARIA
AIR
1
2
4
M
A
X
M
I
N
AIR
STOP
LUFT
AIRE
ARIA
AIR
1
2
4
3
2 1
3
6÷6,5
2÷3
2÷3
