Collegamento con tubi coassiali

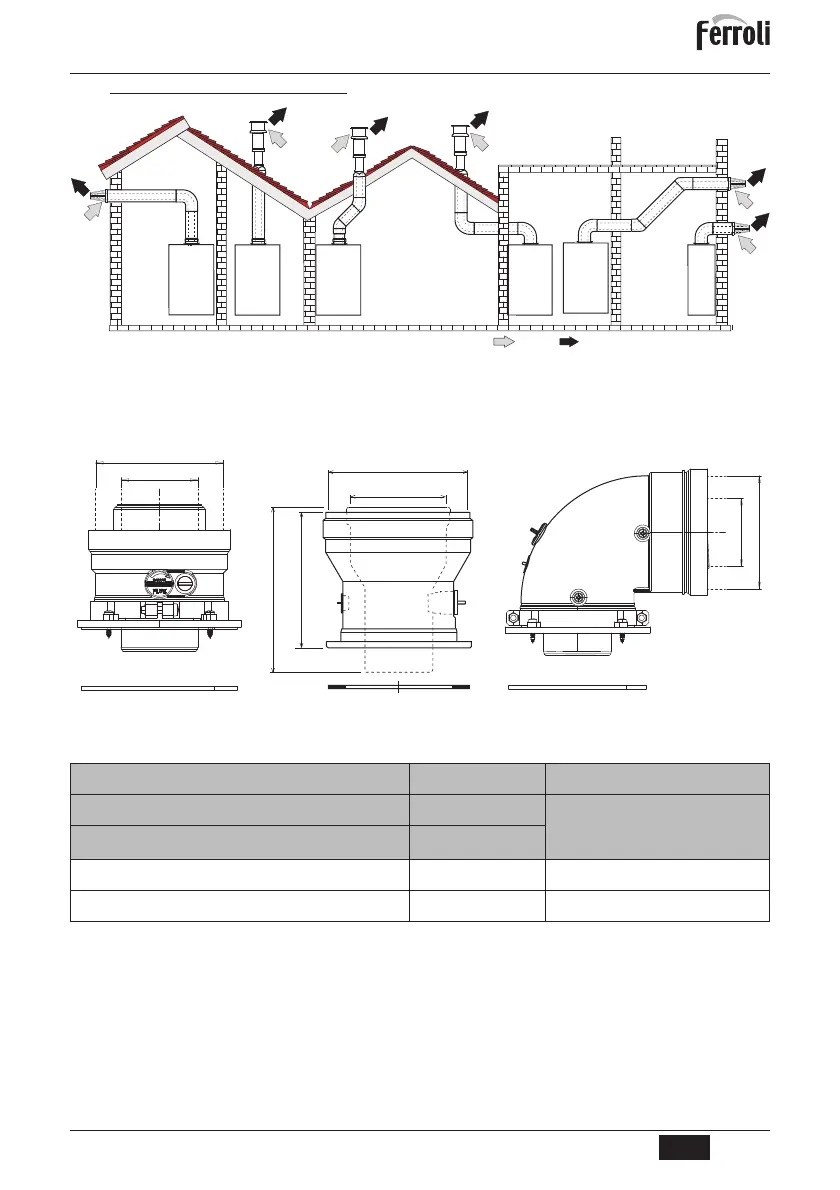

fig. 21 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di partenza.
Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario che eventuali tratti
orizzontali dello scarico fumi siano mantenuti in leggera pendenza verso la caldaia per evitare che
eventuale condensa rifluisca verso l’esterno causando gocciolamento.
fig. 22 - Accessori di partenza per condotti coassiali
Tabella 4 - Massima lunghezza condotti coassiali
Coassiale 60/100 Coassiale 80/125
Massima lunghezza consentita (orizzontale) Tutti i modelli 7 m 24 kW = 28 m
28 kW = 20 m
34 kw = 20 m
Massima lunghezza consentita (verticale) Tutti i modelli 8 m
Fattore di riduzione curva 90° 1 m 0.5 m
Fattore di riduzione curva 45° 0.5 m 0.25 m
C
1X
041006X0 041084X0041083X0
Ø 80
Ø 127
120
147
Ø 100
Ø 60
Ø 60
Ø 100
