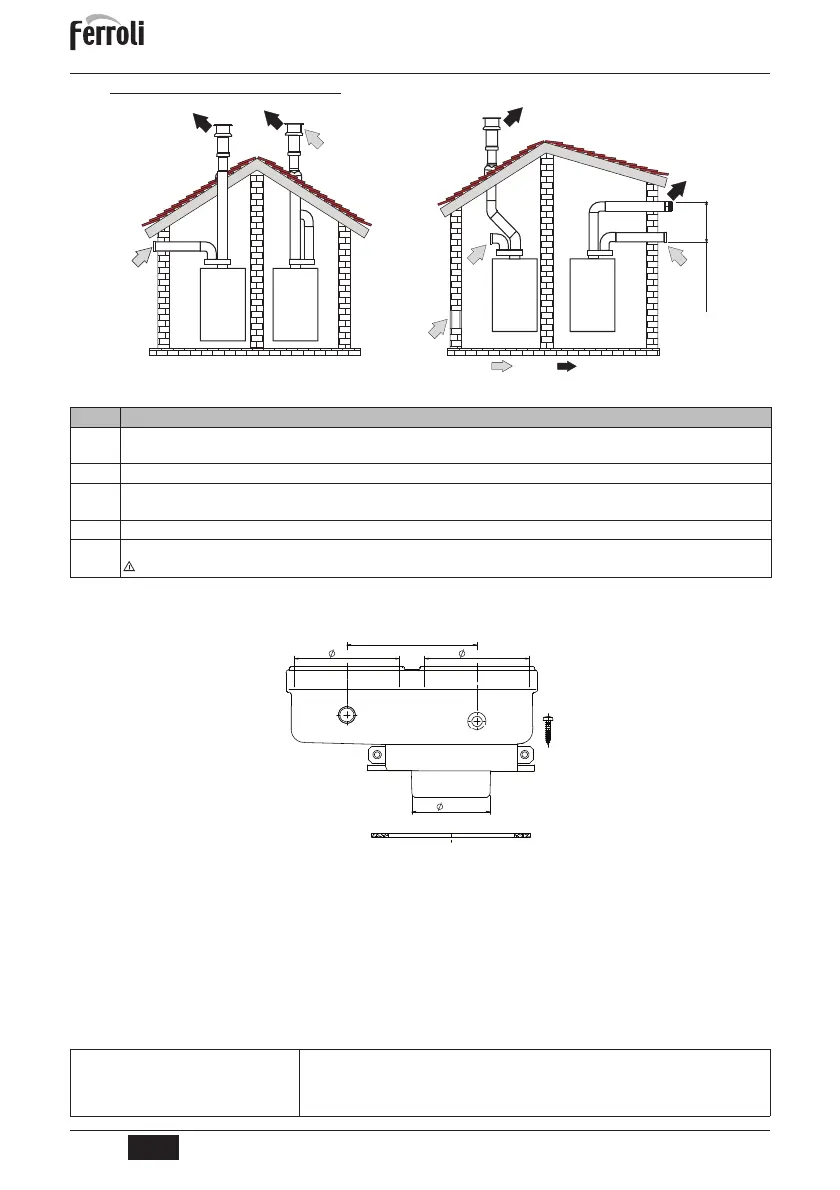

20
cod. 3540000272 - Rev. 01 - 01/2024
IT
Collegamento con tubi separati
fig. 23 - Esempi di collegamento con tubi separati ( = Aria / = Fumi)
Tabella 5 - Tipologia
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accessorio di par-
tenza:
fig. 24 - Accessorio di partenza per condotti separati
Prima di procedere con l’installazione, verificare che non sia superata la massima lunghezza con-
sentita tramite un semplice calcolo:
1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori e terminali
di uscita.
2. Consultare la tabella 7 ed individuare le perdite in m
eq
(metri equivalenti) di ogni componente,
a seconda della posizione di installazione.
3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lunghezza con-
sentita in tabella 6.
Tabella 6 - Massima lunghezza condotti separati
Tipo Descrizione
C1X Aspirazione e scarico orizzontale a parete. I terminali di ingresso/uscita devono essere o concentrici o
abbastanza vicini da essere sottoposti a condizioni di vento simili (entro 50 cm)
C3X Aspirazione e scarico verticale a tetto. Terminali di ingresso/uscita come per C12
C5X Aspirazione e scarico separati a parete o a tetto e comunque in zone a pressioni diverse. Lo scarico e
l’aspirazione non devono essere posizionati su pareti opposte
C6X Aspirazione e scarico con tubi certificati separatamente (EN 1856/1)
B2X Aspirazione dal locale di installazione e scarico a parete o tetto
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
Massima lunghezza consentita 24 kW = 80 m
eq
28 kW = 70 m
eq
34 kw = 70 m
eq
