21
cod. 3540000272 - Rev. 01 - 01/2024
IT
Tabella 7 - Accessori
Utilizzo dei tubi flessibili e rigidi Ø50 e Ø60
Nel calcolo riportato nelle tabelle sottostanti sono compresi gli accessori di partenza cod.
041087X0 per il Ø50 e cod. 041050X0 per il Ø60.
Tubo flessibile
Si possono utilizzare al massimo, 4 metri di camino 80 mm tra la caldaia e il passaggio al dia-
metro ridotto ( 50 o 60), e al massimo 4 metri di camino 80 mm sull’aspirazione (con la mas-
sima lunghezza dei camini da 50 e 60).

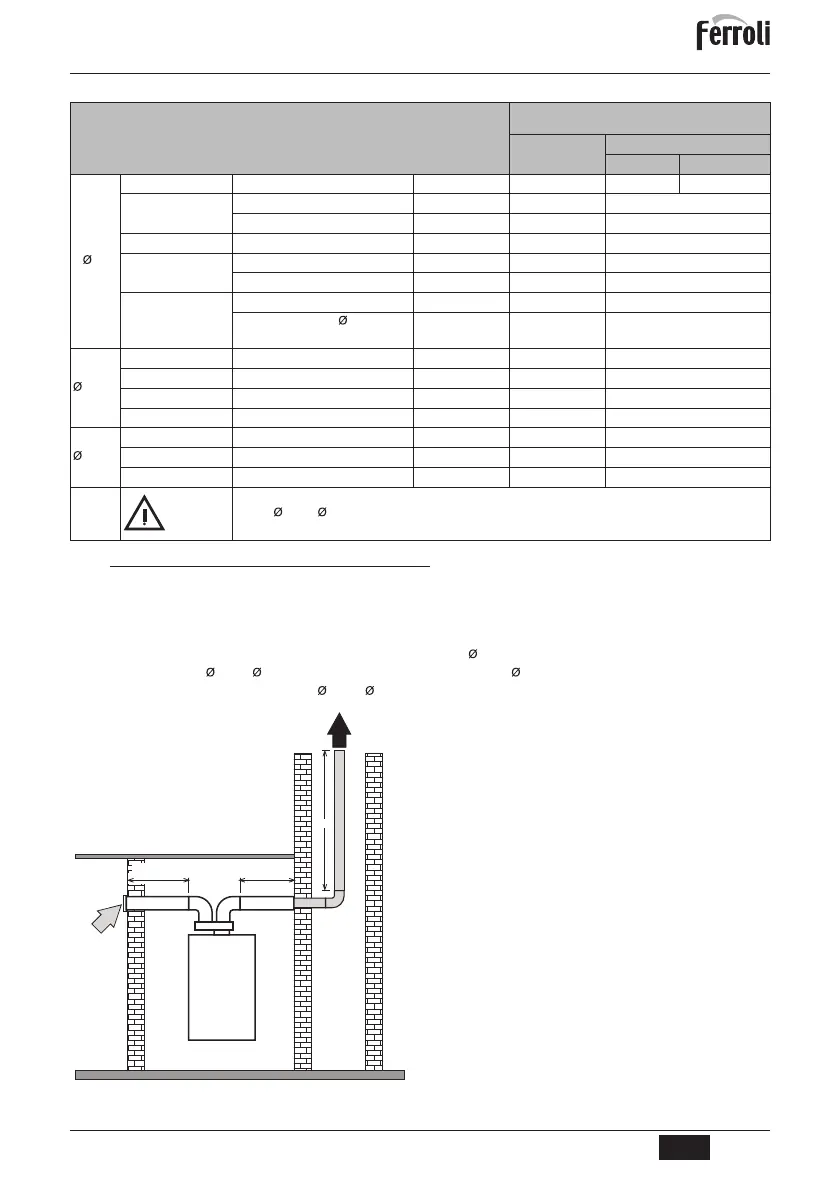

fig. 25 - Schema per solo intubamento con tubo flessibile
BlueHelix THETA 24 C
Ø50 - 28 m MAX
Ø60 - 78 m MAX
BlueHelix THETA 28 C
Ø50 - 22 m MAX
Ø60 - 60 m MAX
BlueHelix THETA 34 C
Ø50 - 17 m MAX
Ø60 - 45 m MAX
Perdite in m
eq
Aspirazione
aria
Scarico fumi
Verticale Orizzontale
80
TUBO 1 m M/F 1KWMA83W 1,0 1,6 2,0
CURVA 45° M/F 1KWMA65W 1,2 1,8
90° M/F 1KWMA01W 1,5 2,0
TRONCHETTO con presa test 1KWMA70W 0,3 0,3
TERMINALE aria a parete 1KWMA85A 2,0 -
fumi a parete con antivento 1KWMA86A - 5,0
CAMINO Aria/fumi sdoppiato 80/80 010027X0 - 12,0
Solo uscita fumi 80 010026X0 +
1KWMA86U
-4,0
60
TUBO 1 m M/F 1KWMA89W 6.0
CURVA 90° M/F 1KWMA88W 4.5
RIDUZIONE 80/60 041050X0 5.0
TERMINALE fumi a parete con antivento 1KWMA90A 7.0
50
TUBO 1 m M/F 041086X0 12
CURVA 90° M/F 041085X0 9
RIDUZIONE 80/50 041087X0 10
ATTENZIONE: CONSIDERATE LE ALTE PERDITE DI CARICO DEGLI ACCES-
SORI 50 e 60, UTILIZZARLI SOLO SE NECESSARIO ED IN CORRISPON-
DENZA DELL’ULTIMO TRATTO SCARICO FUMI.
