DIVAPROJECT C24
17
ES
4.4 Solución de problemas
Diagnóstico
La caldera está dotada de un avanzado sistema de autodiagnóstico. Si se presenta una anomalía, los tres ledes indican el código correspondiente.
Algunas anomalías provocan bloqueos permanentes: para restablecer el funcionamiento es suficiente pulsar la tecla RESET (5 - fig. 1) durante 1 segundo o efectuar el RESET del
cronomando remoto (opcional) si está instalado. Si la caldera no se reactiva, se debe solucionar la anomalía indicada por los ledes de funcionamiento.
Otras anomalías causan bloqueos transitorios que se resuelven automáticamente cuando el valor vuelve al campo de funcionamiento normal de la caldera.

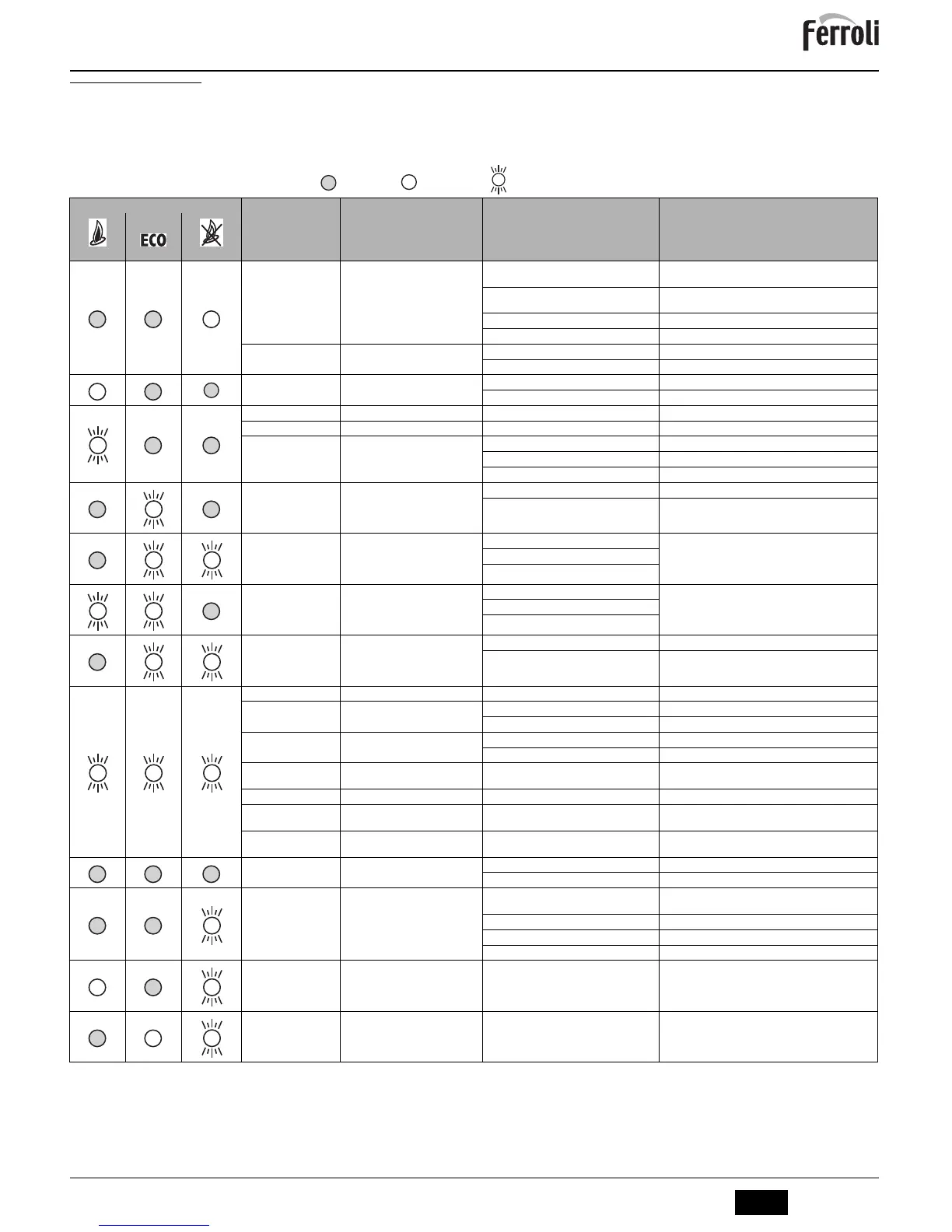

Tabla. 3 - Lista de anomalías (Leyenda de los ledes = Apagado / = Encendido / = Parpadeo rápido)
Indicaciones en el panel de la caldera
Indicaciones en el mando
a distancia
Anomalía Causa posible Solución
Verde Amarillo Rojo
A01
El quemador no se enciende
No hay gas
Controlar que el gas llegue correctamente a la caldera y que no
haya aire en los tubos
Anomalía del electrodo de detección/encendido
Controlar que el electrodo esté bien ubicado y conectado y que
no tenga incrustaciones
Válvula del gas averiada Controlar la válvula del gas y cambiarla si es necesario
Potencia de encendido demasiado baja Regular la potencia de encendido
A06
No hay llama tras la fase de encendido
Baja presión en la instalación de gas Controlar la presión del gas
Regulación de la presión mínima del quemador Controlar las presiones del gas
A02
Señal de llama presente con quemador
apagado
Anomalía del electrodo Controlar el cableado del electrodo de ionización
Anomalía de la tarjeta Controlar la tarjeta
F05
Anomalía de los parámetros de la tarjeta Parámetro de la tarjeta mal configurado Controlar el parámetro de la tarjeta y modificarlo si es necesario
F07
Anomalía de los parámetros de la tarjeta Parámetro de la tarjeta mal configurado Controlar el parámetro de la tarjeta y modificarlo si es necesario
F04
Actuación del termostato de humos con
posterior bloqueo de la caldera durante
20 segundos
Contacto del termostato de humos abierto Controlar el termostato
Cableado interrumpido Controlar el cableado
Chimenea mal dimensionada u obstruida Sustituir la chimenea
F37
Baja presión de la instalación
Instalación descargada Cargar la instalación
Presostato del agua desconectado o averiado Controlar el sensor
F10
Fallo del sensor de salida
Sensor averiado
Controlar el cableado o cambiar el sensor
Cableado en cortocircuito
Cableado interrumpido
F11
Anomalía del sensor de AS
Sensor averiado
Controlar el cableado o cambiar el sensor
Cableado en cortocircuito
Cableado interrumpido
F43
Actuación de la protección del intercam-
biador (los ledes parpadean de modo
alternado)
No circula agua en la instalación Controlar el circulador
Aire en la instalación Purgar de aire la instalación
Pantalla apagada
Tarjeta defectuosa Tarjeta averiada Sustituir la tarjeta
A09
Anomalía de la válvula del gas
Cableado interrumpido Controlar el cableado
Válvula del gas averiada Controlar la válvula del gas y cambiarla si corresponde
A16
Anomalía de la válvula del gas
Cableado interrumpido Controlar el cableado
Válvula del gas averiada Controlar la válvula del gas y cambiarla si corresponde
F34
Tensión de alimentación inferior a 140 V
c.a.
Problemas en la red eléctrica Controlar la instalación eléctrica
F35
Frecuencia de red anómala Problemas en la red eléctrica Controlar la instalación eléctrica
F50
Anomalía de la centralita
DBM33
Error interno de la centralita
DBM33
Controlar la conexión de tierra y cambiar la centralita si es
necesario
F51
Anomalía de la centralita
DBM33
Error interno de la centralita
DBM33
Controlar la conexión de tierra y cambiar la centralita si es
necesario
Pantalla apagada
Tarjeta sin alimentación eléctrica
Fallo de energía eléctrica Controlar la alimentación eléctrica
Fusibles dañados Cambiar los fusibles
A03
Actuación de la protección contra sobre-
temperaturas
Sensor de calefacción averiado
Controlar la posición y el funcionamiento del sensor de calefac-
ción
No circula agua en la instalación Controlar el circulador
Aire en la instalación Purgar de aire la instalación
Actuación del termostato de seguridad Controlar el funcionamiento del termostato de seguridad
A23
Anomalía de los parámetros de la tarjeta Parámetro de la tarjeta mal configurado Controlar el parámetro de la tarjeta y modificarlo si es necesario
A24
Anomalía de los parámetros de la tarjeta Parámetro de la tarjeta mal configurado Controlar el parámetro de la tarjeta y modificarlo si es necesario
