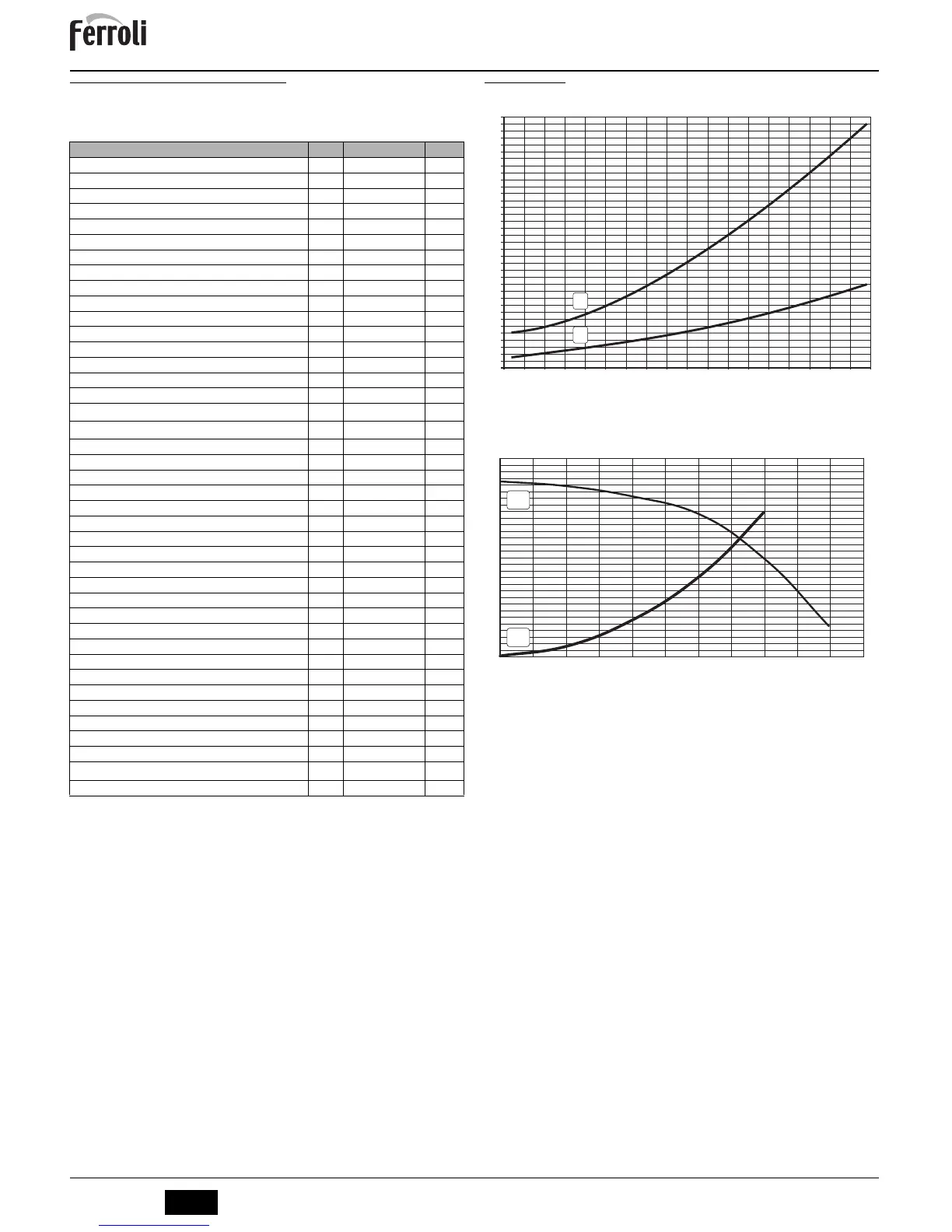

5.4 Tableau des caractéristiques techniques
La colonne de droite indique l'abréviation utilisée sur la plaquette des caractéristiques
techniques.
5.5 Diagrammes
Pertes de charge / pression circulateurs
A = Pertes de charge chaudière - B = Vitesse circulateur
Donnée Unité DIVAPROJECT C24
Débit calorifique maxi chauffage kW 25.8 (Q)
Puissance thermique mini chauffage kW 8.3 (Q)
Puissance thermique maxi sanitaire kW 25.8 (Q)
Débit calorifique mini sanitaire kW 8.3 (Q)
Puissance thermique maxi chauffage kW 23.5 (P)
Puissance thermique mini chauffage kW 7.0 (P)
Puissance thermique maxi sanitaire kW 23.5
Puissance thermique mini sanitaire kW 7.0
Rendement Pmax (80-60 °C) % 91.0
Rendement 30% % 89.6
Classe d'émission NOx - 3 (<150 mg/kWh) (NOx)
Gicleurs brûleur G20 nbre x Ø 11 x 1,35
Pression d'alimentation gaz G20 mbar 20
Pression gaz maxi au brûleur G20 san. mbar 12.0
Pression gaz maxi au brûleur G20 chauff. mbar 12.0
Pression gaz mini au brûleur G20 mbar 1.5
Débit gaz à puissance maxi G20 chauff.
nm
3
/h
2.73
Débit gaz à puissance mini G20
nm
3
/h
0.88
Gicleurs brûleur G31 nbre x Ø 11 x 0.79
Pression d'alimentation gaz G31 mbar 37
Pression gaz maxi au brûleur G31 san. mbar 35.0
Pression gaz maxi au brûleur G31 chauf. mbar 35.0
Pression gaz mini au brûleur G31 mbar 5.0
Débit gaz à puissance maxi G31 chauf. kg/h 2.00
Débit gaz à puissance mini G31 kg/h 0.65
Pression maxi d'utilisation chauffage bar 3 (PMS)
Pression mini d'utilisation chauffage bar 0.8
Température maxi chauffage °C 90 (tmax)
Capacité eau circuit chauffage litres 1.0
Capacité du vase d'expansion chauffage litres 8
Pression prégonflage vase d'expansion chauffage bar 1
Pression maxi d'alimentation sanitaire bar 9 (PMW)
Pression mini d'alimentation sanitaire bar 0.25
Débit d'eau chaude sanitaire à Dt 25 °C l/min 13.4
Débit d'eau chaude sanitaire à Dt 30 °C l/min 11.2 (D)
Indice de protection IP X5D
Tension d'alimentation V/Hz 230 V/50 Hz
Puissance électrique consommée W 60
Poids à vide kg 27
Type d'appareil
B
11BS
PIN CE 0461BR0841
A
8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
35
30
25
20
15
10
5
kW
mbar
B
0 0.5 1 1.5 2 2.5
6
5
4
3
2
1
0
A
B
Q [l/h]
H [m H
2
O]
