DIVAPROJECT F24
2
IT
cod. 3541F161 - Rev. 00 - 05/2014
IT
1. AVVERTENZE GENERALI
• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di
istruzioni.
• Dopo l’installazione della caldaia, informare l’utilizzatore sul funzionamento e con-
segnargli il presente manuale che costituisce parte integrante ed essenziale del pro-
dotto e deve essere conservato con cura per ogni ulteriore consultazione.
• L’installazione e la manutenzione devono essere effettuate in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualificato. È vietato ogni intervento su organi di rego-
lazione sigillati.
• Un’errata installazione o una cattiva manutenzione possono causare danni a perso-
ne, animali o cose. È esclusa qualsiasi responsabilità del costruttore per i danni cau-
sati da errori nell’installazione e nell’uso e comunque per inosservanza delle
istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio dalla rete di alimentazione agendo sull’interruttore dell’impianto e/o
attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenen-
dosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusiva-
mente a personale professionalmente qualificato. L’eventuale riparazione-
sostituzione dei prodotti dovrà essere effettuata solamente da personale professio-
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza dell’apparecchio.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espres-
samente previsto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell’imballaggio non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
• L’apparecchio non è destinato ad essere usato da persone (bambini compresi) le
cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di
esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraver-
so l’intermediazione di una persona responsabile della loro sicurezza, di una sorve-
glianza o di istruzioni riguardanti l’uso dell’apparecchio.
• Lo smaltimento dell'apparecchio e dei suoi accessori deve essere effettuato in
modo adeguato, in conformità alle norme vigenti.
• Le immagini riportate nel presente manuale sono una rappresentazione semplifica-
ta del prodotto. In questa rappresentazione possono esserci lievi e non significative
differenze con il prodotto fornito.
2. ISTRUZIONI D’USO
2.1 Presentazione
Gentile cliente
La ringraziamo di aver scelto, una caldaia murale FERROLI di concezione avanzata,
tecnologia d’avanguardia, elevata affidabilità e qualità costruttiva. La preghiamo di leg-
gere attentamente il presente manuale perchè fornisce importanti indicazioni riguardanti
la sicurezza di installazione, uso e manutenzione.
DIVAPROJECT F24 è un generatore termico per riscaldamento e produzione di acqua
calda sanitaria ad alto rendimento funzionante a gas naturale o GPL, dotato di bruciatore
atmosferico ad accensione elettronica, camera stagna a ventilazione forzata, sistema di
controllo a microprocessore.

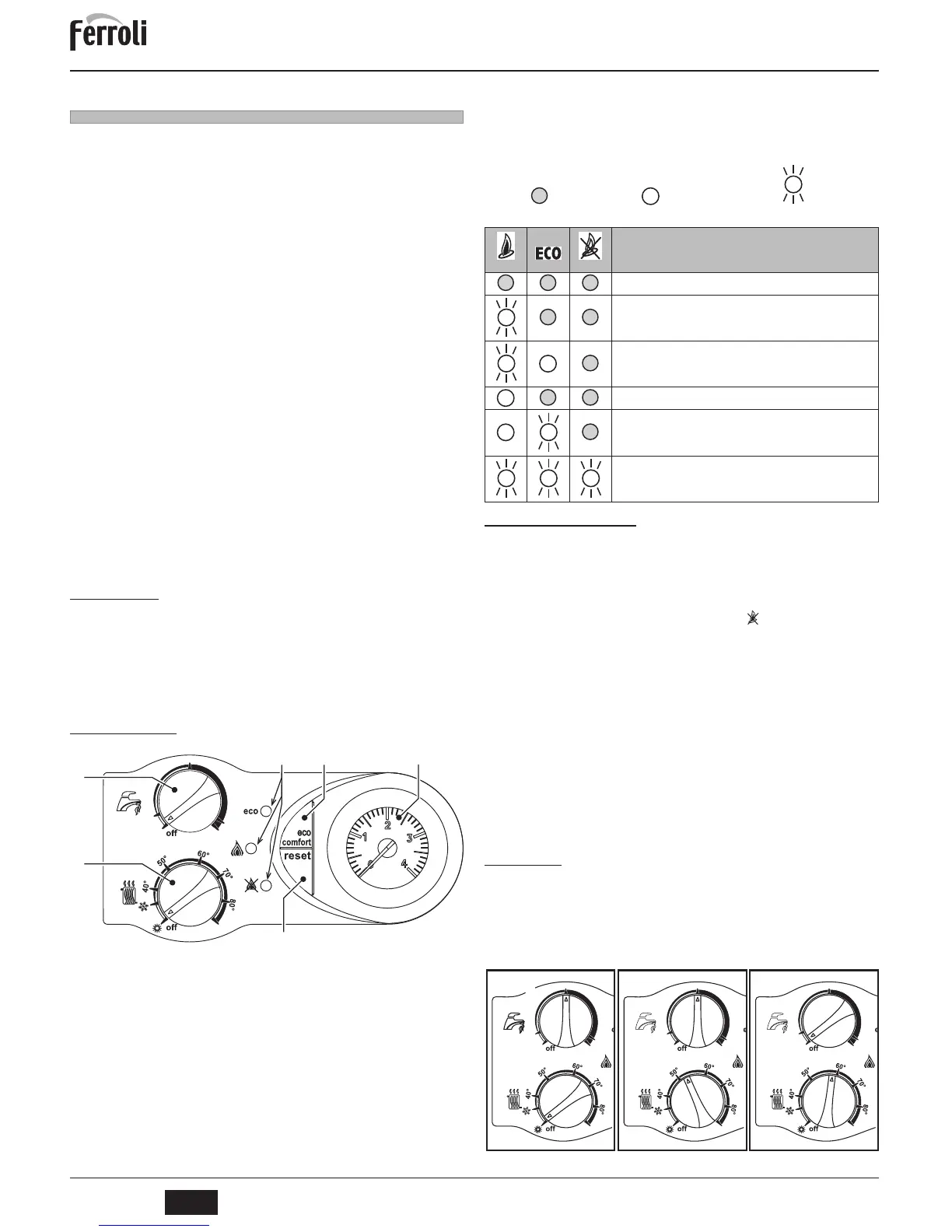

2.2 Pannello comandi
fig. 1 - Pannello di controllo
1 = Regolazione temperatura impianto e commutazione Estate/Inverno.
2 = Regolazione temperatura sanitario e disattivazione sanitario.
3 = Tasto (ECO/COMFORT).
4 = Leds indicazione funzionamento e segnalazione anomalie.
5 = Tasto RESET.
17 = Idrometro.
Indicazioni durante il funzionamento
Durante il normale funzionamento, il controllo diagnostico della caldaia invia delle infor-
mazioni riguardanti lo stato della stessa tramite i leds (4 - fig. 1):
Tabella. 1
2.3 Accensione e spegnimento
Accensione
• Aprire il rubinetto del gas a monte della caldaia.
• Fornire l‘alimentazione elettrica all’apparecchio.
• Posizionare la manopola riscaldamento e sanitario alle temperature desiderate.
• La caldaia è pronta per funzionare automaticamente ogni qualvolta si prelevi acqua
calda sanitaria o vi sia una richiesta al termostato ambiente.
B
Se i bruciatori non si accendono e la spia blocco ( ) si illumina, premere il pul-
sante RESET. La centralina ripeterà il ciclo d'accensione nei successivi 30 se-
condi. Se, anche dopo il terzo tentativo, i bruciatori non si accendessero,
consultare la sez. 4.4.
A
In caso venisse a mancare l’alimentazione elettrica alla caldaia, mentre
quest’ultima è in funzione, i bruciatori si spegneranno e si riaccenderanno au-
tomaticamente, al ripristino della tensione di rete.
Spegnimento
Ruotare al minimo entrambe le manopole (part. 1 e 2 - fig. 1).
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamente.
È disabilitato il funzionamento sanitario e riscaldamento, tutti i led sono spenti; rimane
però attiva la funzione antigelo.
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo
non funziona. Per lunghe soste durante il periodo invernale, al fine di evitare
danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della caldaia, quella
sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e intro-
durre l’apposito antigelo nell’impianto di riscaldamento, conforme a quanto pre-
scritto alla sez. 3.3.
2.4 Regolazioni
Commutazione Estate/Inverno
A seconda della posizione delle manopole "1" e "2" é possibile spegnere la caldaia, ef-
fettuare la commutazione estate/inverno oppure disattivare il sanitario.
A = Funz. ESTATE (solo sanitario)
B = Funz. INVERNO (riscaldamento + sanitario)
C = Sanitario disattivato (solo riscaldamento)
fig. 2
