cod. 3541F161 - Rev. 00 - 05/2014
5.6 Elektrik úemasÕ

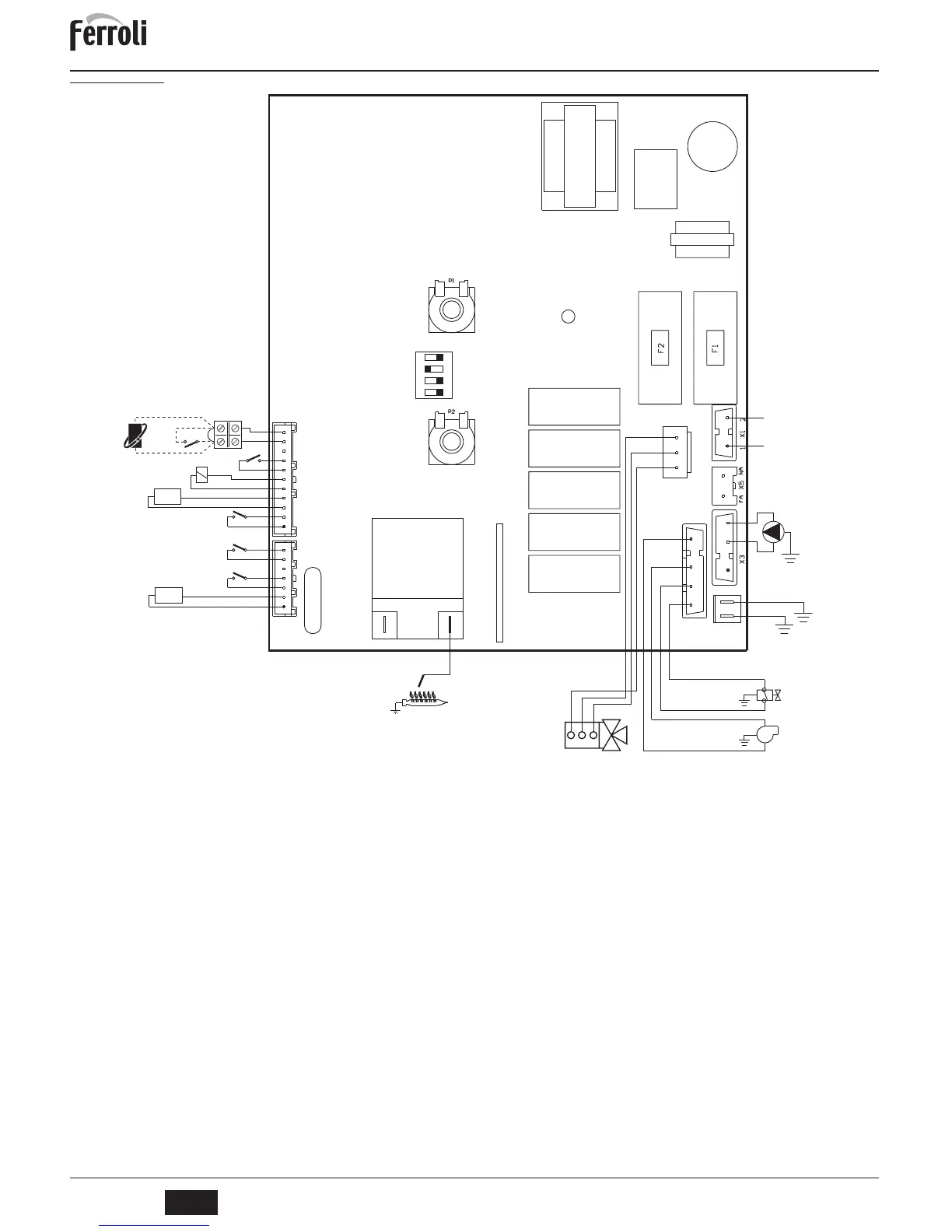

úek. 21 - Elektrik úemasÕ
A
Dikkat: Ortam termostatÕnÕ veya uzaktan krono-kumandayÕ ba÷lamadan önceterminal kutusundaki köprüyü çÕkarÕnÕz.
16 Fan
32 IsÕtma sirkülatörü
34 IsÕtma sensörü
38 AkÕú sivici
42 SÕhhi su sÕcaklÕk sensörü
43 Hava presostatÕ
44 Gaz valfÕ
47 Modureg
49 Emniyet termostatÕ
72 Ortam termostatÕ (opsiyonel)
81 Ateúleme ve tespit elektrotu
95 SaptÕrÕcÕ valf
114 Su presostatÕ
139 Uzaktan krono-kumanda (opsiyonel)
X4
1
2
3
4
5
6
7
114
42
47
38
72
T.
L
N
230V
50 Hz
1
3
2
32
X7
1
44
16
81
1
2
3
4
5
6
7
8
9
10
11
X2
DBM33B
PT1
PT2
49
43
34
T.
1234
ON DIP
PR08202
3.15A 250Vac
2
3
4
95
1 2 3
139
