DIVAPROJECT F24
35
FR
cod. 3541F161 - Rev. 00 - 05/2014
Thermostat d'ambiance (optionnel)
B
ATTENTION : LE THERMOSTAT D'AMBIANCE DOIT ÊTRE À CONTACTS
PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CAR-
TE ÉLECTRONIQUE EST IRRÉMÉDIABLEMENT DÉTÉRIORÉE.
En raccordant une chronocommande ou un interrupteur horaire (minuterie),
éviter d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'inter-
ruption. Leur alimentation doit se faire par raccordement direct au secteur ou
par piles selon le type de dispositif.

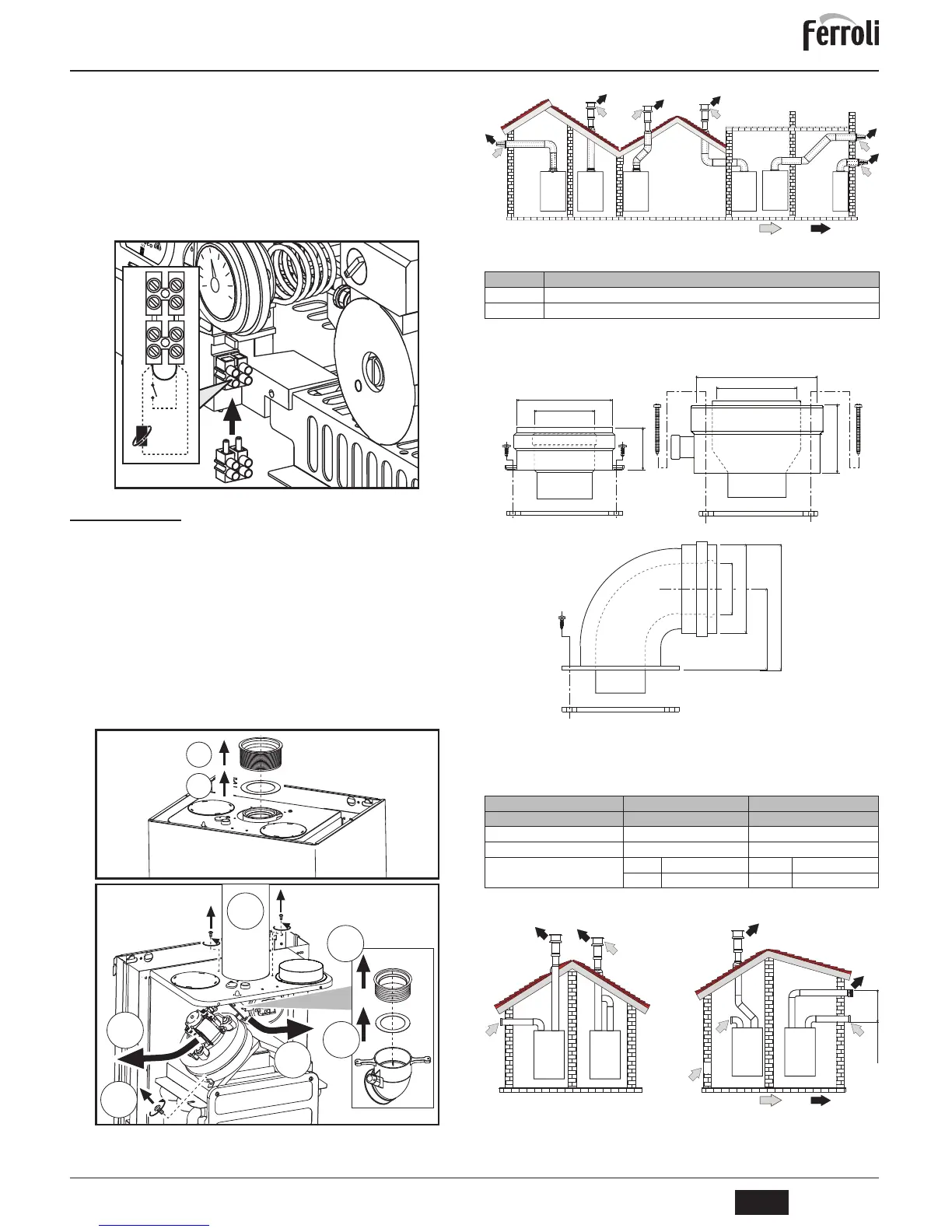

Accès au bornier
Après avoir retiré l'habillage, il est possible d'accéder au bornier électrique. La disposi-
tion des barrettes pour les différentes connexions est reportée dans le schéma électrique
au chapitre des données techniques fig. 21.
fig. 4 - Accès au bornier
3.6 Conduits de fumée
Avertissements
L'appareil est du type "C" à chambre étanche et tirage forcé, l'arrivée d'air et la sortie de
fumées doivent être raccordées à un des systèmes d'évacuation/aspiration indiqués ci-
après. L'appareil est homologué pour fonctionner avec toutes les configurations de con-
duits Cny indiquées sur la présente notice d'instructions. Toutefois, il est possible que
certaines configurations de sortie soient expressément limitées ou interdites par les tex-
tes réglementaires et/ou la réglementation locale. Avant de procéder à l'installation, véri-
fier et respecter scrupuleusement les prescriptions qui s'y rapportent. En outre,
respecter le positionnement des terminaux muraux et/ou sur le toit et les distances mini-
males d'une fenêtre adjacente, sous une bouche d'aération, d'un angle de l'édifice, etc.
Diaphragmes
Pour le fonctionnement de la chaudière, monter les diaphragmes fournis avec l'appareil
selon les indications des tableaux ci-après.
Vérifier que la chaudière dispose du bon diaphragme (lorsque cela est nécessaire) et
que ce dernier est installé correctement.
A Remplacement lorsque la chaudière n'est pas installée
B Remplacement lorsque la chaudière et les conduits de fumée sont
déjà installés
Raccordement avec des tubes coaxiaux
fig. 5 - Exemples de raccordement avec des conduits coaxiaux ( = Air / = Fumées)
Tableau 3 - Typologie
Pour le raccordement avec des tubes coaxiaux, un des accessoires suivants doit être
monté au départ Pour les cotes du perçage des trous dans le mur, voir fig. 14.
fig. 6 - Accessoires de départ pour conduits coaxiaux
Tableau 4 - Diaphragmes pour conduits coaxiaux
Raccordement avec des conduits séparés
fig. 7 - Exemples de raccordements avec des conduits séparés ( = Air / = Fumées)
Type Description
C1X
Aspiration et évacuation horizontale murale
C3X
Aspiration et évacuation verticale au toit.
Coaxial 60/100 Coaxial 80/125
Longueur maximale admissible 5 m 10 m
Facteur de réduction coude 90° 1 m 0.5 m
Facteur de réduction coude 45° 0.5 m 0.25 m
Diaphragme à utiliser
0 ÷ 2 m Ø 43 0 ÷ 3 m Ø 43
2 ÷ 5 m Pas de diaphragme 3 ÷ 10 m Pas de diaphragme
