DIVAPROJECT F24
45
RO
cod. 3541F161 - Rev. 00 - 05/2014
Termostatul de cameră (opĠional)
B
ATENğIE: TERMOSTATUL DE CAMERĂ TREBUIE SĂ AIBĂ CONTACTELE
CURATE. DACĂ SE CONECTEAZĂ 230 V. LA BORNELE TERMOSTATULUI
DE CAMERĂ, SE DETERIOREAZĂ IREMEDIABIL CARTELA ELECTRONI-
CĂ.
La racordarea unei cronocomenzi sau timer, evitaĠi să alimentaĠi aceste dispo-
zitive de la contactele lor de întrerupere. Alimentarea lor trebuie efectuată prin
intermediul unui racord direct de la reĠea sau prin baterii, în funcĠie de tipul de
dispozitiv.
Accesul la panoul de borne electric
După ce aĠi scos carcasa veĠi putea avea acces la panoul de borne electric. Dispunerea
bornelor pentru diferitele conexiuni este indicată úi în diagrama electrică din fig. 21.

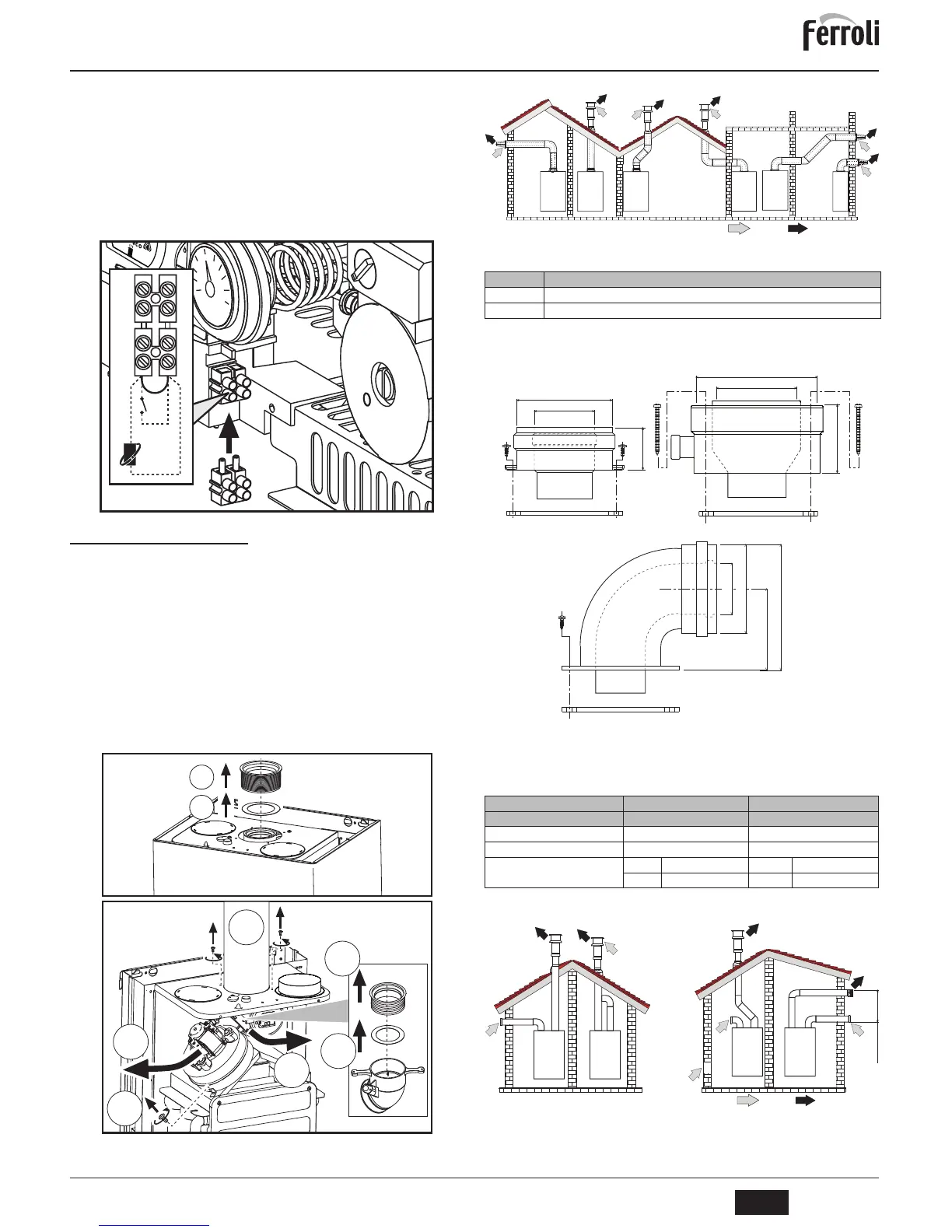

fig. 4 - Accesul la panoul de borne
3.6 Conducte de evacuare gaze arse
Măsuri de precauĠie
Aparatul este de "tipul C" cu cameră etanúă úi tiraj forĠat, conductele de admisie aer úi
de evacuare a gazelor arse trebuie să fie racordate la unul dintre sistemele de evacuare/
admisie indicate în continuare. Aparatul este omologat pentru a funcĠiona cu toate con-
figuraĠiile de hornuri Cny indicate pe plăcuĠa cu datele tehnice. Cu toate acestea, e po-
sibil ca unele configuraĠii să fie limitate în mod expres sau să nu fie permise de legi,
norme sau regulamente locale. Înainte de a trece la instalare verificaĠi úi respectaĠi cu
stricteĠe prevederile respective. RespectaĠi, de asemenea, dispoziĠiile referitoare la po-
ziĠionarea terminalelor pe perete úi/sau acoperiú úi distanĠele minime faĠă de ferestre, pe-
reĠi, deschideri de aerisire etc.
Diafragme
Pentru funcĠionarea centralei este necesar să montaĠi diafragmele livrate o dată cu apa-
ratul, conform indicaĠiilor prezentate în tabelele de mai jos.
VerificaĠi ca în centrală să existe diafragma corectă (când aceasta trebuie să fie utilizată)
úi ca aceasta să fie corect poziĠionat
ă
.
A Înlocuire cu centrala neinstalată
B Înlocuire cu centrala úi conductele de gaze arse deja instalate
Racordarea cu tuburi coaxiale
fig. 5 - Exemple de racordare cu tuburi coaxiale ( = Aer / = Gaze arse)
Tabel. 3 - Tipologie
Pentru conectarea coaxială montaĠi pe aparat unul dintre următoarele accesorii de por-
nire. Pentru cotele pentru efectuarea orificiilor în perete consultaĠi fig. 14.
fig. 6 - Accesorii de pornire pentru conducte coaxiale
Tabel. 4 - Diafragme pentru conducte coaxiale
Racordarea cu tuburi separate
fig. 7 - Exemple de racordare cu conducte separate ( = Aer / = Gaze arse)
Tip Descriere
C1X
Admisie úi evacuare orizontală, pe perete
C3X
Admisie úi evacuare verticală, pe acoperiú
Coaxial 60/100 Coaxial 80/125
Lungime maximă permisă 5 m 10 m
Factor de reducere cot 90° 1 m 0,5 m
Factor de reducere cot 45° 0,5 m 0,25 m
Diafragmă de utilizat
0 ÷ 2 m Ø 43 0 ÷ 3 m Ø 43
2 ÷ 5 m nicio diafragmă 3 ÷ 10 m nicio diafragmă
