4.4 Risoluzione dei problemi
Diagnostica
La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un’anomalia alla caldaia, i 3 leds indicheranno il codice dell’anomalia.
Vi sono anomalie che causano blocchi permanenti: per il ripristino del funzionamento è sufficiente premere il tasto RESET per 1 secondo (rif. 5 - fig. 1) oppure attraverso il RESET
del cronocomando remoto (opzionale) se installato; se la caldaia non riparte è necessario risolvere l’anomalia che viene indicata nei leds di funzionamento.
Altre anomalie causano blocchi temporanei che vengono ripristinati automaticamente non appena il valore rientra nel campo di funzionamento normale della caldaia.

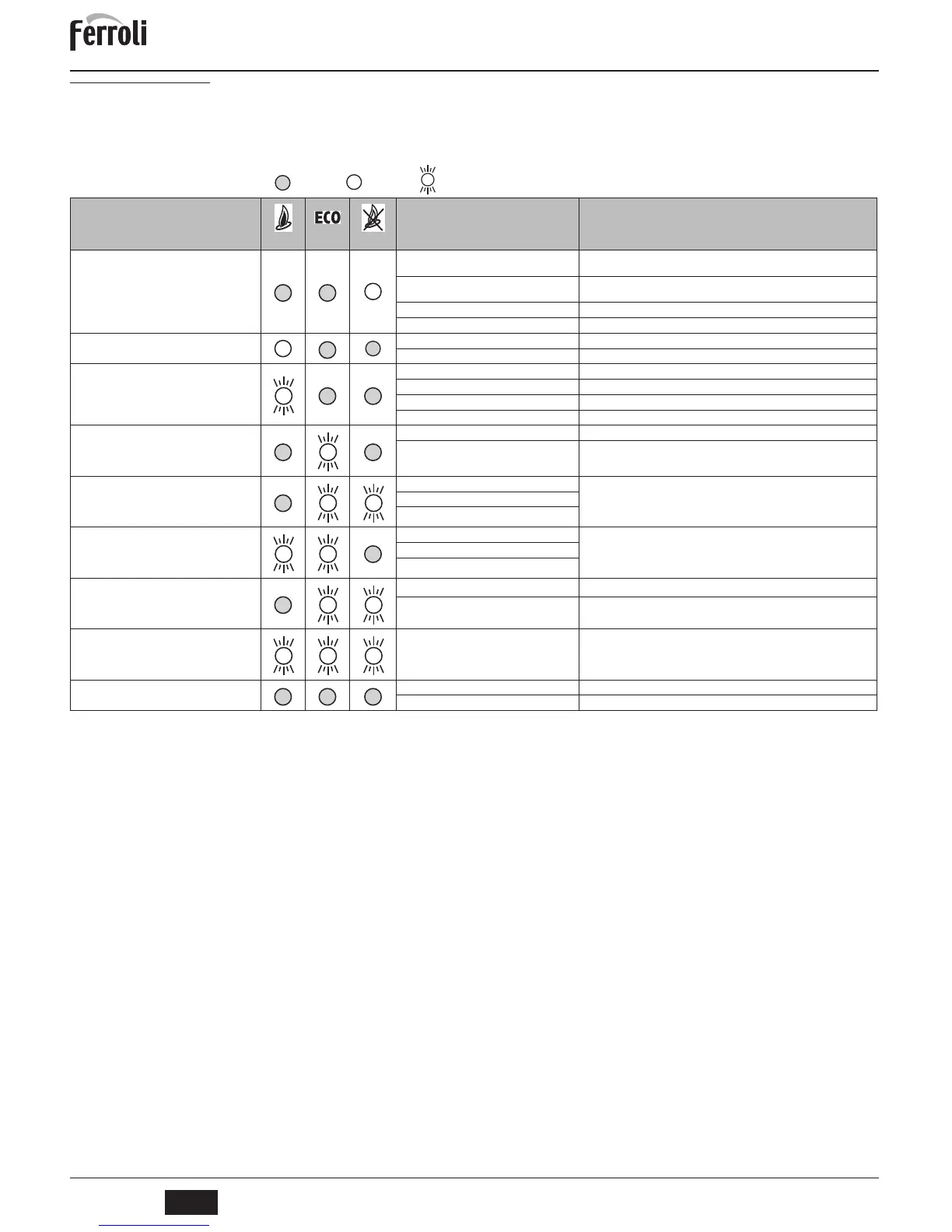

Tabella. 9 - Lista anomalia (Legenda Leds = Spento / = Acceso / = Lampeg. veloce)
5. CARATTERISTICHE E DATI TECNICI
Tabella. 10 - Legenda delle figure del cap. 5
Anomalia Possibile causa Soluzione
Verde Giallo Rosso
Mancata accensione del bruciatore
Mancanza di gas
Controllare che l’afflusso di gas alla caldaia sia regolare e che sia stata eliminata l’aria
dalle tubazioni
Anomalia elettrodo di rivelazione/accensione
Controllare il cablaggio dell’elettrodo e che lo stesso sia posizionato correttamente e
privo di incrostazioni
Valvola gas difettosa Verificare e sostituire la valvola a gas
Potenza di accensione troppo bassa Regolare la potenza di accensione
Segnale fiamma presente con bruciatore spento
Anomalia elettrodo Verificare il cablaggio dell’elettrodo di ionizzazione
Anomalia scheda Verificare la scheda
Pressostato aria (non chiude i contatti entro 20 sec.
dall’attivazione del ventilatore)
Contatto pressostato aria aperto Verificare il cablaggio
Cablaggio al pressostato aria errato Verificare il ventilatore
Diaframma errato Verificare il pressostato
Camino non correttamente dimensionato o ostruito Sostituire il diaframma
Pressione impianto insufficiente
Impianto scarico Caricare l’impianto
Pressostota acqua non collegato o danneggiato Verificare il sensore
Anomalia sensore di mandata
Sensore danneggiato
Verificare il cablaggio o sostituire il sensore
Cablaggio in corto circuito
Cablaggio interrotto
Anomalia sensore sanitario
Sensore danneggiato
Verificare il cablaggio o sostituire il sensore
Cablaggio in corto circuito
Cablaggio interrotto
Intervento protezione scambiatore (i leds lampeggiano
alternativamente)
Mancanza di circolazione H
2
O impianto
Verificare il circolatore
Aria nell’impianto Sfiatare l’impianto
Scheda difettosa
Scheda guasta Sostituire la scheda
Scheda non alimentata elettricamente
Mancanza alimentazione elettrica Verifica alimentazione elettrica
Fusibili danneggiati Sostituire fusibili
5
Camera stagna
37
Filtro entrata acqua fredda
7
Entrata gas
38
Flussostato
8
Uscita acqua sanitaria
39
Limitatore di portata acqua
9
Entrata acqua sanitaria
42
Sensore di temperatura sanitaria
10
Mandata impianto
43
Pressostato aria
11
Ritorno impianto
44
Valvola gas
14
Valvola di sicurezza
49
Termostato di sicurezza
16
Ventilatore
56
Vaso di espansione
19
Camera combustione
74
Rubinetto di riempimento impianto
22
Bruciatore
81
Elettrodo d’accensione e rilevazione
27
Scambiatore in rame per riscaldamento e sanitario
95
Valvola deviatrice
28
Collettore fumi
114
Pressostato acqua
29
Collettore uscita fumi
187
Diaframma fumi
32
Circolatore riscaldamento
194
Scambiatore acqua sanitaria
34
Sensore temperatura riscaldamento
241
Bypass automatico
36
Sfiato aria automatico
364
Raccordo anticondensa
