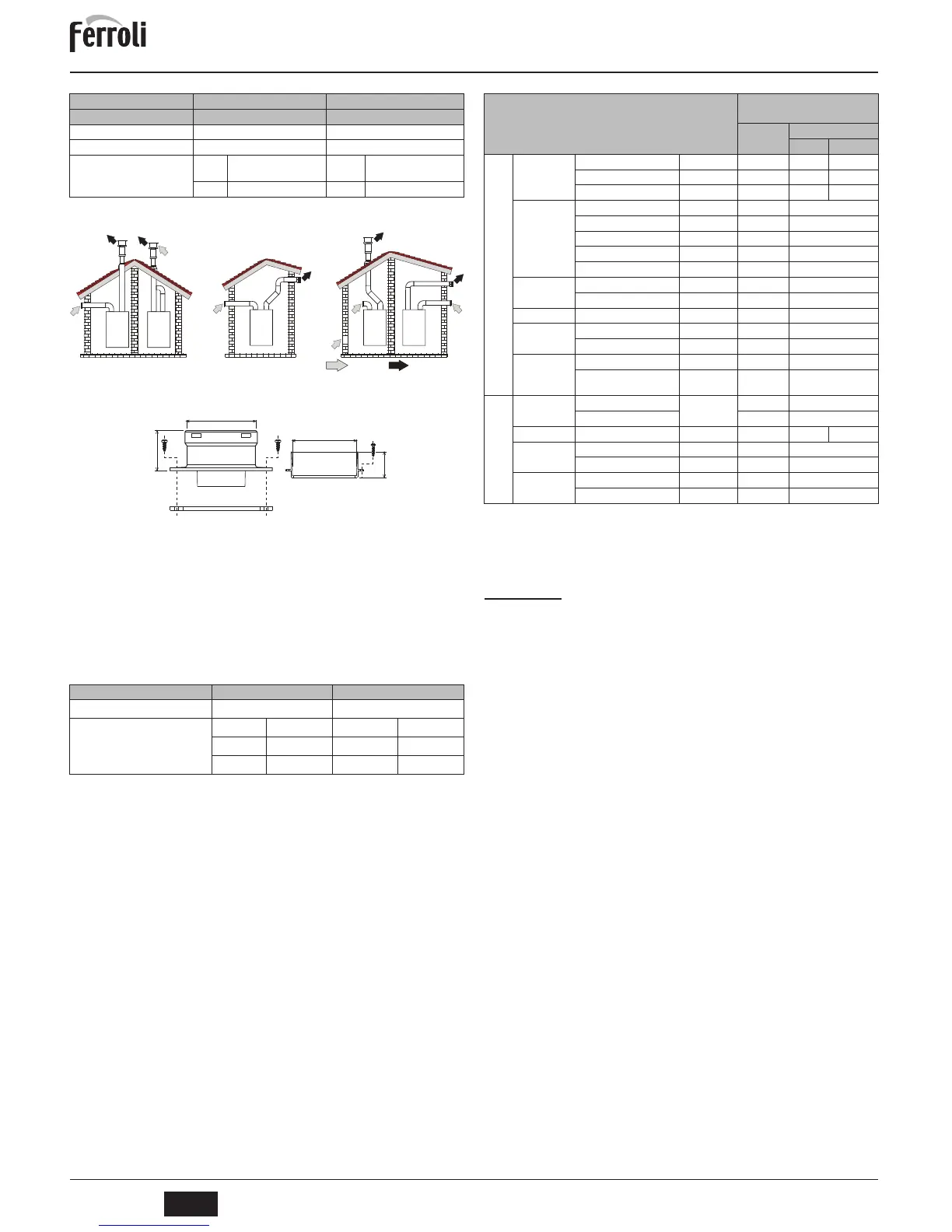

Tabella. 2 - Diaframmi per condotti coassiali
Collegamento con tubi separati
fig. 8 - Esempi di collegamento con tubi separati ( = Aria / = Fumi)
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-
rio di partenza:
fig. 9 - Accessorio di partenza per condotti separati
Prima di procedere con l’installazione, verificare il diaframma da utilizzare e che non sia
superata la massima lunghezza consentita tramite un semplice calcolo:
1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori
e terminali di uscita.
2. Consultare la tabella 4 ed individuare le perdite in m
eq
(metri equivalenti) di ogni
componente, a seconda della posizione di installazione.
3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-
ghezza consentita in tabella 3.
Tabella. 3 - Diaframmi per condotti separati
Tabella. 4 - Accessori
4. SERVIZIO E MANUTENZIONE
Tutte le operazioni di regolazione, trasformazione, messa in servizio, manutenzione de-
vono essere effettuate solo da Personale Qualificato e di sicura qualificazione.
FERROLI declina ogni responsabilità per danni a cose e/o persone derivanti dalla ma-
nomissione dell’apparecchio da parte di persone non qualificate e non autorizzate.
4.1 Regolazioni
Trasformazione gas di alimentazione
L’apparecchio può funzionare con alimentazione a gas Metano o G.P.L. e viene predi-
sposto in fabbrica per l’uso di uno dei due gas, come chiaramente riportato sull’imballo
e sulla targhetta dati tecnici dell’apparecchio stesso. Qualora si renda necessario utiliz-
zare l’apparecchio con gas diverso da quello preimpostato, è necessario dotarsi dell’ap-
posito kit di trasformazione e operare come indicato di seguito:
1. Sostituire gli ugelli al bruciatore principale, inserendo gli ugelli indicati in tabella dati
tecnici al cap. 5, a seconda del tipo di gas utilizzato.
2. Togliere il diaframma gas
3. Modificare il parametro relativo al tipo di gas:
• portare la caldaia in modo stand-by
• premere il tasto RESET per 10 secondi: leds lampeggianti veloce per due se-
condi
• led rosso acceso
• premere il tasto RESET per 5 secondi: leds lampeggianti veloce per due secon-
di
• ruotare la manopola del sanitario (rif. 2 - fig. 1) al minimo (per funzionamento a
Metano) o al massimo (per funzionamento a GPL)
• premere il tasto RESET per 5 secondi: leds lampeggianti veloce per due secon-
di
• Led verde acceso
• ruotare la manopola del riscaldamento (rif. 1 - fig. 1) al minimo e poi al massimo
• la caldaia torna in modo stand-by
• posizionare le manopole sulle temperature impostate
4. Regolare la pressione minima e controllare la pressione massima al bruciatore (rif.
paragrafo relativo), impostando i valori indicati in tabella dati tecnici (vedi cap. 5) per
il tipo di gas utilizzato
5. Applicare la targhetta adesiva contenuta nel kit di trasformazione vicino alla targhet-
ta dei dati tecnici per comprovare l’avvenuta trasformazione.
Attivazione modalità TEST
Premere per 3 volte entro 3 secondi il tasto RESET per attivare la modalità TEST. La
caldaia si accende al massimo della potenza di riscaldamento impostata come al para-
grafo successivo.
Per essere certi che la caldaia lavori al 100% di potenza, ruotare al minimo e poi al mas-
simo la manopola del riscaldamento (part. 1 fig. 1).
Premere per altre 3 volte entro 3 secondi il tasto RESET per uscire dalla modalità TEST.
Uscendo dalla modalità TEST, la potenza massima riscaldamento impostata non verrà
modificata.
La modalità TEST si disabilità comunque automaticamente dopo 15 minuti.
Coassiale 60/100 Coassiale 80/125
Massima lunghezza consentita 5 m 10 m
Fattore di riduzione curva 90° 1 m 0.5 m
Fattore di riduzione curva 45° 0.5 m 0.25 m
Diaframma da utilizzare
0 ÷ 2 m
DOMIproject F 24
= Ø 43
DOMIproject F 32
= Ø 45
0 ÷ 3 m
DOMIproject F 24
= Ø 43
DOMIproject F 32
= Ø 45
2 ÷ 5 m no diaframma 3 ÷ 10 m no diaframma
DOMIproject F 24 DOMIproject F 32
Massima lunghezza consentita
60 m
eq
48 m
eq
Diaframma da utilizzare
0 - 20 m
eq
Ø 43 0 - 15 m
eq
Ø 45
20 - 45 m
eq
Ø 47 15 - 35 m
eq
Ø 50
45 - 60 m
eq
No diaframma 35 - 48 m
eq
No diaframma
C
52
C
32
C
52
B
22
C
12
50
80
010011X0
80
32
Perdite in m
eq
Aspirazione
aria
Scarico fumi
Verticale Orizzontale
Ø 80
TUBO
0.5 m M/F 1KWMA38A 0,5 0,5 1,0
1 m M/F 1KWMA83A 1,0 1,0 2,0
2 m M/F 1KWMA06K 2,0 2,0 4,0
CURVA
45° F/F 1KWMA01K 1,2 2,2
45° M/F 1KWMA65A 1,2 2,2
90° F/F 1KWMA02K 2,0 3,0
90° M/F 1KWMA82A 1,5 2,5
90° M/F + Presa test 1KWMA70U 1,5 2,5
TRONCHETTO
con presa test 1KWMA16U 0,2 0,2
per scarico condensa 1KWMA55U - 3,0
TEE
con scarico condensa 1KWMA05K - 7,0
TERMINALE
aria a parete 1KWMA85A 2,0 -
fumi a parete con antivento 1KWMA86A - 5,0
CAMINO
Aria/fumi sdoppiato 80/80 1KWMA84U - 12,0
Solo uscita fumi Ø80 1KWMA83U +
1KWMA86U
-4,0
Ø 100
RIDUZIONE
da Ø80 a Ø100 1KWMA03U 0,0 0,0
da Ø100 a Ø80 1,5 3,0
TUBO
1 m M/F 1KWMA08K 0,4 0,4 0,8
CURVA
45° M/F 1KWMA03K 0,6 1,0
90° M/F 1KWMA04K 0,8 1,3
TERMINALE
aria a parete 1KWMA14K 1,5 -
fumi a parete antivento 1KWMA29K - 3,0
