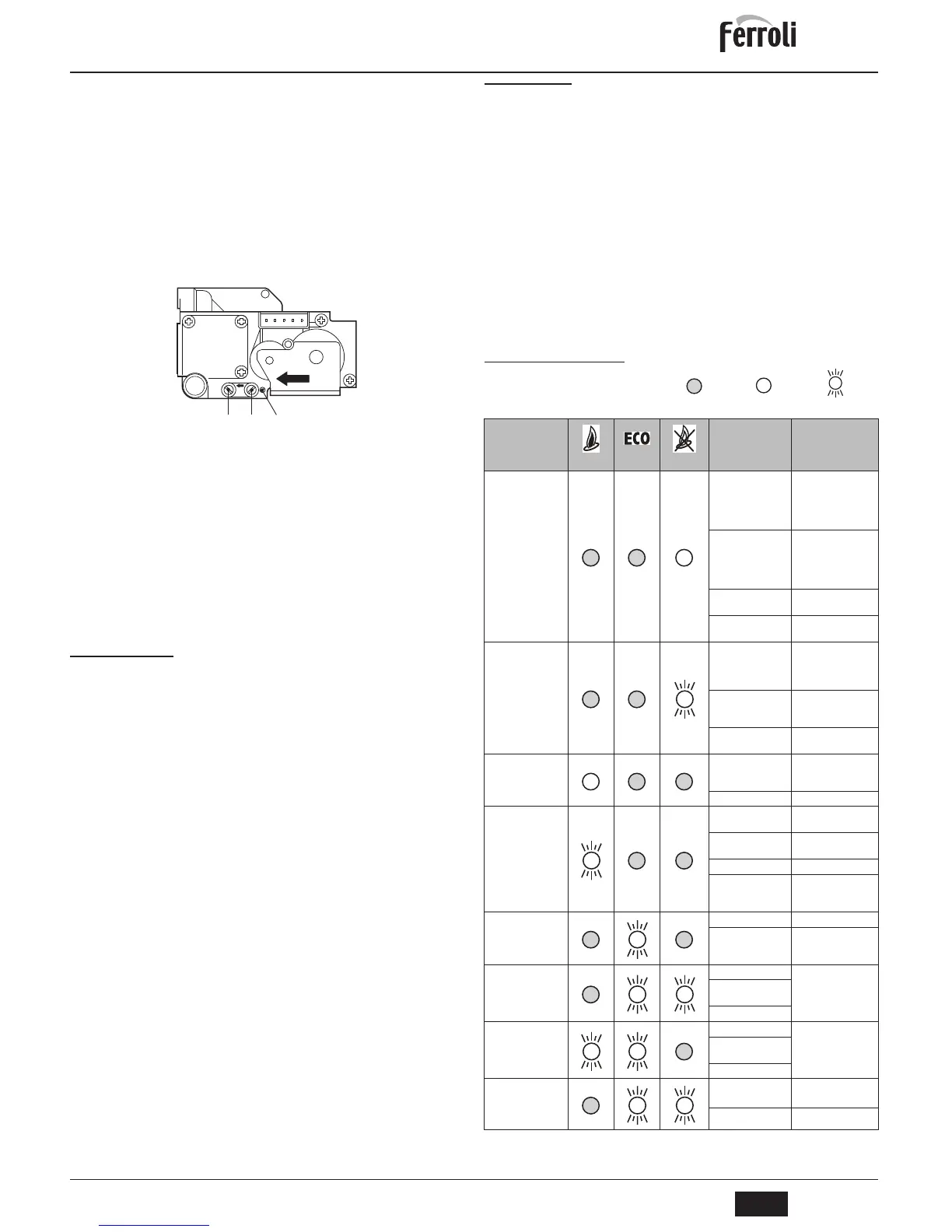

Page #5 background imageLoading...
Page #5 background image
DOMIproject F 24 - F 32
5
IT
cod. 3540R780 - 0/201 (Rev. 00)
Regolazione pressione al bruciatore
Questo apparecchio, essendo del tipo a modulazione di fiamma, ha due valori di pres-
sione fissi: quello di minima e quello di massima, che devono essere quelli indicati in ta-
bella dati tecnici in base al tipo di gas.
Collegare un idoneo manometro alla presa di pressione “B” fig. 10 posta a valle del-
la valvola gas
Premere 3 volte entro 3 secondi il tasto RESET per attivare la modalità TEST.
Ruotare al minimo la manopola del riscaldamento (part. 1 fig. 1).
Regolare la pressione minima attraverso la vite "D" fig. 10, in senso orario per di-
minuirla ed in senso antiorario per aumentarla.
Ruotare al massimo la manopola del riscaldamento (part. 1 fig. 1).
Verificare la pressione massima.
Premere 3 volte entro 3 secondi il tasto RESET per uscire dalla modalità TEST.
A
Una volta effettuato il controllo della pressione o la regolazione della
stessa è obbligatorio sigillare con vernice o apposito sigillo la vite di re-
golazione.
fig. 10 - Valvola gas
A Presa di pressione a monte
B Presa di pressione a valle
D Vite di regolazione pressione minima
Regolazione della potenza riscaldamento
Per regolare la potenza in riscaldamento posizionare la caldaia in funzionamento TEST
(vedi sez. 4.1). Ruotare la manopola di regolazione temperatura riscaldamento (rif. 1 -
fig. 1) in senso orario per aumentare la potenza o in senso antiorario per diminuirla. Pre-
mendo il tasto RESET entro 5 secondi, la potenza massima resterà quella appena im-
postata. Uscire dal funzionamento TEST (vedi sez. 4.1).
Regolazione della potenza di accensione
Per regolare la potenza di accensione posizionare la caldaia in funzionamento TEST
(vedi sez. 4.1).Ruotare la manopola di regolazione temperatura sanitario (rif. 2 - fig. 1)
in senso orario per aumentare la potenza o in senso antiorario per diminuirla. Premendo
il tasto RESET entro 5 secondi, la potenza di accensione resterà quella appena impo-
stata. Uscire dal funzionamento TEST (vedi sez. 4.1).
4.2 Messa in servizio
Prima di accendere la caldaia
Verificare la tenuta dell’impianto gas.
Verificare la corretta precarica del vaso di espansione.
Riempire l’impianto idraulico ed assicurare un completo sfiato dell’aria contenuta
nella caldaia e nell’impianto.
Verificare che non vi siano perdite di acqua nell’impianto, nei circuiti acqua sanitaria,
nei collegamenti o in caldaia.
Verificare l’esatto collegamento dell’impianto elettrico e la funzionalità dell’impianto
di terra.
Verificare che il valore di pressione gas per il riscaldamento sia quello richiesto.
Verificare che non vi siano liquidi o materiali infiammabili nelle immediate vicinanze
della caldaia
Verifiche durante il funzionamento
Accendere l’apparecchio.
Assicurarsi della tenuta del circuito del combustibile e degli impianti acqua.
Controllare l’efficienza del camino e condotti aria-fumi durante il funzionamento del-
la caldaia.
Controllare che la circolazione dell’acqua, tra caldaia ed impianti, avvenga corretta-
mente.
Assicurarsi che la valvola gas moduli correttamente sia nella fase di riscaldamento
che in quella di produzione d’acqua sanitaria.
Verificare la buona accensione della caldaia, effettuando diverse prove di accensio-
ne e spegnimento, per mezzo del termostato ambiente o del comando remoto.
Assicurarsi che il consumo del combustibile indicato al contatore, corrisponda a
quello indicato nella tabella dati tecnici al cap. 5.
Assicurarsi che senza richiesta di riscaldamento il bruciatore si accenda corretta-
mente all’apertura di un rubinetto dell’acqua calda sanitaria. Controllare che durante
il funzionamento in riscaldamento, all’apertura di un rubinetto dell’acqua calda, si ar-
resti il circolatore riscaldamento, e vi sia produzione regolare di acqua sanitaria.
Verificare la corretta programmazione dei parametri ed eseguire le eventuali perso-
nalizzazioni richieste (curva di compensazione, potenza, temperature, ecc.).
4.3 Manutenzione
Controllo periodico
Per mantenere nel tempo il corretto funzionamento dell’apparecchio, è necessario far
eseguire da personale qualificato un controllo annuale che preveda le seguenti verifiche:
I dispositivi di comando e di sicurezza (valvola gas, flussometro, termostati, ecc.)
devono funzionare correttamente.
Il circuito di evacuazione fumi deve essere in perfetta efficienza.
(Caldaia a camera stagna: ventilatore, pressostato, ecc. - La camera stagna deve
essere a tenuta: guarnizioni, pressacavi ecc.)
(Caldaia a camera aperta: antirefoleur, termostato fumi, ecc.)
I condotti ed il terminale aria-fumi devono essere liberi da ostacoli e non presentare
perdite
Il bruciatore e lo scambiatore devono essere puliti ed esenti da incrostazioni. Per
l’eventuale pulizia non usare prodotti chimici o spazzole di acciaio.
L'elettrodo deve essere libero da incrostazioni e correttamente posizionato.
Gli impianti gas e acqua devono essere a tenuta.
La pressione dell’acqua dell’impianto a freddo deve essere di circa 1 bar; in caso
contrario riportarla a questo valore.
La pompa di circolazione non deve essere bloccata.
Il vaso d’espansione deve essere carico.
La portata gas e la pressione devono corrispondere a quanto indicato nelle rispetti-
ve tabelle.
4.4 Risoluzione dei problemi
Tabella. 5 - Lista anomalia (Legenda Leds = Spento / = Acceso / = Lam-
peg. veloce)
IN OUT
BA D
Anomalia Possibile causa Soluzione
Verde Giallo Rosso
Mancata accensione
del bruciatore
Mancanza di gas
Controllare che
l’afflusso di gas alla cal-
daia sia regolare e che
sia stata eliminata l’aria
dalle tubazioni
Anomalia elettrodo di
rivelazione/accensione
Controllare il cablaggio
dell’elettrodo e che lo
stesso sia posizionato
correttamente e privo di
incrostazioni
Valvola gas difettosa
Verificare e sostituire la
valvola a gas
Potenza di accen-
sione troppo bassa
Regolare la potenza di
accensione
Intervento protezione
sovra-temperatura
Sensore riscalda-
mento danneggiato
Controllare il corretto
posizionamento e fun-
zionamento del sen-
sore di riscaldamento
Mancanza di circola-
zione d’acqua
nell’impianto
Verificare il circolatore
Presenza aria
nell’impianto
Sfiatare l’impianto
Segnale fiamma pre-
sente con bruciatore
spento
Anomalia elettrodo
Verificare il cablaggio
dell’elettrodo di ionizza-
zione
Anomalia scheda Verificare la scheda
Pressostato aria (non
chiude i contatti entro
60 sec. dall’attivazione
del ventilatore)
Contatto pressostato
aria aperto
Verificare il cablaggio
Cablaggio al presso-
stato aria errato
Verificare il ventilatore
Diaframma errato Verificare il pressostato
Camino non corretta-
mente dimensionato o
ostruito
Sostituire il diaframma
Pressione impianto
insufficiente
Impianto scarico Caricare l’impianto
Pressostota acqua non
collegato o danneg-
giato
Verificare il sensore
Anomalia sensore di
mandata
Sensore danneggiato
Verificare il cablaggio o
sostituire il sensore
Cablaggio in corto cir-
cuito
Cablaggio interrotto
Anomalia sensore
sanitario
Sensore danneggiato
Verificare il cablaggio o
sostituire il sensore
Cablaggio in corto cir-
cuito
Cablaggio interrotto
Intervento protezione
scambiatore.
(I leds lampeggiano
alternativamente)
Mancanza di circola-
zione H
2
O impianto
Verificare il circolatore
Aria nell’impianto Sfiatare l’impianto
