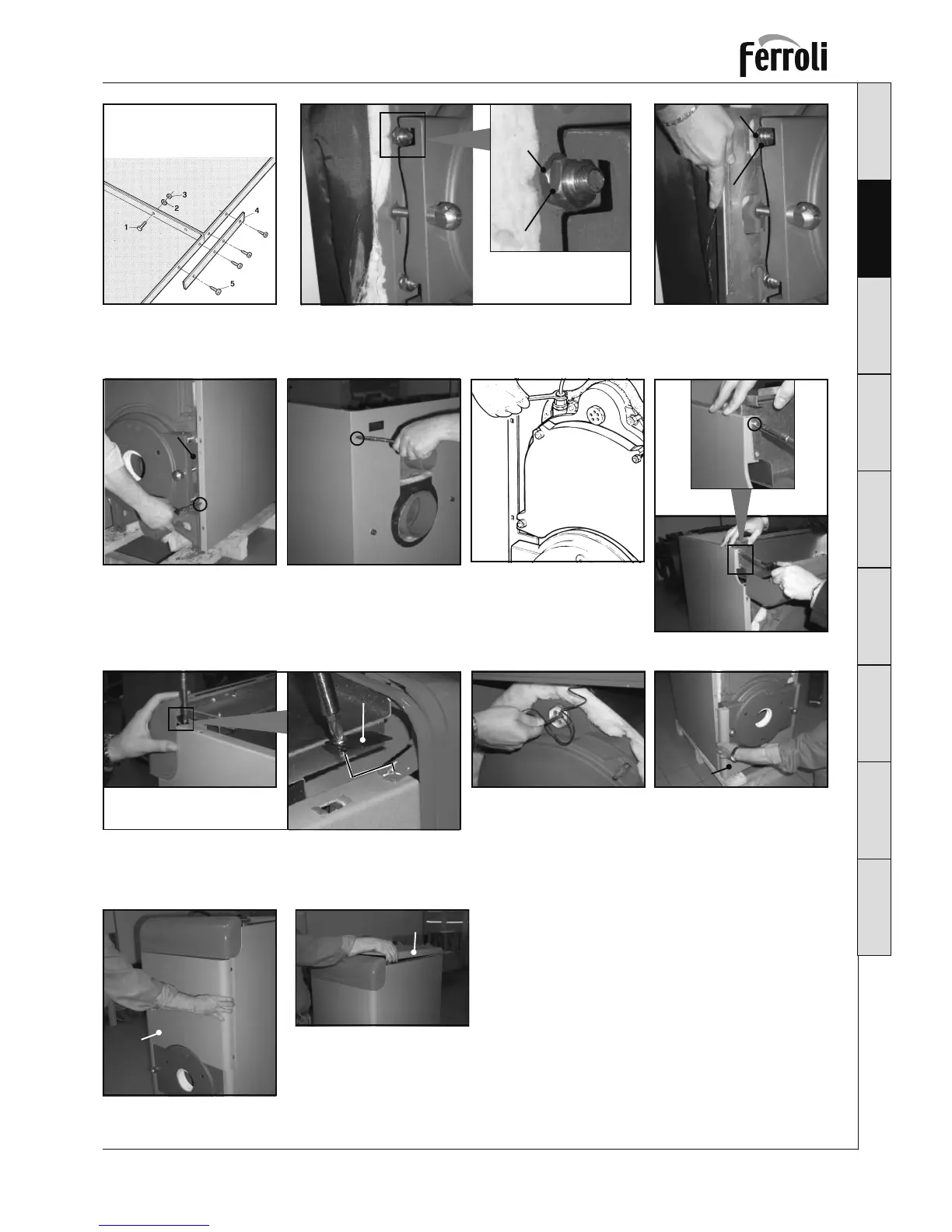

D Collegare i pan nel li tra di loro, tra mi te le viti 1, le rondelle 2 ed i dadi 3, rinfor-
zando la loro parte inferiore con le lame 4 fis sa te con le viti 5.
E Allentare i dadi "A"
F Inserire la staf fa fissaggio fianchi "A" fra i dadi "A" e "B".
G Fissare la fiancata sulla staffa "A" e fissarla tramite le viti "B" (Vista lato destro).
Ripetere le operazioni del punto G anche per la fiancata Sinistra.
H Fissare le fiancate alla parete posteriore "A" tramite le viti "B".
I Svolgere il capillare dell'idrometro ed avvitare il suo rac cor do al l'ap po si ta guaina sulla parte
anteriore del corpo caldaia.
L Fissare la scatola pro te zio ne cablaggio "A" tramite le viti "B" sulle fiancate laterali.
M Fissare il cruscotto ai fianchi tramite le apposite linguette
"A".
Interporre tra la testa della vite e la lin guet ta, l'apposita molleta
di rinforzo “B”.
N Inserire i 3 bulbi (Temostato di sicurezza, termostato caldaia
e termoidrometro).
O Montare il pannello anteriore inferiore "A".
P Montare il pannello superiore "A".
Q Montare il coperchio o i coperchi "A" secondo la lun ghez za della caldaia (vedi tabella 1 se-
quenza C).
