GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
2.1 Ligações hidráulicas
Efectuar a ligação hidráulica do aparelho respeitando as indicações que se encontram junto de cada ligação e as que se encontram na ¿ gura
2 deste manual.
A ligação deve ser efectuada de modo que os tubos não estejam sujeitos a tensões e é obrigatório montar a válvula de segurança no circuito
de aquecimento, no ponto o mais próximo possível da caldeira, sem que haja nenhuma obstrução ou dispositivo de interceptação entre esta
e a válvula.
O aparelho não é fornecido com vaso de expansão, portanto a sua ligação deve ser efectuada pelo instalador. Para tal recordamos que a
pressão do equipamento, a frio, deve estar entre 0,5 e 1 bar.
2.2 Ligação do queimador
O queimador a gasóleo ou a gás, a ar insuÀ ado para lareiras pressurizados, pode ser utilizado se as suas características de funcionamento
forem adequadas para as dimensões da lareira, da caldeira e à sua sobrecarga de pressão. A escolha do queimador deverá ser efectuada
previamente seguindo as instruções do fabricante, em função do campo de trabalho, dos consumos de combustível e das pressões, bem
como do comprimento da câmara de combustão.
Montar o queimador seguindo as instruções do Seu Fabricante.
2.3 Ligações eléctricas
A caldeira deve ser ligada a uma instalação eléctrica monofásica, 230 Volt - 50 Hz, com ligação ¿ xa e intercalando um interruptor
bipolar cujos contactos tenham uma abertura de pelo menos 3 mm, com fusíveis adequados. Efectuar as ligações do queimador e
do termóstato de ambiente, se estiver montado, de acordo com o esquema eléctrico do cap. 4.
A segurança eléctrica do aparelho só é alcançada quando este estiver correctamente ligado a uma ligação à terra e¿ caz executada
de acordo com as normas de segurança em vigor. Mandar veri¿ car por pessoal pro¿ ssionalmente quali¿ cado se a ligação à terra é adequada
e e¿ ciente, o fabricante não poderá ser considerado responsável por possíveis danos causados pela falta de ligação à terra do equipamento.
Mandar veri¿ car também se a instalação eléctrica é adequada à potência máxima consumida pelo aparelho, indicada na placa das caracte-
rísticas, ve ri¿cando em especial se a secção dos ¿ os da instalação é adequada à potência consumida pelo aparelho.
2.4 Ligação à chaminé
Aconselha-se ligar a caldeira a uma boa chaminé, construída segundo as normas em vigor. A conduta entre as caldeira e a chaminé deve ser
em material adequado à sua função, isto é resistente à temperatura e à corrosão. Nos pontos de junção aconselha-se uma boa vedação e
isolamento térmico de toda a conduta entre a caldeira e a chaminé, para evitar a formação de condensação.

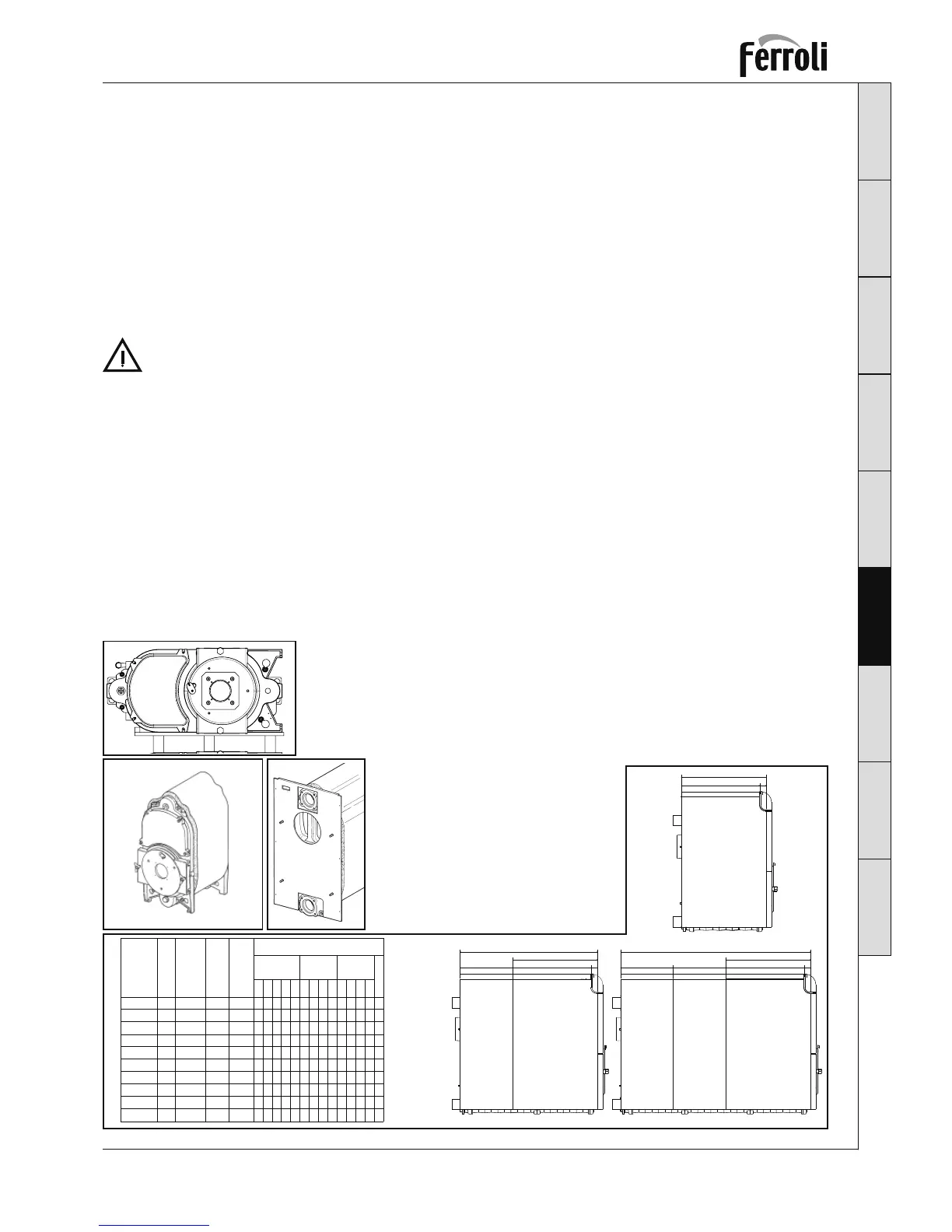

2.5 Montagem da caldeira
A caldeira pode ser fornecida:
1. Com elementos desmontados, em 4 volumes separados que contêm a Carcaça, Painel, Elementos, acessórios para a montagem dos
elementos.
Seguir as instruções em anexo ao grupo de elementos para a montagem do corpo da caldeira. Seguir as instruções seguintes para a
montagem da carcaça e do painel.
2. Com o corpo montado em 3 volumes separados que contêm a Carcaça, o Painel e o Corpo da caldeira.
Seguir estas instruções para a montagem da carcaça e do painel.
Tampa tipo 5 Tampa tipo 5 Tampa tipo 1, 2, 3 e 4
Tampa tipo 5 Tampa tipo 1, 2, 3 e 4
Tampa tipo 1, 2, 3 e 4
Versão 13-14 Elementi
Lateral Dir e Esq
Tipo: 1,2,3,4
Lateral
reversível
Lateral
reversível
L
B440440 57
Versão 9-12 Elementi
Lateral Dir e Esq
Tipo: 1,2,3,4
Lateral
reversível
L
B440 57
AA
Versão 5-8 Elementi
Lateral Dir e Esq
Tipo: 1,2,3,4
B 57
A
Quantidade
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
L
5
6
7
8
9
10
11
12
13
14
604
714
824
934
604
714
824
934
604
714
Modelo
AB
547
657
767
877
547
657
767
877
547
657
/
/
/
/
1044
1154
1264
1374
1484
1594
Tampa
tipo
Lateral
Dir Tipo
Lateral rev.
2
2
2
2
4
4
N° Elem.
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
5
1
1
1
1
2
2
Lateral
Esq Tipo
C Preparar as laterais direita e esquerda, escolhendo a quantidade de painéis laterais em função das dimensões da caldeira (consultar a tabela).
C
B
1
2
2
2
2
A1
A2
A Se o corpo da caldeira for fornecido montado, che-
gará da fábrica numa palete na posição horizontal.
Remover o corpo da palete e colocá-lo na vertical,
no local previsto para a instalação definitiva.
Colocar o isolamento no corpo e proceder à monta-
gem dos vários painéis.
B Montar o painel posterior “1” nos pernos “2” e
apertar as porcas com pouca força.
