30
GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
2.1 Conexiones hidráulicas
Realizar la conexión hidráulica del equipo respetando las indicaciones colocadas cerca de cada enganche y de aquéllas mostradas en la
¿gura 2 de este manual.
La conexión debe ser realizada cerciorándose que los tubos estén libres de tensiones; es obligatorio montar la válvula de seguridad en el
circuito de calentamiento, en el punto más cercano posible de la caldera, sin que entre ésta y la válvula se encuentren obstrucciones o algún
mecanismo de interceptación.
El equipo se suministra sin vaso de expansión, por este motivo su conexión debe ser realizado por cuenta del técnico instalador. Es necesario
recordar que la presión del equipo, en frío, debe ser entre 0,5 y 1 bar.
2.2 Conexión del quemador
El quemador de gasóleo o de gas, de aire soplado mediante hogares presurizados, puede ser utilizado si sus características de funciona-
miento resultan adecuadas con las dimensiones del hogar de la caldera y con su sobrepresión. La elección del quemador debe ser realizada
primeramente siguiendo las instrucciones del fabricante, en función de su campo de trabajo, de los consumos de los combustibles y de las
presiones, además de la longitud de la cámara de combustión.
Montar el quemador siguiendo las instrucciones indicadas por su fabricante.
2.3 Conexiones eléctricas
La caldera se conecta con una línea eléctrica monofásica (230 voltios -50 Hz) con conexión ¿ ja e interponiendo un interruptor bipolar
cuyos contactos tengan una apertura no inferior de 3 mm y con fusibles adecuados. Realizar las conexiones del quemador y del
eventual ter mostato ambiente siguiendo el esquema eléctrico indicado en el cap. 4.
Es posible garantizar la seguridad eléctrica del equipo sólo cuando éste haya sido conectado correctamente con una e¿ caz instalación
de tierra, realizado en el pleno respeto de las normativas vigentes en ma teria de seguridad. La e¿ cacia de la conexión de tierra debe ser con-
trolada por personal profesionalmente cuali¿ cado. El fabricante no es responsable por eventuales daños provocados que resulten imputables
a la falta de conexión de tierra del equipo. Además, es necesario hacer controlar que la instalación eléctrica corresponda adecuadamente
con la potencia máxima absorbida por el equipo; dicho valor está indicado en la placa de datos, controlar especialmente que la sección de
los cables del equipo sea adecuada con la potencia absorbida por el equipo.
2.4 Conexión con la chimenea
Se aconseja conectar la caldera con una buena chimenea que haya sido fabricada respetando las normas vigentes. El conducto entre la
caldera y la chimenea debe ser de material adecuado para dicha función, es decir resistente a altas temperaturas y a la corrosión. En los
puntos de junturas es aconsejable prestar especial atención a la estanqueidad; aislar térmicamente todo el conducto entre la caldera y la
chimenea para evitar que se forme condensación.

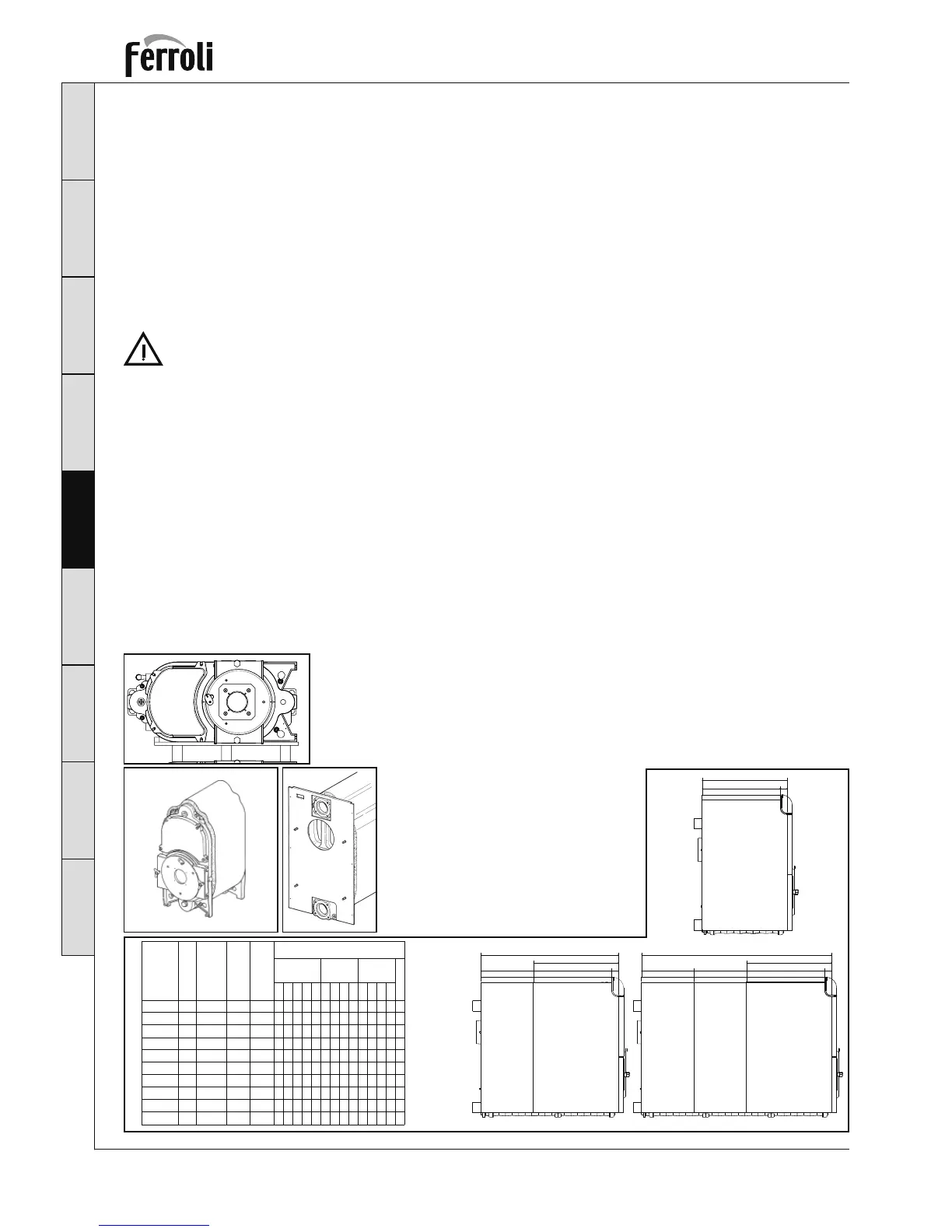

2.5 Ensamblaje de la caldera
La caldera puede ser suministrada:
1. Con elementos desmontados, en 4 paquetes separados que contienen: Revestimiento, Cuadro de mandos, Elementos, Accesorios para
el montaje de los elementos.
Para el ensamblaje del cuerpo caldera seguir las instrucciones anexas al grupo elementos. Para el ensamblaje del revestimiento y del
cuadro de mandos, seguir las siguientes instrucciones.
2. Con el cuerpo montado en 3 paquetes separados que contienen: Revestimiento, Cuadro de mandos, Cuerpo de la caldera.
Para el ensamblaje del revestimiento y del cuadro de mandos, seguir las siguientes instrucciones.
Tapa tipo 5 Tapa tipo 5 Tapa tipo 1, 2, 3 e 4Tapa tipo 5 Tapa tipo 1, 2, 3 e 4
Tapa tipo 1, 2, 3 e 4
Versión 13-14 Elementos
Fianco Dx y Sx
Tipo : 1,2,3,4
Fianco
Reversibile
Fianco
Reversibile
L
B440440 57
Versión 9-12 Elementos
Fianco Dx y Sx
Tipo : 1,2,3,4
Fianco
Reversibile
L
B440 57
AA
Versión 5-8 Elementos
Fianco Dx y Sx
Tipo : 1,2,3,4
B 57
A
Candidad
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
L
5
6
7
8
9
10
11
12
13
14
604
714
824
934
604
714
824
934
604
714
Modello
AB
547
657
767
877
547
657
767
877
547
657
/
/
/
/
1044
1154
1264
1374
1484
1594
Tapa
tipo
Fianco
Dx Tipo
Fianco rev.
2
2
2
2
4
4
N° Elem.
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
5
1
1
1
1
2
2
Fianco
Sx Tipo
C Preparar los À ancos derecho e izquierdo seleccionando la cantidad de paneles laterales en función de las dimensiones de la caldera (véase tabla).
C
B
1
2
2
2
2
A1
A2
A Si el cuerpo de la caldera se suministra ensam-
blado, sale de fábrica en posición horizontal
sobre un palet.
En tal caso, retirarlo del palet y ubicarlo en
posición vertical en el lugar de instalación
de¿ nitivo.
Colocar el aislante sobre el cuerpo y, a conti-
nuación, montar los paneles.
B Montar el panel trasero 1 en las clavijas 2 y
atornillar los pernos sin apretarlos.
