GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
2.1 Raccordements hydrauliques
Effectuer le raccordement hydraulique de l’appareil en respectant les indications placées près de chaque raccord et celles indiquées dans la
¿ gure 2 de ce livret.
Le raccordement doit être fait de façon à ce que les tuyaux ne subissent pas de tensions et il est obligatoire de monter la vanne de sécurité
sur le circuit de chauffage, le plus près possible de la chaudière, sans aucun obstacle ou organe d’arrêt entre celle-ci et la vanne.
L’appareil n’est pas fourni avec le vase d’expansion, son raccordement doit donc être effectué par l’installateur. Nous rappelons à ce propos
que la pression dans l’installation, à froid, doit être comprise entre 0,5 et 1 bar.
2.2 Raccordement du brûleur
Le brûleur à fuel ou à gaz à air soufÀ é pour foyers pressurisés peut être utilisé si ses caractéristiques de fonctionnement sont adaptées aux
dimensions du foyer de la chaudière et à sa surpression. Le brûleur doit être choisi selon les instructions du fabricant, en fonction du champ
de fonctionnement, de la consommation en combustible et des pressions, ainsi que de la longueur de la chambre de combustion.
Monter le brûleur suivant les instructions de son fabricant.
2.3 Raccordements électriques
La chaudière doit être raccordée à une ligne électrique monophasée 230 volts-50Hz, avec raccordement ¿ xe et en interposant un
disjoncteur bipolaire dont les contacts ont une ouverture de 3 mm au moins, avec des fusibles adaptés. Effectuer les raccordements
du brûleur et du thermostat d’ambiance selon le schéma électrique Chap. 4
L’appareil doit être relié à une installation de mise à la terre ef¿ cace, exécutée selon les normes de sécurité. Faire véri¿ er par un
professionnel quali¿ é l’ef¿ cacité et la conformité de la mise à la terre, le fabricant décline toute responsabilité pour les dommages éventuel-
lement causés par le défaut de mise à la terre de l’installation. Faire véri¿ er en outre que l’installation électrique est adaptée à la puissance
absorbée de l’appareil indiquée sur la plaquette, et contrôler en particulier que la section des câbles de l’installation est adaptée à la puissance
absorbée de l’appareil.
2.4 Raccordement au conduit d’évacuation des fumées
Il est recommandé de raccorder la chaudière à un conduit d’évacuation des fumées construit conformément aux normes en vigueur.
Le conduit entre la chaudière et le conduit d’évacuation des fumées doit être d’un matériau adapté, résistant donc à la température et à la
corrosion. Aux raccords il est conseillé de renforcer l’étanchéité et de calorifuger tout le conduit entre chaudière et cheminée, pour éviter la
formation de condensation.

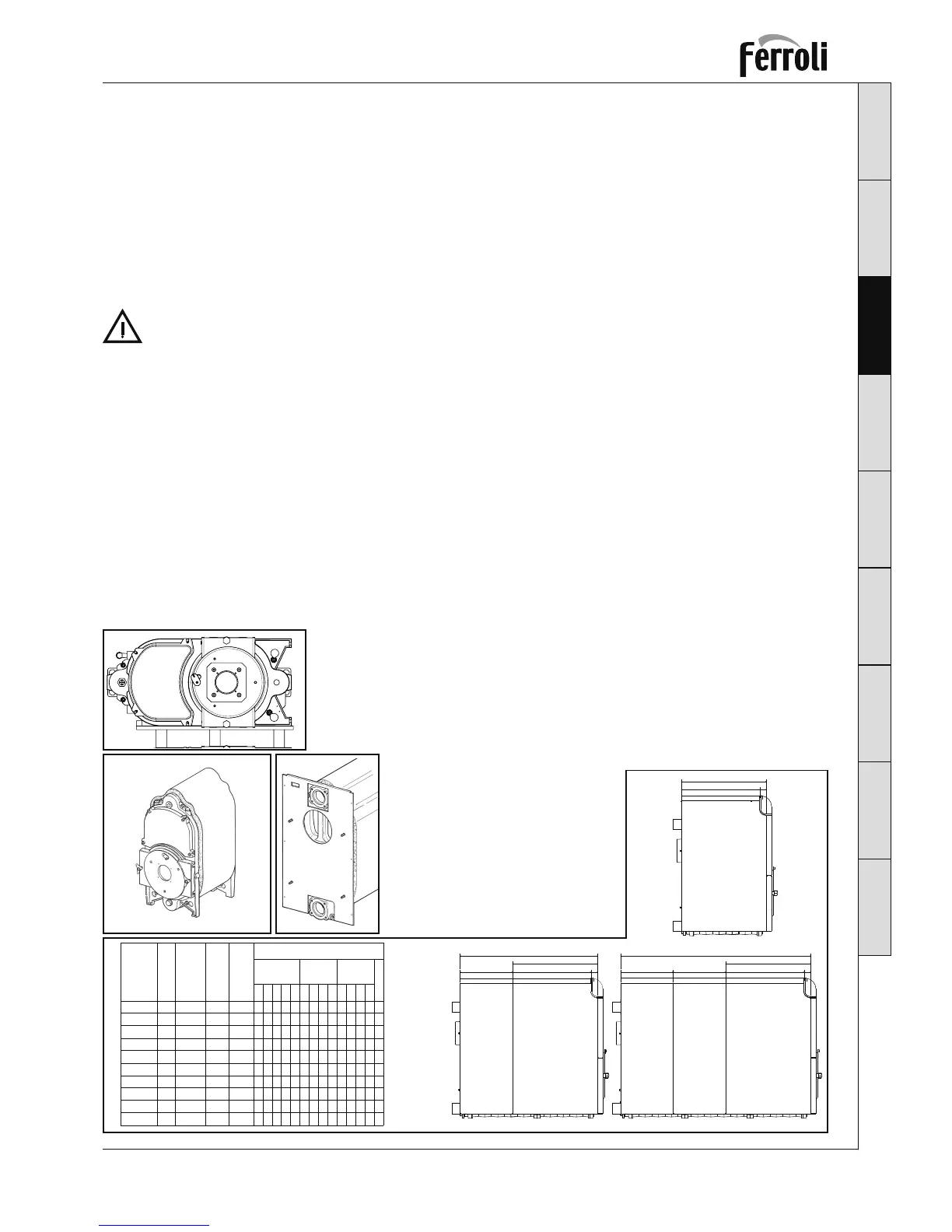

2.5 Assemblage chaudière
La chaudière peut être fournie:
1 Avec des éléments démontés, en 4 colis séparés contenant Carrosserie, tableau de bord, éléments, accessoires pour le montage des
éléments.
Suivre les instructions jointes au groupe éléments pour l’assemblage du corps de chaudière. Suivre les instructions ci-dessous pour l’as-
semblage de la carrosserie et du tableau de bord.
2 Avec le corps monté en 3 colis séparés contenant carrosserie, tableau de bord, corps de chaudière.
Suivre les instructions ci-dessous pour l’assemblage de la carrosserie et du tableau de bord.
Couvercle type 5 Couvercle type 5 Couvercle type 1, 2, 3 e 4
Couvercle type 5 Couvercle type 1, 2, 3 e 4
Couvercle type 1, 2, 3 e 4
Version 13-14 éléments
Côté
droit et gauche
Type: 1,2,3,4
Côté
réversible
Côté
réversible
L
B440440 57
Version 9-12 éléments
Côté
droit et gauche
Type: 1,2,3,4
Côté
réversible
L
B440 57
AA
Version 5-8 éléments
Côté
droit et gauche
Type : 1,2,3,4
B 57
A
Quantité
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
L
5
6
7
8
9
10
11
12
13
14
604
714
824
934
604
714
824
934
604
714
Modèle
AB
547
657
767
877
547
657
767
877
547
657
/
/
/
/
1044
1154
1264
1374
1484
1594
Couvercle
type
Côte droit
type
Côte rev.
2
2
2
2
4
4
N° Elements
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
5
1
1
1
1
2
2
Côte gauche
type
C Préparer les côtés droit et gauche, en choisissant la quantité de panneaux latéraux en fonction des dimensions de la chaudière (voir tableau)
C
B
1
2
2
2
2
A1
A2
A Si la chaudière est livrée assemblée, elle
arrive de l’usine sur palette en position ho-
rizontale. Retirer la chaudière de la palette
et la tourner en position verticale à l’endroit
prévu pour son installation.
Poser l’isolant sur la chaudière et procéder
au montage des panneaux.
B Monter le panneau arrière « 1 » sur les
goujons « 2 » et visser les boulons sans
les serrer.
