18
GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
E F
G
H
I
L
M
NO
P
Q
D
B
A
B
A
B
A
A
B
B
A
B
A
A
A
A

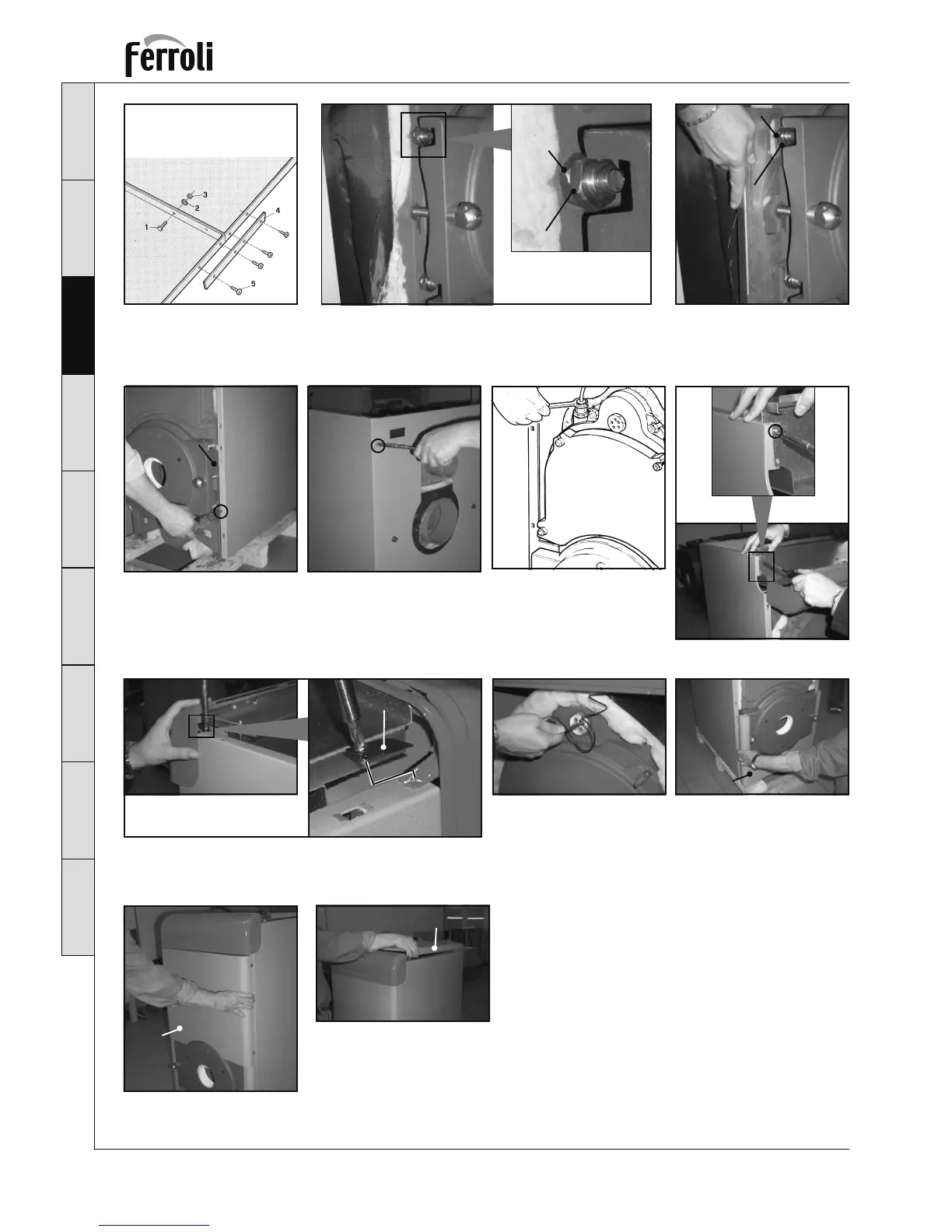

D Fixer les panneaux entre eux, à l’aide des vis 1, les rondelles 2 et les écrous 3,
en renforçant leur partie inférieure avec les lames 4 fixées avec les vis 5.
E serrer les écrous «A»
F placer l’étrier de fixation des flancs «A» entre les écrous «A» et «B».
G fixer le côté sur l’étrier «A» et le fixer à l’aide des vis «B» (vue côté droit). Répéter les opérations
à partir du point G aussi pour le côté gauche.
H fixer les côtés au panneau arrière «A» à l’aide des vis «B».
I débobiner le capillaire de l’hydromètre et visser son raccord sur la gaine placée à l’arrière du
corps de chaudière.
L fixer le boîtier de protection du câblage «A» à l’aide des vis «B» sur les côtés.
M fixer le tableau de bord aux côtés à l’aide des languettes «A».
Interposer entre la tête de la vis et la languette, la rondelle
«B»
N insérer les 3 bulbes (Thermostat de sécurité, thermostat
chaudière et thermohydromètre).
O monter le panneau avant inférieur «A»
P monter le panneau supérieur «A»
Q monter le couvercle ou les couvercles «A» selon la longueur de la chaudière (voir tableau 1
séquence C)
