GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
2.1 Aansluitingen op de waterleiding
Voer de aansluiting van het apparaat op de waterleiding uit, met inachtneming van de aanwijzingen vlakbij elk aansluitpunt en op ¿ guur 2 in
deze handleiding.
De aansluiting wordt op zodanige wijze uitgevoerd dat de buizen niet worden belast. Het is verplicht een veiligheidsklep te monteren op het
verwarmingscircuit, zo dicht mogelijk bij de verwarmingsketel, zonder obstakel of onderscheppingsinrichting tussen de ketel en de klep.
Het apparaat wordt geleverd zonder expansievat. De aansluiting dient bijgevolg te worden uitgevoerd door de installateur. Denk eraan dat de
druk in de installatie, buiten werking, begrepen is tussen 0,5 en 1 bar.
2.2 Aansluiting brander
De gasolie- of gasbrander - blaasluchtbrander voor drukhaarden - kan worden gebruikt indien zijn werkingskarakteristieken aangepast zijn
een de afmetingen van de haard van de verwarmingsketel en zijn overdruk. De keuze van de brander gebeurt vooraf met inachtneming van
de instructies van de fabrikant, in functie van het gebruiksdoel, het brandstofverbruik en de drukwaarden, alsook de lengte van de verbran-
dingskamer.
Monteer de brander volgens de instructies van de Fabrikant.
2.3 Elektrische aansluitingen
De verwarmingsketel wordt aangesloten op een eenfasige elektriciteitsleiding van 230 Volt-50 Hz, met vaste aansluiting en een
bipolaire schakelaar waarvan de contacten een opening van minstens 3 mm hebben, met aangepaste zekeringen. De brander en de
eventuele thermostaat aansluiten, met inachtneming van het schakelschema weergegeven in hoofdstuk 4.
De elektrische veiligheid van het apparaat wordt slechts bereikt wanneer deze laatste correct werd aangesloten op een doeltreffende
aardleiding, uitgevoerd zoals voorzien door de geldende veiligheidsnormen. De doeltreffendheid van de aardleiding dient door vakbekwaam
personeel te worden nagekeken. De fabrikant kan niet verantwoordelijk worden gesteld voor eventuele schade voortvloeiend uit de afwezigheid
van een aardleiding. Om na te gaan of de elektrische installatie aangepast is aan het max. opgenomen vermogen van het apparaat en aangeduid
op het gegevensplaatje, er in het bijzonder over waken dat de doorsnede van de kabels van de installatie aangepast is aan het apparaat.
2.4 Aansluiting aan het rookkanaal
Het is raadzaam de verwarmingsketel te koppelen aan een goed rookkanaal, gebouwd met inachtneming van de geldende normen. De leiding
van de verwarmingsketel naar het rookkanaal dient van een materiaal te zijn dat aangepast is aan het doel, m.a.w. bestand is tegen hoge
temperaturen en corrosie. De verbindingspunten dienen luchtdicht te worden gehouden en de hele leiding tussen de ketel en het rookkanaal
dient te worden geïsoleerd, om condensvorming te voorkomen.

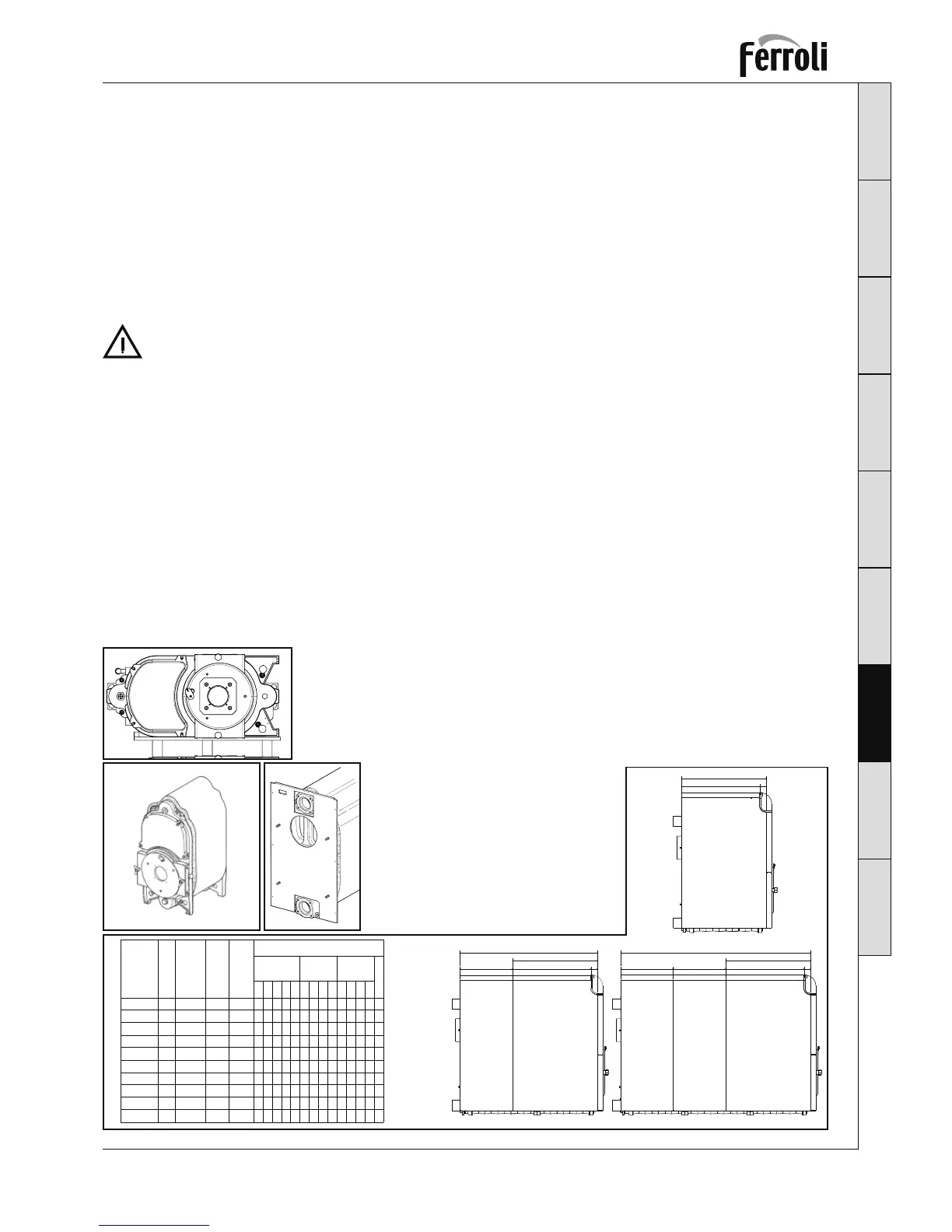

2.5 Assemblage verwarmingsketel
De verwarmingsketel kan geleverd worden:
1 Met de elementen gedemonteerd, in 4 afzonderlijke verpakkingen die de mantel, het instrumentenbord, de elementen en de accessoires
voor de montage van de elementen bevat.
Volg voor de assemblage van het ketellichaam de aanwijzingen bijgevoegd bij de groep elementen. Volg voor de assemblage van de mantel
en het instrumentenbord de volgende aanwijzingen.
2 Met het lichaam gemonteerd in 3 afzonderlijke verpakkingen die de mantel, het instrumentenbord en het ketellichaam bevatten.
Volg voor de assemblage van de mantel en het instrumentenbord de volgende aanwijzingen.
Lid type 5 Lid type 5 Lid type 1, 2, 3 e 4Lid type 5 Lid type 1, 2, 3 e 4
Lid type 1, 2, 3 e 4
Versie 13-14 Elementen
Rechter- en
Linkerflank
Type: 1,2,3,4
Omkeerbare
flank
Omkeerbare
flank
L
B440440 57
Versie 9-12 Elementen
Rechter- en
Linkerflank
Type: 1,2,3,4
Omkeerbare
flank
L
B440 57
AA
Versie 5-8 Elementen
Rechter- en
Linkerflank
Type: 1,2,3,4
B 57
A
Aantal
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
L
5
6
7
8
9
10
11
12
13
14
604
714
824
934
604
714
824
934
604
714
Model
AB
547
657
767
877
547
657
767
877
547
657
/
/
/
/
1044
1154
1264
1374
1484
1594
Lid
type
Rechterflank
type
Omkeerbare flank
2
2
2
2
4
4
Aantal Elem.
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
5
1
1
1
1
2
2
Linkerflank
type
Monteer de rechter- en linkerÀ anken, door het aantal zijpanelen te kiezen in functie van de afmetingen van de verwarmingsketel (zie tabel).
C
B
1
2
2
2
2
A1
A2
A Als de verwarmingsketel geassembleerd wordt
geleverd, dan komt deze aan vanaf de fabriek
op een pallet in horizontale stand. Verwijder de
ketel van de pallet en zet hem in verticale stand
op de plaats waar de de¿ nitieve installatie plaats
zal vinden. Breng het isolatiemateriaal aan op
de ketel en ga dan over tot de montage van de
diverse panelen.
B Monteer het achterpaneel “1” op de tapbouten
“2” en draai de bouten vast zonder ze aan te
halen.
