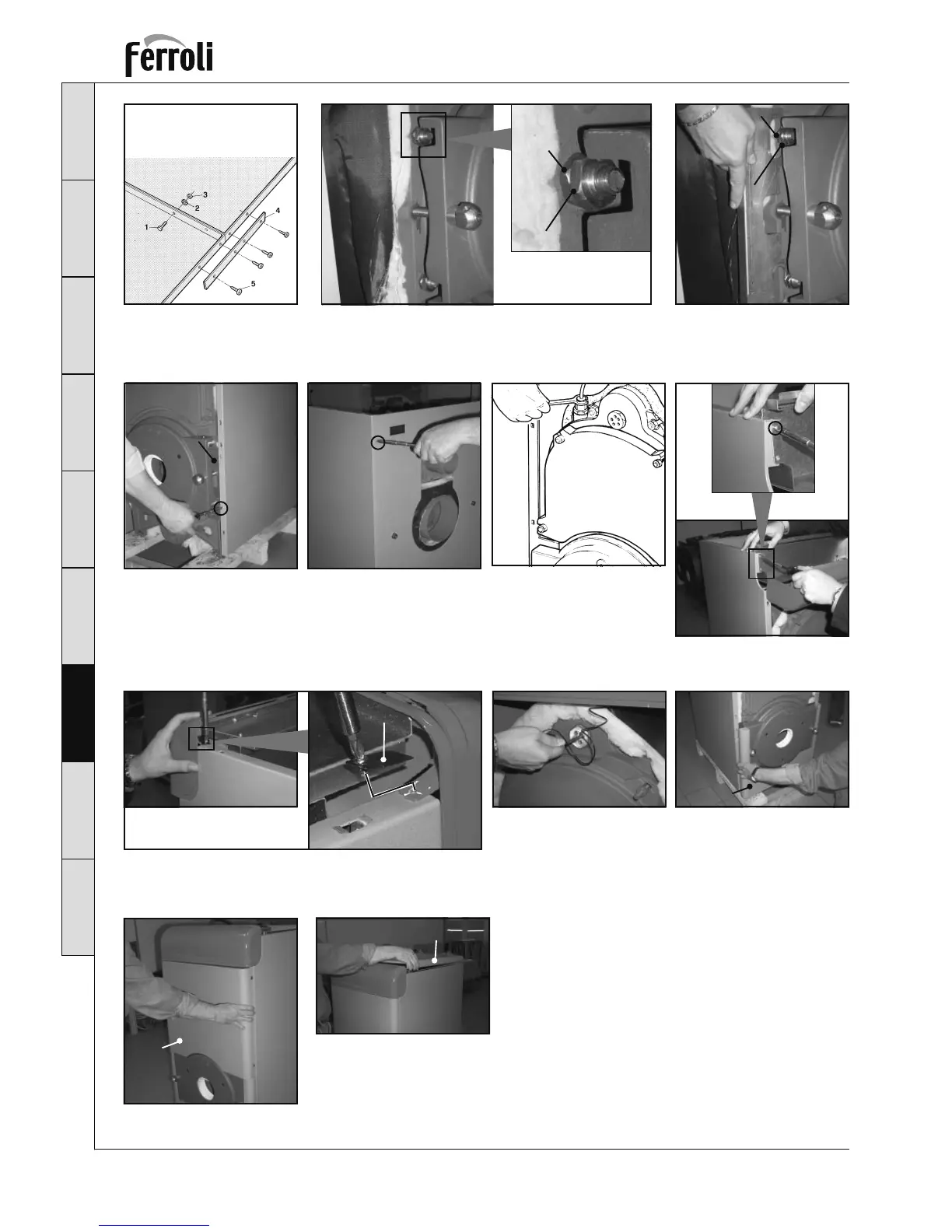

D Verbind de panelen onderling, met behulp van de schroeven 1, de rondsels 2 en de moeren 3. Verstevig
de onderkant van de panelen met de ijzers 4 vastgezet met de schroeven 5.
E De moeren “A” aanzetten
F De staaf voor de bevestiging van de flanken “A” tussen de moeren “A” en “B” brengen.
G De rechterflank bevestigen aan de staaf “A” met behulp van de schroeven “B” (rechteraanzicht).
Herhaal de handelingen van punt G voor de linkerflank.
H Bevestig de flanken aan de achterste wand “A” met behulp van de schroeven “B”.
I Wikkel het buisje van de waterstandsmeter af en schroef de aansluiting ervan vast aan de voor-
ziene mof vooraan op het ketellichaam.
L Bevestig de beschermingskast van de bekabeling “A” met behulp van de schroeven “B” aan de
zijflanken.
M Bevestig het instrumentenbord aan de flanken, met behulp van
de bijgeleverde lipjes “A”. Voer tussen de schroefkop en het
lipje het versterkingsveertje “B”.
N Monteer de veiligheidsthermostaat, de thermostaat van de
verwarmingsketel en de thermowaterstandsmeter.
O Monteer het onderste voorpaneel “A”.
P Monteer het bovenste paneel “A”.
Q Monteer het lid of de leden “A” in functie van de lengte van de verwarmingsketel (zie tabel 1
reeks C).
